Thông tin chi tiết sản phẩm:
|
| Tên: | Heavy Stud Crowned Inch Cam Follower Thép chịu lực Oxit đen Kết thúc | Nguyên liệu: | THÉP CHROME 52100 |
|---|---|---|---|
| lục giác/khe: | Loại lỗ lục giác | Kết thúc: | Kết thúc oxit đen |
| Kích thước: | Dòng inch | Loại hình xây dựng cơ bản: | Loại stud Đường kính ngoài đăng quang |
| các yếu tố lăn: | Kim Lăn - Full Complement | Loại nghiên cứu: | nghiên cứu nặng nề |
| loại đóng kín: | Niêm phong / Unsealed / Tùy chỉnh | Vị trí lỗ bôi trơn: | nghiên cứu bên |
| Điểm nổi bật: | con lăn theo dõi loại stud nặng,con lăn theo dõi loại stud oxit đen,con lăn theo dõi vương miện kín |
||

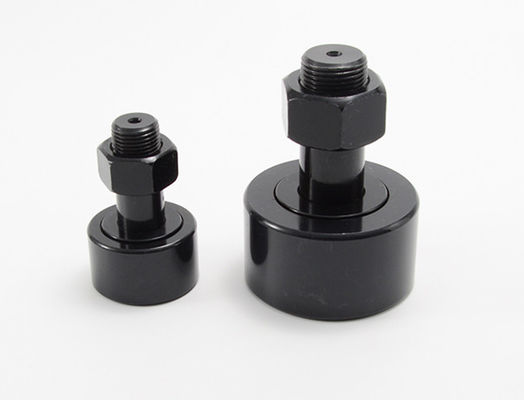

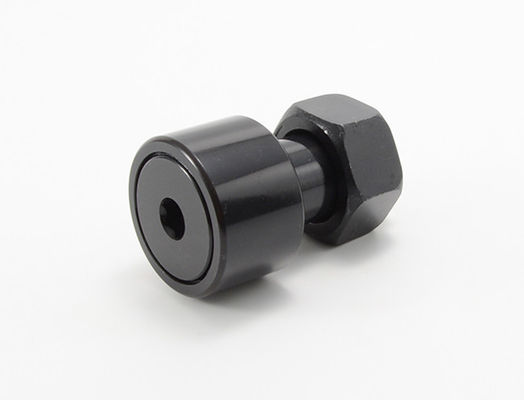

Heavy Stud Crowned Inch Cam Follower Thép chịu lực Oxit đen Kết thúc kín CCFH 1 SB
MUETTE thiết kế và sản xuất một dòng phụ tùng cam hoàn chỉnh cho các ứng dụng công nghiệp, bao gồm máy công cụ, rô-bốt công nghiệp, sản xuất linh kiện điện tử, thiết bị tự động hóa văn phòng và môi trường khắc nghiệt đòi hỏi khả năng chống ăn mòn cao.Con lăn theo cam và con lăn theo dõi cung cấp các giải pháp chống ma sát để chuyển chuyển động quay thành chuyển động tuyến tính hoặc hỗ trợ lực đẩy hướng tâm thuần túy hoặc lực đẩy kết hợp tùy thuộc vào loại phần tử lăn.
Heavy Stud Crowned Inch Cam Follower Thép chịu lực với lớp hoàn thiện oxit đen
| không niêm phong | niêm phong | Đường kính con lăn.(RD) | Chiều rộng con lăn (W) | Stud Dia.(SD) | Chiều dài nghiên cứu (SL) | tối thiểuChiều dài chủ đề (TL) | Tốt THR'DS. |
| CCFH 1/2 B | CCFH 1/2 SB | .500 | .375 | .250 | 5/8 | 1/4 | 4-28/1 |
| CCFH 9/16 B | CCFH 9/16 SB | .5625 | .375 | .250 | 5/8 | 1/4 | 4-28/1 |
| CCFH 5/8 B | CCFH 5/8 SB | .625 | .4375 | .3125 | 3/4 | 16/5 | 16/5-24 |
| CCFH 16/11 B | CCFH 16/11 SB | .6875 | .4375 | .3125 | 3/4 | 16/5 | 16/5-24 |
| CCFH 3/4 B | CCFH 3/4 SB | .750 | .500 | .4375 | 7/8 | 3/8 | 16-20/7 |
| CCFH 7/8 B | CCFH 7/8 SB | .875 | .500 | .4375 | 7/8 | 3/8 | 16-20/7 |
| CCFH 1 B | CCFH 1 SB | 1.000 | .625 | .625 | 1 | 1/2 | 5/8-18 |
| CCFH 1 1/8 B | CCFH 1 1/8 SB | 1.125 | .625 | .625 | 1 | 1/2 | 5/8-18 |
| CCFH 1 1/4 B | CCFH 1 1/4 SB | 1.250 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
| CCFH 1 3/8 B | CCFH 1 3/8 SB | 1.375 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
| CCFH 1 1/2 B | CCFH 1 1/2 SB | 1.500 | .875 | .875 | 1 1/2 | 3/4 | 8/7-14 |
| CCFH 1 5/8 B | CCFH 1 5/8 SB | 1.625 | .875 | .875 | 1 1/2 | 3/4 | 8/7-14 |
| CCFH 1 3/4 B | CCFH 1 3/4 SB | 1.750 | 1.000 | 1.000 | 1 3/4 | 7/8 | 1-14 |
| CCFH 1 7/8 B | CCFH 1 7/8 SB | 1.875 | 1.000 | 1.000 | 1 3/4 | 7/8 | 1-14 |
| CCFH 2 B | CCFH 2 SB | 2.000 | 1.250 | 1.125 | 2 | 1 | 1 1/8-12 |
| CCFH 2 1/4 B | CCFH 2 1/4 SB | 2.250 | 1.250 | 1.125 | 2 | 1 | 1 1/8-12 |
| CCFH 2 1/2 B | CCFH 2 1/2 SB | 2.500 | 1.500 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| CCFH 2 3/4 B | CCFH 2 3/4 SB | 2.750 | 1.500 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| CCFH 3 B | CCFH 3 SB | 3.000 | 1.750 | 1.500 | 2 1/2 | 1 1/4 | 1 2/1-12 |
| CCFH 3 1/4 B | CCFH 3 1/4 SB | 3.250 | 1.750 | 1.500 | 2 1/2 | 1 1/4 | 1 2/1-12 |
| CCFH 3 1/2 B | CCFH 3 1/2 SB | 3.500 | 2.000 | 1.750 | 2 3/4 | 1 3/8 | 1 3/4-12 |
| CCFH 4 B | CCFH 4 SB | 4.000 | 2.250 | 2.000 | 3 rưỡi | 1 1/2 | 2-12 |
| không niêm phong | niêm phong | Lỗ dầu | LUB.KÍCH THƯỚC LẮP ĐẶT (F) | Đề xuất.Lực kẹp (LBS.) | Xếp hạng tải cơ bản | ||
| Trung tâm lỗ (HC) | Lỗ Dia.(HD) | tối đa.Công suất tĩnh (LBS.) | tối đa.Dyn.Công suất (LBS.) | ||||
| CCFH 1/2 B | CCFH 1/2 SB | - | - | - | 35 | 1580 | 680 |
| CCFH 9/16 B | CCFH 9/16 SB | - | - | - | 35 | 1580 | 680 |
| CCFH 5/8 B | CCFH 5/8 SB | - | - | - | 90 | 2480 | 955 |
| CCFH 16/11 B | CCFH 16/11 SB | - | - | - | 90 | 2480 | 955 |
| CCFH 3/4 B | CCFH 3/4 SB | 1/4 | 32/3 | 16/3 | 250 | 4130 | 1660 |
| CCFH 7/8 B | CCFH 7/8 SB | 1/4 | 32/3 | 16/3 | 250 | 4130 | 1660 |
| CCFH 1 B | CCFH 1 SB | 1/4 | 32/3 | 16/3 | 650 | 6120 | 2225 |
| CCFH 1 1/8 B | CCFH 1 1/8 SB | 1/4 | 32/3 | 16/3 | 650 | 6120 | 2225 |
| CCFH 1 1/4 B | CCFH 1 1/4 SB | 16/5 | 32/3 | 16/3 | 1250 | 8500 | 3930 |
| CCFH 1 3/8 B | CCFH 1 3/8 SB | 16/5 | 32/3 | 16/3 | 1250 | 8500 | 3930 |
| CCFH 1 1/2 B | CCFH 1 1/2 SB | 3/8 | 32/3 | 16/3 | 1500 | 11280 | 4840 |
| CCFH 1 5/8 B | CCFH 1 5/8 SB | 3/8 | 32/3 | 16/3 | 1500 | 11280 | 4840 |
| CCFH 1 3/4 B | CCFH 1 3/4 SB | 16/7 | 32/3 | 16/3 | 2250 | 15840 | 6385 |
| CCFH 1 7/8 B | CCFH 1 7/8 SB | 16/7 | 32/3 | 16/3 | 2250 | 15840 | 6385 |
| CCFH 2 B | CCFH 2 SB | 1/2 | 1/8 | 16/3 | 2800 | 21140 | 8090 |
| CCFH 2 1/4 B | CCFH 2 1/4 SB | 1/2 | 1/8 | 16/3 | 2800 | 21140 | 8090 |
| CCFH 2 1/2 B | CCFH 2 1/2 SB | 16/9 | 1/8 | 16/3 | 3450 | 32900 | 11720 |
| CCFH 2 3/4 B | CCFH 2 3/4 SB | 16/9 | 1/8 | 16/3 | 3450 | 32900 | 11720 |
| CCFH 3 B | CCFH 3 SB | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CCFH 3 1/4 B | CCFH 3 1/4 SB | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CCFH 3 1/2 B | CCFH 3 1/2 SB | 16/11 | 1/8 | 1/4 | 5000 | 63250 | 22800 |
| CCFH 4 B | CCFH 4 SB | 3/4 | 1/8 | 1/4 | 5000 | 89540 | 29985 |
