Thông tin chi tiết sản phẩm:
|
| Tên: | Inch Stud Type Cam hình trụ theo dõi | vật liệu con lăn: | Thép chất lượng chịu lực hợp kim cao (Thép không gỉ được tùy chỉnh) |
|---|---|---|---|
| Phương pháp lắp đặt: | Khe cắm tuốc nơ vít | Kết thúc / Lớp phủ: | Kết thúc oxit đen |
| Loạt: | Dòng inch | hình con lăn: | Đường kính ngoài hình trụ |
| các yếu tố lăn: | Kim Lăn - Full Complement | Loại nghiên cứu: | CF - Tiêu chuẩn Stud |
| niêm phong: | Niêm phong / Không niêm phong / Tùy chỉnh | Vị trí lỗ bôi trơn: | nghiên cứu bên |
| Điểm nổi bật: | vòng bi lăn theo dõi stud thép,khe cắm tuốc nơ vít mang theo con lăn stud,đi theo cam đăng quang oxit đen |
||

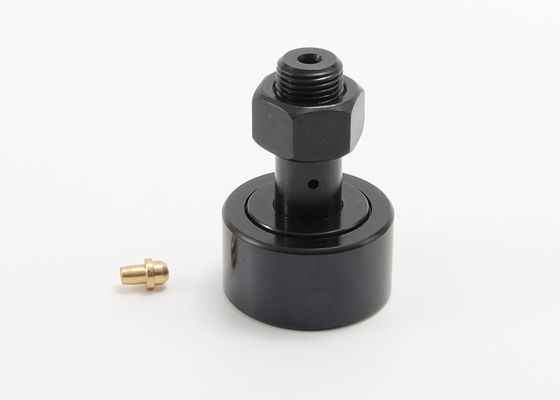

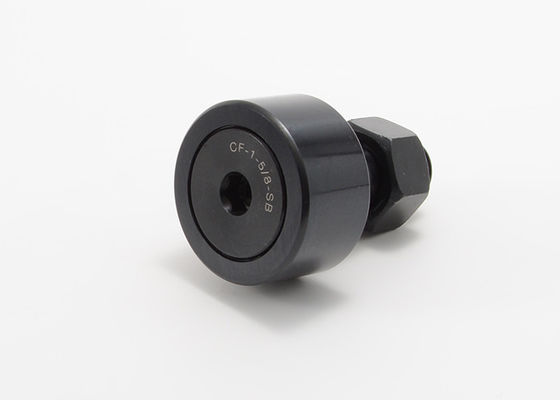

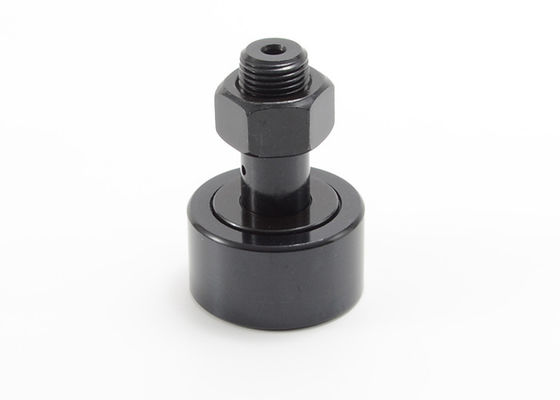

Khe cắm tuốc nơ vít theo dõi cam inch hình trụ có thép chịu lực CF 1/2 CF-2 CF-1 3/8-S
Được thiết kế để tối đa hóa chuyển động ưa thích với kết cấu chắc chắn, nhất quán.Các bộ phận đi theo cam có cấu hình ma sát thấp và đơn giản để biến chuyển động quay thành chuyển động tuyến tính với yêu cầu bôi trơn thấp.

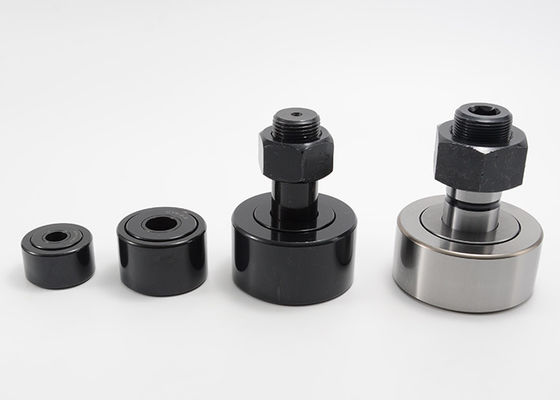

Chúng tôi cung cấp đầy đủ các dòng máy theo dõi loại stud cho các ứng dụng công nghiệp.Những vòng bi này có sẵn bằng thép, thép không gỉ và với các ống lót bên trong bằng nhựa được chế tạo.Chúng tôi chuyên về những người theo dõi cam được thiết kế để phù hợp với các ứng dụng cụ thể.
Nên sử dụng Vòng bi lăn kim loại có rãnh tuốc nơ vít ở những nơi tải trọng hoạt động và tải trọng sốc vừa phải.Khả năng chịu lực của Stud Type Series bị giới hạn bởi đinh tán có kích thước vừa phải.Được sản xuất từ thép chất lượng chịu lực hợp kim cao.Cam theo mục đích chung được sử dụng phổ biến nhất và có sẵn trong các phiên bản kín.
Khe cắm tuốc nơ vít kiểu inch Stud Type Cam Follower Khe cắm tuốc nơ vítthông số kỹ thuật:
| không niêm phong | niêm phong | Đường kính con lăn.(RD) | Chiều rộng con lăn (W) | Stud Dia.(SD) | Nghiên cứu L'GTH.(SL) | tối thiểuTHR'D L'GTH (TL) | Tốt THR'DS. |
| CF-1/2-N | CF-1/2-NS | .500 | .344 | .190 | 1/2 | 1/4 | 10-32 |
| CF-1/2 | CF-1/2-S | .500 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| CF-9/16 | CF-9/16-S | .5625 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| CF-5/8-N | CF-5/8-NS | .625 | .406 | .250 | 5/8 | 16/5 | 4-28/1 |
| CF-5/8 | CF-5/8-S | .625 | .4375 | .250 | 3/4 | 16/5 | 4-28/1 |
| CF-11/16 | CF-11/16-S | .6875 | .4375 | .250 | 3/4 | 16/5 | 4-28/1 |
| CF-3/4 | CF-3/4-S | .750 | .500 | .375 | 7/8 | 3/8 | 8/3-24 |
| CF-7/8 | CF-7/8-S | .875 | .500 | .375 | 7/8 | 3/8 | 8/3-24 |
| CF-1 | CF-1-S | 1.000 | .625 | .4375 | 1 | 1/2 | 16-20/7 |
| CF-1 1/8 | CF-1 1/8-S | 1.125 | .625 | .4375 | 1 | 1/2 | 16-20/7 |
| CF-1 1/4 | CF-1 1/4-S | 1.250 | .750 | .500 | 1 1/4 | 5/8 | 2/1-20 |
| CF-1 3/8 | CF-1 3/8-S | 1.375 | .750 | .500 | 1 1/4 | 5/8 | 2/1-20 |
| CF-1 1/2 | CF-1 1/2-S | 1.500 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
| CF-1 5/8 | CF-1 5/8-S | 1.625 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
| CF-1 3/4 | CF-1 3/4-S | 1.750 | 1.000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
| CF-1 7/8 | CF-1 7/8-S | 1.875 | 1.000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
| CF-2 | CF-2-S | 2.000 | 1.250 | .875 | 2 | 1 | 8/7-14 |
| CF-2 1/4 | CF-2 1/4-S | 2.250 | 1.250 | .875 | 2 | 1 | 8/7-14 |
| CF-2 1/2 | CF-2 1/2-S | 2.500 | 1.500 | 1.000 | 2 1/4 | 1 1/8 | 1-14 |
| CF-2 3/4 | CF-2 3/4-S | 2.750 | 1.500 | 1.000 | 2 1/4 | 1 1/8 | 1-14 |
| CF-3 | CF-3-S | 3.000 | 1.750 | 1.250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CF-3 1/4 | CF-3 1/4-S | 3.250 | 1.750 | 1.250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CF-3 1/2 | CF-3 1/2-S | 3.500 | 2.000 | 1.375 | 2 3/4 | 1 3/8 | 1 3/8-12 |
| CF-4 | CF-4-S | 4.000 | 2.250 | 1.500 | 3 rưỡi | 1 1/2 | 1 2/1-12 |
| CF-5-S | 5.000 | 2.750 | 2.000 | 5 1/16 | 2 9/16 | 2-12 | |
| CF-6-S | 6.000 | 3.250 | 2.500 | 6 | 3 | 2 1/2-12 | |
| CF-7-S | 7.000 | 3.750 | 3.000 | 7 16/11 | 4 1/8 | 3-12 | |
| CF-8-S | 8.000 | 4.250 | 3.250 | 8 1/2 | 4 1/4 | 3 1/4-4 | |
| CF-9-S | 9.000 | 4.750 | 3.750 | 9 rưỡi | 4 3/4 | 3 1/2-4 | |
| CF-10-S | 10.000 | 5.250 | 4.250 | 10 | 4 3/4 | 3 1/2-4 |
| bạnniêm phong | niêm phong | Lỗ dầu | LUB.KÍCH THƯỚC LẮP ĐẶT (F) | Đề xuất.Lực kẹp (LBS.) | Xếp hạng tải cơ bản | ||
| Trung tâm lỗ (HC) | Lỗ Dia.(HD) | tối đa.Công suất tĩnh (LBS.) | tối đa.Dyn.Công suất (LBS.) | ||||
| CF-1/2-N | CF-1/2-NS | - | - | 1/8 | 15 | 720 | 620 |
| CF-1/2 | CF-1/2-S | - | - | 1/8 | 15 | 790 | 680 |
| CF-9/16 | CF-9/16-S | - | - | 1/8 | 15 | 790 | 680 |
| CF-5/8-N | CF-5/8-NS | - | - | 1/8 | 35 | 1085 | 930 |
| CF-5/8 | CF-5/8-S | - | - | 1/8 | 35 | 1215 | 955 |
| CF-11/16 | CF-11/16-S | - | - | 1/8 | 35 | 1215 | 955 |
| CF-3/4 | CF-3/4-S | 1/4 | 32/3 | 16/3 | 95 | 2065 | 1660 |
| CF-7/8 | CF-7/8-S | 1/4 | 32/3 | 16/3 | 95 | 2065 | 1660 |
| CF-1 | CF-1-S | 1/4 | 32/3 | 16/3 | 250 | 3060 | 2225 |
| CF-1 1/8 | CF-1 1/8-S | 1/4 | 32/3 | 16/3 | 250 | 3060 | 2225 |
| CF-1 1/4 | CF-1 1/4-S | 16/5 | 32/3 | 16/3 | 350 | 4250 | 3930 |
| CF-1 3/8 | CF-1 3/8-S | 16/5 | 32/3 | 16/3 | 350 | 4250 | 3930 |
| CF-1 1/2 | CF-1 1/2-S | 3/8 | 32/3 | 16/3 | 650 | 5640 | 4840 |
| CF-1 5/8 | CF-1 5/8-S | 3/8 | 32/3 | 16/3 | 650 | 5640 | 4840 |
| CF-1 3/4 | CF-1 3/4-S | 16/7 | 32/3 | 16/3 | 1250 | 7920 | 6385 |
| CF-1 7/8 | CF-1 7/8-S | 16/7 | 32/3 | 16/3 | 1250 | 7920 | 6385 |
| CF-2 | CF-2-S | 1/2 | 1/8 | 16/3 | 1500 | 10570 | 8090 |
| CF-2 1/4 | CF-2 1/4-S | 1/2 | 1/8 | 16/3 | 1500 | 10570 | 8090 |
| CF-2 1/2 | CF-2 1/2-S | 16/9 | 1/8 | 16/3 | 2250 | 16450 | 11720 |
| CF-2 3/4 | CF-2 3/4-S | 16/9 | 1/8 | 16/3 | 2250 | 16450 | 11720 |
| CF-3 | CF-3-S | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| CF-3 1/4 | CF-3 1/4-S | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| CF-3 1/2 | CF-3 1/2-S | 16/11 | 1/8 | 1/4 | 4200 | 31625 | 22800 |
| CF-4 | CF-4-S | 3/4 | 1/8 | 1/4 | 5000 | 44770 | 29985 |
| CF-5-S | 7/8 | 16/3 | 1/4 | 5000 | 67950 | 46575 | |
| CF-6-S | 1 | 16/3 | 1/4 | 5000 | 80450 | 60000 | |
| CF-7-S | 1 1/4 | 16/3 | 1/4 | 5000 | 106930 | 75380 | |
| CF-8-S | - | - | 1/4 | 5000 | 144100 | 92200 | |
| CF-9-S | - | - | 1/4 | 5000 | 183430 | 113260 | |
| CF-10-S | - | - | 1/4 | 5000 | 215565 | 131545 | |
