Thông tin chi tiết sản phẩm:
|
| Tên: | Heavy Stud Cylindrical Inch Series Cam Follower Khe tuốc nơ vít | Nguyên liệu: | Thép chịu lực / Thép không gỉ |
|---|---|---|---|
| tính năng gắn kết: | Khe cắm tuốc nơ vít | Phạm vi kích thước: | Sê-ri inch (OD tính bằng inch) |
| Loại hình xây dựng cơ bản: | hình trụ | các yếu tố lăn: | Con lăn kim bổ sung đầy đủ |
| Loại nghiên cứu: | nghiên cứu nặng nề | Loại con dấu: | Niêm phong / Không có con dấu / Tùy chỉnh |
| Vị trí lỗ bôi trơn: | nghiên cứu bên | Bề mặt hoàn thiện: | Kết thúc oxit đen |
| Điểm nổi bật: | Bộ theo dõi trục cam hình trụ,Bộ theo dõi loại trục cam bằng thép không gỉ,Khe cắm tuốc nơ vít trục cam |
||

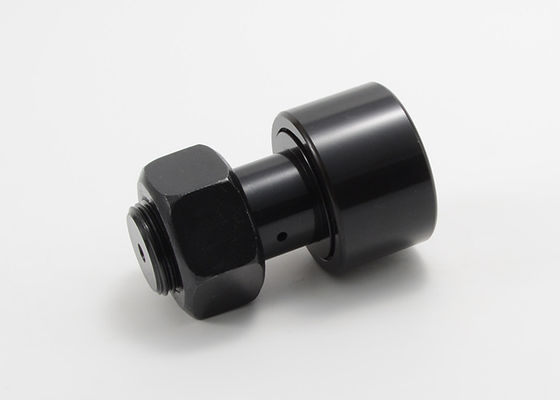

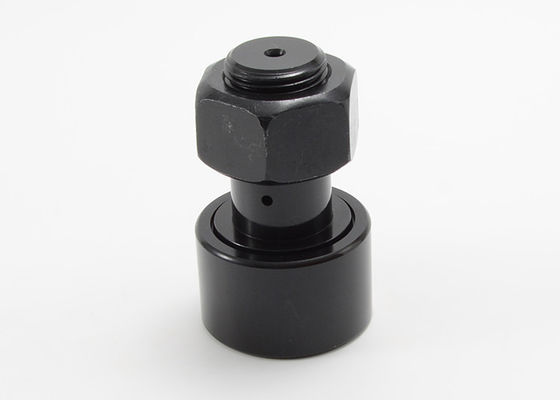

Nặng Trụ Đinh Inch Cam Đi Theo Khe Cắm Tua Vít CFH 1 1/8 CFH 1 1/2 CFH 2
Nặng Trụ Đinh Inch Cam Đi Theo Khe Cắm Tua Vít CFH 1 1/8 CFH 1 1/2 CFH 2
Được thiết kế để tối đa hóa chuyển động ưa thích với kết cấu chắc chắn, nhất quán.Các bộ phận đi theo cam có cấu hình ma sát thấp và đơn giản để biến chuyển động quay thành chuyển động tuyến tính với yêu cầu bôi trơn thấp.
MUETTE thiết kế, sản xuất và cung cấp đầy đủ các dòng phụ tùng cam cho các ứng dụng công nghiệp, bao gồm máy công cụ, rô-bốt công nghiệp, sản xuất linh kiện điện tử, thiết bị tự động hóa văn phòng và môi trường khắc nghiệt đòi hỏi khả năng chống ăn mòn cao.
MOUETTE tạo ra:
· Tùy chọn tiêu chuẩn và tùy chỉnh bao gồm kích thước, vật liệu và thiết kế.
· Mương được tối ưu hóa để cải thiện sự phân bổ ứng suất tiếp xúc.
· Độ linh hoạt chính xác cao cho các ứng dụng khác nhau.
· Thiết kế lồng, khiên, phớt và vòng ngoài có thể thay đổi
· Có sẵn ở dạng mini, tiêu chuẩn, lệch tâm, Lỗ lục giác, Khe bắt vít và có đĩa đẩy.
· Lắp đặt đơn giản bằng ổ cắm hoặc tua vít.
Nặng Stud Hình trụ Inch Cam Follower Gắn bằng Tuốc nơ vítthông số kỹ thuật:
| không niêm phong | niêm phong | Đường kính con lăn.(RD) | Chiều rộng con lăn (W) | Stud Dia.(SD) | Chiều dài nghiên cứu (SL) | tối thiểuChiều dài chủ đề (TL) | Tốt THR'DS. |
| CFH 1/2 | CFH 1/2 S | .500 | .375 | .250 | 5/8 | 1/4 | 4-28/1 |
| CFH 16/9 | CFH 9/16 S | .5625 | .375 | .250 | 5/8 | 1/4 | 4-28/1 |
| CFH 5/8 | CFH 5/8 S | .625 | .4375 | .3125 | 3/4 | 16/5 | 16/5-24 |
| CFH 16/11 | CFH 16/11 S | .6875 | .4375 | .3125 | 3/4 | 16/5 | 16/5-24 |
| CFH 3/4 | CFH 3/4 S | .750 | .500 | .4375 | 7/8 | 3/8 | 16-20/7 |
| CFH 7/8 | CFH 7/8 S | .875 | .500 | .4375 | 7/8 | 3/8 | 16-20/7 |
| CFH 1 | CFH 1 S | 1.000 | .625 | .625 | 1 | 1/2 | 5/8-18 |
| CFH 1 1/8 | CFH 1 1/8 S | 1.125 | .625 | .625 | 1 | 1/2 | 5/8-18 |
| CFH 1 1/4 | CFH 1 1/4 S | 1.250 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
| CFH 1 3/8 | CFH 1 3/8 S | 1.375 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
| CFH 1 1/2 | CFH 1 1/2 S | 1.500 | .875 | .875 | 1 1/2 | 3/4 | 8/7-14 |
| CFH 1 5/8 | CFH 1 5/8 S | 1.625 | .875 | .875 | 1 1/2 | 3/4 | 8/7-14 |
| CFH 1 3/4 | CFH 1 3/4 S | 1.750 | 1.000 | 1.000 | 1 3/4 | 7/8 | 1-14 |
| CFH 1 7/8 | CFH 1 7/8 S | 1.875 | 1.000 | 1.000 | 1 3/4 | 7/8 | 1-14 |
| CFH 2 | CFH 2S | 2.000 | 1.250 | 1.125 | 2 | 1 | 1 1/8-12 |
| CFH 2 1/4 | CFH 2 1/4 S | 2.250 | 1.250 | 1.125 | 2 | 1 | 1 1/8-12 |
| CFH 2 1/2 | CFH 2 1/2 S | 2.500 | 1.500 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| CFH 2 3/4 | CFH 2 3/4 S | 2.750 | 1.500 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| CFH 3 | CFH 3 S | 3.000 | 1.750 | 1.500 | 2 1/2 | 1 1/4 | 1 2/1-12 |
| CFH 3 1/4 | CFH 3 1/4 S | 3.250 | 1.750 | 1.500 | 2 1/2 | 1 1/4 | 1 2/1-12 |
| CFH 3 1/2 | CFH 3 1/2 S | 3.500 | 2.000 | 1.750 | 2 3/4 | 1 3/8 | 1 3/4-12 |
| CFH 4 | CFH 4 S | 4.000 | 2.250 | 2.000 | 3 rưỡi | 1 1/2 | 2-12 |
| - | CFH 5 S | 5.000 | 2.750 | 2.500 | 5 1/16 | 2 9/16 | 2 1/2-12 |
| - | CFH 6 S | 6.000 | 3.250 | 3.000 | 6 | 3 | 3-12 |
| - | CFH 7 S | 7.000 | 3.750 | 3.500 | 7 16/11 | 4 1/8 | 3 1/2-4 |
| không niêm phong | niêm phong | Lỗ dầu | LUB.KÍCH THƯỚC LẮP ĐẶT (F) | Đề xuất.Lực kẹp (LBS.) | Xếp hạng tải cơ bản | ||
| Trung tâm lỗ (HC) | Lỗ Dia.(HD) | tối đa.Công suất tĩnh (LBS.) | tối đa.Dyn.Công suất (LBS.) | ||||
| CFH 1/2 | CFH 1/2 S | - | - | 1/8 | 35 | 1580 | 680 |
| CFH 16/9 | CFH 9/16 S | - | - | 1/8 | 35 | 1580 | 680 |
| CFH 5/8 | CFH 5/8 S | - | - | 1/8 | 90 | 2480 | 955 |
| CFH 16/11 | CFH 16/11 S | - | - | 1/8 | 90 | 2480 | 955 |
| CFH 3/4 | CFH 3/4 S | 1/4 | 32/3 | 16/3 | 250 | 4130 | 1660 |
| CFH 7/8 | CFH 7/8 S | 1/4 | 32/3 | 16/3 | 250 | 4130 | 1660 |
| CFH 1 | CFH 1 S | 1/4 | 32/3 | 16/3 | 650 | 6120 | 2225 |
| CFH 1 1/8 | CFH 1 1/8 S | 1/4 | 32/3 | 16/3 | 650 | 6120 | 2225 |
| CFH 1 1/4 | CFH 1 1/4 S | 16/5 | 32/3 | 16/3 | 1250 | 8500 | 3930 |
| CFH 1 3/8 | CFH 1 3/8 S | 16/5 | 32/3 | 16/3 | 1250 | 8500 | 3930 |
| CFH 1 1/2 | CFH 1 1/2 S | 3/8 | 32/3 | 16/3 | 1500 | 11280 | 4840 |
| CFH 1 5/8 | CFH 1 5/8 S | 3/8 | 32/3 | 16/3 | 1500 | 11280 | 4840 |
| CFH 1 3/4 | CFH 1 3/4 S | 16/7 | 32/3 | 16/3 | 2250 | 15840 | 6385 |
| CFH 1 7/8 | CFH 1 7/8 S | 16/7 | 32/3 | 16/3 | 2250 | 15840 | 6385 |
| CFH 2 | CFH 2S | 1/2 | 1/8 | 16/3 | 2800 | 21140 | 8090 |
| CFH 2 1/4 | CFH 2 1/4 S | 1/2 | 1/8 | 16/3 | 2800 | 21140 | 8090 |
| CFH 2 1/2 | CFH 2 1/2 S | 16/9 | 1/8 | 16/3 | 3450 | 32900 | 11720 |
| CFH 2 3/4 | CFH 2 3/4 S | 16/9 | 1/8 | 16/3 | 3450 | 32900 | 11720 |
| CFH 3 | CFH 3 S | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CFH 3 1/4 | CFH 3 1/4 S | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CFH 3 1/2 | CFH 3 1/2 S | 16/11 | 1/8 | 1/4 | 5000 | 63250 | 22800 |
| CFH 4 | CFH 4 S | 3/4 | 1/8 | 1/4 | 5000 | 89540 | 29985 |
| - | CFH 5 S | 7/8 | 16/3 | NPT 1/4” | 5000 | 135900 | 46575 |
| - | CFH 6 S | 1 | 16/3 | NPT 1/4” | 5000 | 160900 | 60000 |
| - | CFH 7 S | 1 1/4 | 16/3 | NPT 1/4” | 5000 | 213860 | 75380 |
