Thông tin chi tiết sản phẩm:
|
| Tên: | Con lăn chính xác, con lăn kim | Phạm vi loại: | con lăn, con lăn kim |
|---|---|---|---|
| Phạm vi kích thước cho con lăn: | Đường kính từ 1,5mm đến 65mm | Phạm vi kích thước cho kim lăn: | Đường kính từ 1mm đến 6mm |
| Tiêu chuẩn cho kim lăn: | GB/T309 DIN 5402 | Tiêu chuẩn cho con lăn: | Tiêu chuẩn: GB/T4661 |
| Vật liệu bình thường: | Thép mạ crôm 52100, Thép carbon, Thép không gỉ, Thép dụng cụ | Các ứng dụng: | Vòng bi, Khớp nối chữ U (con lăn kim), Trục động cơ nhỏ, Khớp nối CV, Ly hợp, Bộ truyền động khởi độ |
| Điểm nổi bật: | chốt lăn kim bằng thép không gỉ,chốt lăn kim chính xác,chốt chịu lực kim chrome |
||

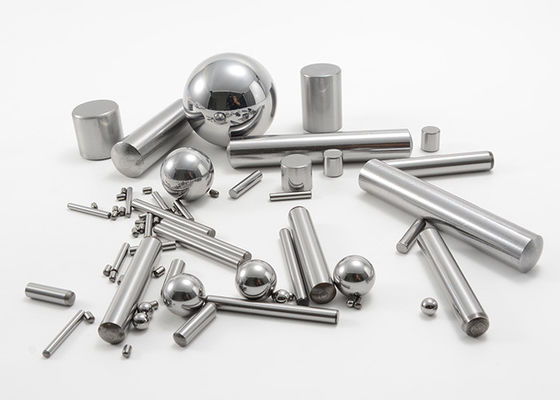

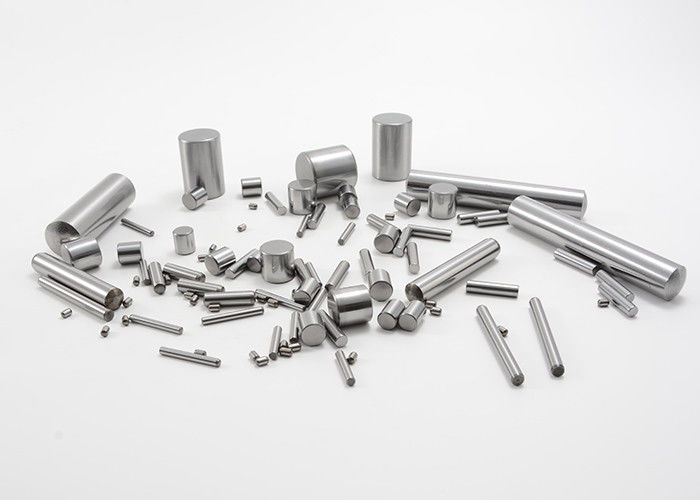

Con lăn kim bằng thép không gỉ, thép Chrome chính xác cho chuyển động chính xác
Con lăn kim là thành phần thiết yếu được sử dụng trong các ngành công nghiệp khác nhau để cho phép chuyển động trơn tru và chính xác trong các hệ thống cơ khí.Những con lăn hình trụ, mỏng và dài này được biết đến với khả năng chịu tải cao và khả năng chịu được các điều kiện vận hành đầy thách thức.Với các ứng dụng linh hoạt và hiệu quả trong điều khiển chuyển động, con lăn kim đóng vai trò quan trọng trong việc đảm bảo hiệu suất và độ tin cậy tối ưu trong nhiều loại máy móc và thiết bị.
MUETTE là nhà sản xuất hàng đầu về chốt chính xác, con lăn, con lăn kim và các bộ phận khác.
Chốt, con lăn, chốt, con lăn kim và trục đều là các bộ phận cơ khí có dạng hình trụ.
Chúng tôi chuyên sản xuất các chốt và con lăn chính xác.Chuyên môn vật liệu tiên tiến, khả năng thiết kế và quy trình chất lượng cho phép nhóm của chúng tôi sản xuất chốt, con lăn, chốt, con lăn kim và trục hoạt động ở nhiệt độ, tốc độ và tải trọng cao cũng như môi trường ít thách thức hơn.
Các chốt và con lăn của chúng tôi có thể được phát triển cho các khả năng cụ thể như khớp CV, ly hợp và bộ khởi động.Tất cả các chốt, con lăn kim và trục có thể được sản xuất dưới dạng các bộ phận hoặc cụm, bằng thép, thép không gỉ, thép AISI S2 và các vật liệu khác.

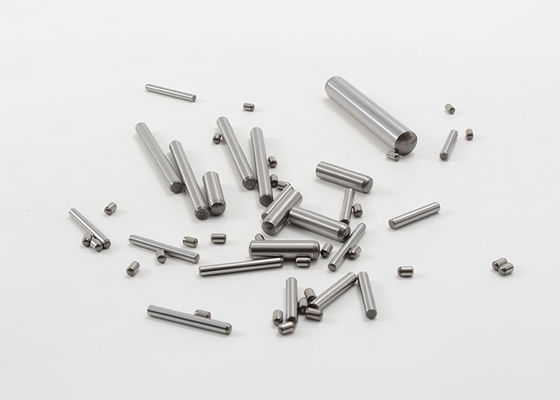

Con lăn kim:

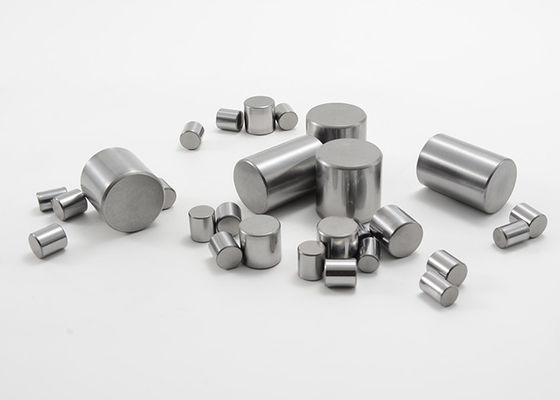

Con lăn kim và con lăn trụ chính xác chất lượng.Con lăn hình trụ và kim rời của chúng tôi được sử dụng trong nhiều ứng dụng.Kinh nghiệm kỹ thuật sâu rộng của chúng tôi trang bị cho chúng tôi khả năng thiết kế các con lăn hình trụ hoặc kim rời dựa trên thông số kỹ thuật của bạn.Chúng tôi sẽ làm việc với bạn để sản xuất một sản phẩm theo thiết kế chính xác của bạn.
thông số kỹ thuật:
| kích thước | Đường kính | 0,040″ đến 2,560″ (1,0mm đến 65,0mm) |
| Chiều dài | .125″ đến 3.000″ (3,17mm đến 76,2mm) | |
| Nguyên vật liệu | Thép mạ crôm | SAE 52100(Mỹ), 100Cr6 (Châu Âu), SUJ2 (Nhật Bản) và GCr15 (Trung Quốc) |
|
Thép carbon |
|
|
| Thép không gỉ |
440, 302, 304, 316 |
|
| Thép công cụ | Thép SAE-AISI S2 | |
| độ cứng | HRC 60-64 tôi cứng và ủ tiêu chuẩn;độ cứng tùy chỉnh có sẵn | |
| kết thúc | Controled Contour, Ground, Tumble Polished, Super finish hoặc Honed | |
| dung sai | G2, G3, G5 và các loại khác theo yêu cầu | |
| Tính năng gia công | Bán kính, côn, rãnh và căn hộ | |
| Kết thúc hồ sơ | phẳng, hình cầu | |
| Tiêu chuẩn cho kim lăn | GB/T309 DIN 5402 | |
| Tiêu chuẩn cho con lăn | GB/T4661 | |
Câu hỏi thường gặp – Chốt và con lăn chính xác
Q: Định nghĩa của từng sản phẩm và sự khác biệt giữa chúng là gì?
Trả lời: Chốt, con lăn, chốt, con lăn kim và trục đều là các bộ phận cơ khí có dạng hình trụ.Mặc dù các sản phẩm này khác nhau nhưng tên đôi khi được sử dụng thay thế cho nhau.
MUETTE sản xuất tất cả những thứ này, dưới dạng các bộ phận hoặc bộ phận lắp ráp, bằng thép, thép không gỉ, thép dụng cụ và các vật liệu khác.
Trả lời: “chốt” là một chốt cơ khí nối các bộ phận khác lại với nhau trong một cụm.Một chốt có thể hoạt động như một trục, bản lề, đồ gá, vật cố định hoặc trục.Một đồ gá thường được sử dụng để giữ một chi tiết gia công tại chỗ và/hoặc hướng dẫn một công cụ hoạt động trên thiết bị.Một chốt thường được sử dụng để định vị hoặc giữ các bộ phận.Một số ghim được hướng tới;những người khác thì không.
“Con lăn” ngụ ý rằng bộ phận di chuyển (cuộn) khi sử dụng.Nói chung, một con lăn hoạt động như một ổ đỡ, hỗ trợ tải trọng dọc theo đường kính ngoài của nó.
“Chốt” thường được sử dụng cùng với “chốt” và có thể được sử dụng như một chốt giữ hoặc để căn chỉnh chặt chẽ hoặc hỗ trợ các bộ phận.Một chốt ngăn chặn hoặc chống lại chuyển động cho đến khi nó được giải phóng.
“Kim” hoặc “con lăn kim” ngụ ý rằng chiều dài dài hơn đáng kể so với đường kính.Phần này hoạt động như một phần tử lăn.
“Trục” mô tả phần hẹp dài của một bộ phận hình trụ hoặc bộ phận hình trụ phức tạp đã được tiện hoặc gia công.Một số khách hàng sử dụng thuật ngữ trục để mô tả ngay cả những bộ phận cơ bản mà hầu hết mọi người sẽ gọi là chốt hoặc con lăn.
MUETTE sản xuất chốt, con lăn, chốt, con lăn kim và trục ở nhiều cấu hình.Chúng tôi chuyên về các bộ phận chính xác và tùy chỉnh thay vì các bộ phận bán sẵn trên thị trường.
Q: Các vật liệu phổ biến nhất được sử dụng cho ghim, con lăn, chốt và con lăn kim là gì?
Trả lời: Thép mạ crôm loại chịu lực thường được sử dụng cho chốt và con lăn do đặc tính mài mòn ưu việt, độ cứng cao (thường là Rockwell C 60 đến 65) và độ bền.Loại thép này được gọi là 52100 (Mỹ), 100Cr6 (Châu Âu), SUJ2 (Nhật Bản) và GCr15 (Trung Quốc), tất cả đều giống hệt nhau về cơ bản.
Thép không gỉ được sử dụng để cải thiện khả năng chống ăn mòn.Thép không gỉ dòng Martensitic 400 (phổ biến nhất là 440) cũng có thể được xử lý nhiệt để đạt được độ cứng cao.Thép không gỉ dòng Austenitic 300 (ví dụ: 302, 304, 316, v.v.) mang lại khả năng chống ăn mòn tốt hơn, nhưng phải được cung cấp (và do đó được xử lý) trong điều kiện khó hơn (nếu yêu cầu độ cứng), vì nó không thể được xử lý nhiệt;độ cứng chỉ có thể được tăng lên thông qua gia công nguội.
Các vật liệu phổ biến khác cho ghim và con lăn bao gồm thép cacbon thấp, thường được tôi cứng theo trường hợp và thép cacbon cao, thường được tôi cứng hoàn toàn.Các chốt chính xác và con lăn tùy chỉnh cũng được làm từ các loại thép hợp kim khác (ví dụ: AISI S2, 4140, 4340, 8620, v.v.) và thép không gỉ đặc biệt (ví dụ: thép không gỉ làm cứng kết tủa, chẳng hạn như 17-4PH, v.v.).
Q: Chân và con lăn được sản xuất như thế nào?
Trả lời: Đối với các bộ phận bằng thép mạ crôm chịu lực, nguyên liệu thô cho chốt, con lăn, chốt và con lăn kim thường được cung cấp ở dạng dây cuộn.Các bộ phận được cắt theo chiều dài gần đúng.Nếu chốt thép hoặc con lăn chỉ yêu cầu bán kính đầu nhỏ hoặc cạnh gãy, các bộ phận có thể được nhào lộn trong một thùng lớn để tạo ra tình trạng này.
Quá trình xử lý hàng loạt này rất hiệu quả.Nếu cấu hình cuối cùng của chốt thép hoặc con lăn có bán kính đầu hoặc mặt vát lớn, tính năng đó có thể được thêm vào ở dạng cơ bản trong quá trình cắt.Trong hầu hết các trường hợp, bán kính cuối hoặc mặt vát của chốt thép hoặc con lăn được thêm vào như một bước riêng biệt.
Quá trình mài không tâm được thực hiện để đưa chi tiết về gần với đường kính cuối cùng của nó.Các bộ phận sau đó được xử lý nhiệt, thường được theo sau bởi quá trình tôi và tôi.Tùy thuộc vào dung sai cần thiết đối với đường kính và chiều dài, một hoặc nhiều nguyên công mài đầu và mài không tâm được thực hiện để tạo ra chốt thép hoặc con lăn với độ chính xác cần thiết.Thông thường, quá trình nhào lộn (làm mờ) và đánh bóng hoàn tất quá trình.
Nhiều thử nghiệm được sử dụng dọc theo quy trình sản xuất để xác minh chất lượng về kích thước và tay nghề.Các chốt và con lăn thường được yêu cầu phải đáp ứng độ chính xác cao về kích thước và hình thức.
Đối với một số khách hàng và ứng dụng, yêu cầu đảm bảo chất lượng vượt trội.MUETTE có các máy phân loại tốc độ cao thực hiện kiểm tra 100% đường kính và/hoặc chiều dài.
Q: Một số thông số kỹ thuật cho ghim và con lăn là gì?
Trả lời: Một số thông số kỹ thuật công nghiệp phổ biến hơn đối với ghim và con lăn thép được liệt kê bên dưới:
Chân chốt ASME B18.8.2
Con lăn kim ASTM F2443, đầu hình cầu
Con lăn mang kim ASTM F2511
DIN 5402 phần 1 con lăn hình trụ (bộ phận của ổ lăn)
DIN 5402 phần 3 con lăn cho vòng bi lăn kim
Chân chốt DIN 6325
Chân song song ISO 2338
Chốt chốt ISO 8734
Q: Các cấu hình đầu cuối phổ biến cho ghim và con lăn là gì?
Trả lời: Thiết kế của hai đầu chốt hoặc con lăn thép thường được chọn sau khi xem xét chức năng của nó cũng như cách thức và vị trí lắp ráp.Nếu không có lo ngại về lắp ráp, cấu hình tiết kiệm nhất là bán kính đầu nhỏ.Tính năng này có thể được thêm vào trong bước nhào lộn thùng quy trình hàng loạt đơn giản.
Bán kính đầu hoặc mặt vát lớn hơn thường được chọn cho chốt hoặc con lăn thép nếu nó được lắp vào lỗ có ít khe hở hoặc điều kiện nhiễu.Trong trường hợp đó, cần có một quy trình gia công riêng.Trong một số bộ phận, các đầu của bộ phận thực hiện một chức năng (ví dụ: cam hoặc trục), do đó cần có hình dạng cụ thể hơn (ví dụ: chốt có đầu hình cầu).Một lần nữa, một quy trình tiện riêng biệt được thêm vào để tạo ra tính năng này.
Hỏi: Có phải tất cả các chốt và con lăn đều có đường kính ngoài thẳng (đường kính không đổi) không?
Trả lời: Mặc dù hầu hết các chốt và con lăn thép được xác định bằng đường kính ngoài (không đổi) với độ chính xác cao (dung sai đường kính ± 0,0001 inch / ± 0,0025 mm), các bộ phận được sử dụng làm con lăn trong ổ trục đôi khi được thiết kế với đường kính hình chóp.Đối với đường kính ngoài có vương miện, đường kính chính xác (không đổi) được yêu cầu dọc theo phần trung tâm của chiều dài con lăn thép, nhưng độ giảm đường kính (độ côn) được chỉ định cho mỗi đầu.Thiết kế này ngăn không cho ứng suất cao hơn xuất hiện ở các đầu của con lăn thép trong quá trình hoạt động của nó như một bộ phận ổ lăn.Thông thường, nhiều quy trình mài hoặc siêu tinh được sử dụng để đạt được biên dạng đỉnh cho con lăn thép.
