Thông tin chi tiết sản phẩm:
|
| Tên: | Khe cắm tuốc nơ vít theo dõi Heavy Stud Crowned Inch Cam | Nguyên liệu: | Thép chịu lực hợp kim cao |
|---|---|---|---|
| Phương pháp lắp đặt: | Tuốc nơ vít Loại nặng Stud | Phạm vi kích thước: | inch |
| OD Cấu hình: | đăng quang | các yếu tố lăn: | Con lăn kim bổ sung đầy đủ |
| Loại nghiên cứu: | nghiên cứu nặng nề | Loại con dấu: | Tiêu chuẩn (Niêm phong/Không niêm phong) / Tùy chỉnh |
| Vị trí lỗ bôi trơn: | nghiên cứu bên | Bề mặt hoàn thiện: | Kết thúc oxit đen |
| Điểm nổi bật: | Nặng Stud Type Cam Follower,Stud Type Cam Follower Khe cắm tuốc nơ vít,đăng quang stud cam follower |
||

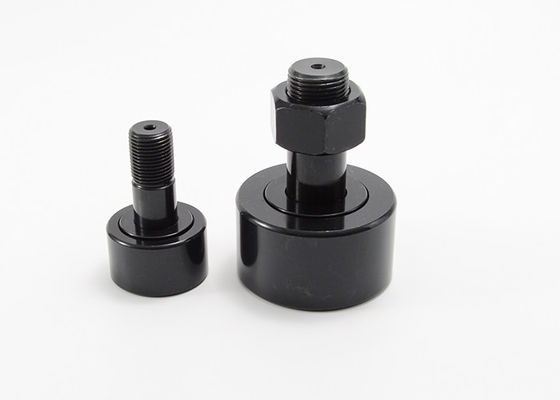

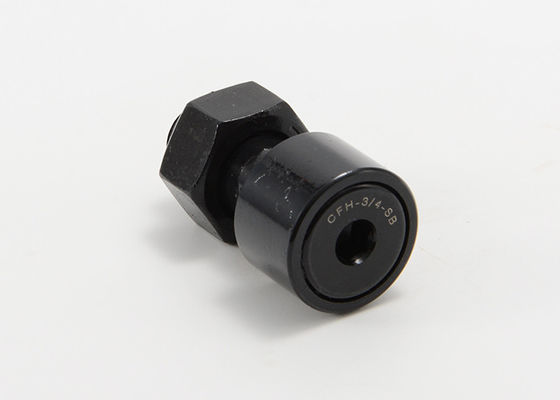

Heavy Stud Crowned Inch Khe Cam đi theo Tuốc nơ vít CCFH 1 S CCFH 1 1/4 S
MUETTE thiết kế, sản xuất và cung cấp đầy đủ các dòng phụ tùng cam cho các ứng dụng công nghiệp, bao gồm máy công cụ, rô-bốt công nghiệp, sản xuất linh kiện điện tử, thiết bị tự động hóa văn phòng và môi trường khắc nghiệt đòi hỏi khả năng chống ăn mòn cao.Con lăn theo cam và con lăn theo dõi cung cấp các giải pháp chống ma sát để chuyển chuyển động quay thành chuyển động tuyến tính hoặc hỗ trợ lực đẩy hướng tâm thuần túy hoặc lực đẩy kết hợp tùy thuộc vào loại phần tử lăn.
Người theo dõi cam bằng thép không gỉ dành cho môi trường khắc nghiệt đòi hỏi khả năng chống ăn mòn tăng lên.Sự lựa chọn tuyệt vời cho việc sử dụng ngoài trời hoặc cho các ứng dụng như cơ sở sản xuất thực phẩm đòi hỏi phải tẩy rửa và làm sạch thường xuyên.
Thông số kỹ thuật của máy theo dõi Heavy Stud Crowned Inch:
| không niêm phong | niêm phong | Đường kính con lăn.(RD) | Chiều rộng con lăn (W) | Stud Dia.(SD) | Chiều dài nghiên cứu (SL) | tối thiểuChiều dài chủ đề (TL) | Tốt THR'DS. |
| CCFH 1/2 | CCFH 1/2 S | .500 | .375 | .250 | 5/8 | 1/4 | 4-28/1 |
| CCFH 9/16 | CCFH 9/16 S | .5625 | .375 | .250 | 5/8 | 1/4 | 4-28/1 |
| CCFH 5/8 | CCFH 5/8 S | .625 | .4375 | .3125 | 3/4 | 16/5 | 16/5-24 |
| CCFH 16/11 | CCFH 16/11 S | .6875 | .4375 | .3125 | 3/4 | 16/5 | 16/5-24 |
| CCFH 3/4 | CCFH 3/4 S | .750 | .500 | .4375 | 7/8 | 3/8 | 16-20/7 |
| CCFH 7/8 | CCFH 7/8 S | .875 | .500 | .4375 | 7/8 | 3/8 | 16-20/7 |
| CCFH 1 | CCFH 1 S | 1.000 | .625 | .625 | 1 | 1/2 | 5/8-18 |
| CCFH 1 1/8 | CCFH 1 1/8 S | 1.125 | .625 | .625 | 1 | 1/2 | 5/8-18 |
| CCFH 1 1/4 | CCFH 1 1/4 S | 1.250 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
| CCFH 1 3/8 | CCFH 1 3/8 S | 1.375 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
| CCFH 1 1/2 | CCFH 1 1/2 S | 1.500 | .875 | .875 | 1 1/2 | 3/4 | 8/7-14 |
| CCFH 1 5/8 | CCFH 1 5/8 S | 1.625 | .875 | .875 | 1 1/2 | 3/4 | 8/7-14 |
| CCFH 1 3/4 | CCFH 1 3/4 S | 1.750 | 1.000 | 1.000 | 1 3/4 | 7/8 | 1-14 |
| CCFH 1 7/8 | CCFH 1 7/8 S | 1.875 | 1.000 | 1.000 | 1 3/4 | 7/8 | 1-14 |
| CCFH 2 | CCFH 2 S | 2.000 | 1.250 | 1.125 | 2 | 1 | 1 1/8-12 |
| CCFH 2 1/4 | CCFH 2 1/4 S | 2.250 | 1.250 | 1.125 | 2 | 1 | 1 1/8-12 |
| CCFH 2 1/2 | CCFH 2 1/2 S | 2.500 | 1.500 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| CCFH 2 3/4 | CCFH 2 3/4 S | 2.750 | 1.500 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| CCFH 3 | CCFH 3 S | 3.000 | 1.750 | 1.500 | 2 1/2 | 1 1/4 | 1 2/1-12 |
| CCFH 3 1/4 | CCFH 3 1/4 S | 3.250 | 1.750 | 1.500 | 2 1/2 | 1 1/4 | 1 2/1-12 |
| CCFH 3 1/2 | CCFH 3 1/2 S | 3.500 | 2.000 | 1.750 | 2 3/4 | 1 3/8 | 1 3/4-12 |
| CCFH 4 | CCFH 4 S | 4.000 | 2.250 | 2.000 | 3 rưỡi | 1 1/2 | 2-12 |
| - | CCFH 5 S | 5.000 | 2.750 | 2.500 | 5 1/16 | 2 9/16 | 2 1/2-12 |
| - | CCFH 6 S | 6.000 | 3.250 | 3.000 | 6 | 3 | 3-12 |
| - | CCFH 7 S | 7.000 | 3.750 | 3.500 | 7 16/11 | 4 1/8 | 3 1/2-4 |
| không niêm phong | niêm phong | Lỗ dầu | LUB.KÍCH THƯỚC LẮP ĐẶT (F) | Đề xuất.Lực kẹp (LBS.) | Xếp hạng tải cơ bản | ||
| Trung tâm lỗ (HC) | Lỗ Dia.(HD) | tối đa.Công suất tĩnh (LBS.) | tối đa.Dyn.Công suất (LBS.) | ||||
| CCFH 1/2 | CCFH 1/2 S | - | - | 1/8 | 35 | 1580 | 680 |
| CCFH 9/16 | CCFH 9/16 S | - | - | 1/8 | 35 | 1580 | 680 |
| CCFH 5/8 | CCFH 5/8 S | - | - | 1/8 | 90 | 2480 | 955 |
| CCFH 16/11 | CCFH 16/11 S | - | - | 1/8 | 90 | 2480 | 955 |
| CCFH 3/4 | CCFH 3/4 S | 1/4 | 32/3 | 16/3 | 250 | 4130 | 1660 |
| CCFH 7/8 | CCFH 7/8 S | 1/4 | 32/3 | 16/3 | 250 | 4130 | 1660 |
| CCFH 1 | CCFH 1 S | 1/4 | 32/3 | 16/3 | 650 | 6120 | 2225 |
| CCFH 1 1/8 | CCFH 1 1/8 S | 1/4 | 32/3 | 16/3 | 650 | 6120 | 2225 |
| CCFH 1 1/4 | CCFH 1 1/4 S | 16/5 | 32/3 | 16/3 | 1250 | 8500 | 3930 |
| CCFH 1 3/8 | CCFH 1 3/8 S | 16/5 | 32/3 | 16/3 | 1250 | 8500 | 3930 |
| CCFH 1 1/2 | CCFH 1 1/2 S | 3/8 | 32/3 | 16/3 | 1500 | 11280 | 4840 |
| CCFH 1 5/8 | CCFH 1 5/8 S | 3/8 | 32/3 | 16/3 | 1500 | 11280 | 4840 |
| CCFH 1 3/4 | CCFH 1 3/4 S | 16/7 | 32/3 | 16/3 | 2250 | 15840 | 6385 |
| CCFH 1 7/8 | CCFH 1 7/8 S | 16/7 | 32/3 | 16/3 | 2250 | 15840 | 6385 |
| CCFH 2 | CCFH 2 S | 1/2 | 1/8 | 16/3 | 2800 | 21140 | 8090 |
| CCFH 2 1/4 | CCFH 2 1/4 S | 1/2 | 1/8 | 16/3 | 2800 | 21140 | 8090 |
| CCFH 2 1/2 | CCFH 2 1/2 S | 16/9 | 1/8 | 16/3 | 3450 | 32900 | 11720 |
| CCFH 2 3/4 | CCFH 2 3/4 S | 16/9 | 1/8 | 16/3 | 3450 | 32900 | 11720 |
| CCFH 3 | CCFH 3 S | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CCFH 3 1/4 | CCFH 3 1/4 S | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CCFH 3 1/2 | CCFH 3 1/2 S | 16/11 | 1/8 | 1/4 | 5000 | 63250 | 22800 |
| CCFH 4 | CCFH 4 S | 3/4 | 1/8 | 1/4 | 5000 | 89540 | 29985 |
| - | CCFH 5 S | 7/8 | 16/3 | NPT 1/4” | 5000 | 135900 | 46575 |
| - | CCFH 6 S | 1 | 16/3 | NPT 1/4” | 5000 | 160900 | 60000 |
| - | CCFH 7 S | 1 1/4 | 16/3 | NPT 1/4” | 5000 | 213860 | 75380 |
