Thông tin chi tiết sản phẩm:
|
| Tên: | Vòng bi theo dõi cam hình trụ inch | Nguyên liệu: | Thép chịu lực hợp kim cao / Thép không gỉ chất lượng cao |
|---|---|---|---|
| tính năng gắn kết: | Loại lỗ lục giác | Bề mặt hoàn thiện: | Kết thúc oxit đen |
| Phạm vi kích thước: | Dòng inch | Loại hình xây dựng cơ bản: | Loại hình trụ Đường kính ngoài |
| các yếu tố lăn: | Con lăn kim bổ sung đầy đủ | Loại nghiên cứu: | nghiên cứu tiêu chuẩn |
| Loại con dấu: | Tiêu chuẩn / Tùy chỉnh | Vị trí lỗ bôi trơn: | nghiên cứu bên |
| Điểm nổi bật: | cam hình trụ stud và người theo dõi,cam hình trụ kín và người theo dõi,người theo dõi trục cam hex |
||

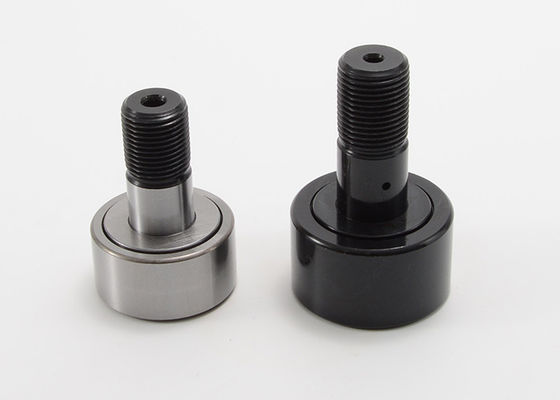

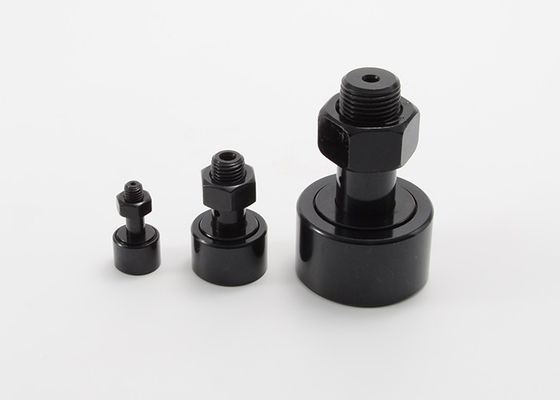

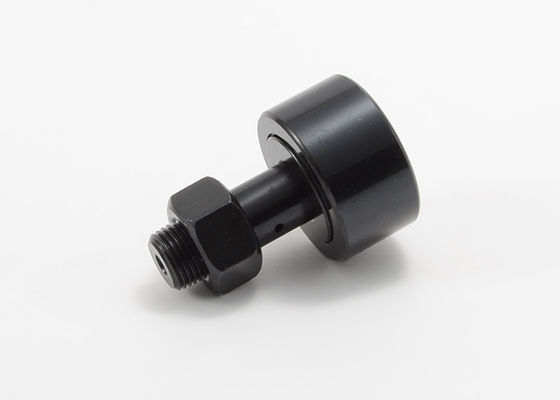

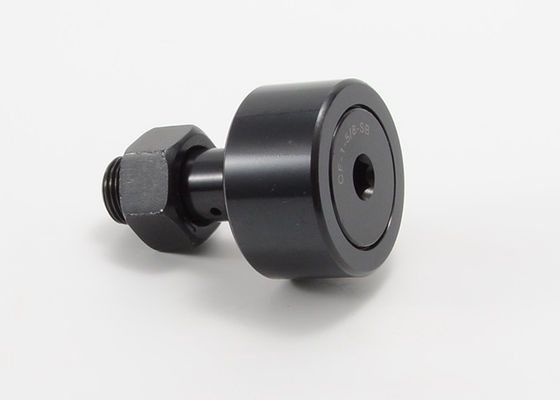

CF 1/2 SB CF 1 1/2 SB Inch Cam Hình Trụ Đi Theo Trụ Gắn Con Lăn Lỗ Lục Giác Bịt Kín
Ổ trục con lăn theo cam (còn được gọi là “con lăn theo đường ray”) là một ổ lăn đặc biệt được thiết kế để đi theo đường ray hoặc cam và trong nhiều hệ thống chuyển động tuyến tính.Người theo dõi cam thường được sử dụng trên băng tải, dây chuyển quy trình, chẳng hạn như những dây chuyền được sử dụng trong các ngành công nghiệp như thực phẩm và đồ uống, nhựa, thủy tinh, v.v.Những người đi theo cam Mouette cũng phổ biến cho các ứng dụng quốc phòng và máy bay, nơi khả năng bảo trì và độ tin cậy của hệ thống là những cân nhắc thiết kế quan trọng.Để phân phối tải trọng một cách trơn tru và đồng đều, các bánh răng cam thường được thiết kế với đầy đủ các con lăn.Tuy nhiên, có nhiều kiểu cấu hình cho bộ phận theo dõi cam, nhưng đặc điểm nổi bật nhất là cách bộ phận theo dõi cam được gắn với đối tác của nó.
Chúng tôi cung cấp đầy đủ các dòng máy theo dõi loại stud cho các ứng dụng công nghiệp.Những vòng bi này có sẵn bằng thép, thép không gỉ và với các ống lót bên trong bằng nhựa được chế tạo.Chúng tôi chuyên về những người theo dõi cam được thiết kế để phù hợp với các ứng dụng cụ thể.
Vòng bi lăn kim Hex Head Stud Type được khuyến nghị sử dụng ở những nơi tải trọng chạy và tải trọng sốc vừa phải.Khả năng chịu lực của Stud Type Series bị giới hạn bởi đinh tán có kích thước vừa phải.Được sản xuất từ thép chất lượng chịu lực hợp kim cao.
Vòng bi theo dõi cam hình trụ inch Thông số kỹ thuật:
| không niêm phong | niêm phong | Đường kính con lăn (RD) | Chiều rộng con lăn (W) | Stud Dia.(SD) | Nghiên cứu L'GTH.(SL) | tối thiểuTHR'D L'GTH (TL) | Tốt THR'DS. |
| CF-1/2-NB | CF-1/2-N-SB | .500 | .344 | .190 | 1/2 | 1/4 | 10-32 |
| CF-1/2-B | CF-1/2-SB | .500 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| CF-9/16-B | CF-9/16-SB | .5625 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| CF-5/8-NB | CF-5/8-N-SB | .625 | .406 | .250 | 5/8 | 16/5 | 4-28/1 |
| CF-5/8-B | CF-5/8-SB | .625 | .4375 | .250 | 3/4 | 16/5 | 4-28/1 |
| CF-11/16-B | CF-11/16-SB | .6875 | .4375 | .250 | 3/4 | 16/5 | 4-28/1 |
| CF-3/4-B | CF-3/4-SB | .750 | .500 | .375 | 7/8 | 3/8 | 8/3-24 |
| CF-7/8-B | CF-7/8-SB | .875 | .500 | .375 | 7/8 | 3/8 | 8/3-24 |
| CF-1-B | CF-1-SB | 1.000 | .625 | .4375 | 1 | 1/2 | 16-20/7 |
| CF-1 1/8-B | CF-1 1/8-SB | 1.125 | .625 | .4375 | 1 | 1/2 | 16-20/7 |
| CF-1 1/4-B | CF-1 1/4-SB | 1.250 | .750 | .500 | 1 1/4 | 5/8 | 2/1-20 |
| CF-1 3/8-B | CF-1 3/8-SB | 1.375 | .750 | .500 | 1 1/4 | 5/8 | 2/1-20 |
| CF-1 1/2-B | CF-1 1/2-SB | 1.500 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
| CF-1 5/8-B | CF-1 5/8-SB | 1.625 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
| CF-1 3/4-B | CF-1 3/4-SB | 1.750 | 1.000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
| CF-1 7/8-B | CF-1 7/8-SB | 1.875 | 1.000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
| CF-2-B | CF-2-SB | 2.000 | 1.250 | .875 | 2 | 1 | 8/7-14 |
| CF-2 1/4-B | CF-2 1/4-SB | 2.250 | 1.250 | .875 | 2 | 1 | 8/7-14 |
| CF-2 1/2-B | CF-2 1/2-SB | 2.500 | 1.500 | 1.000 | 2 1/4 | 1 1/8 | 1-14 |
| CF-2 3/4-B | CF-2 3/4-SB | 2.750 | 1.500 | 1.000 | 2 1/4 | 1 1/8 | 1-14 |
| CF-3-B | CF-3-SB | 3.000 | 1.750 | 1.250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CF-3 1/4-B | CF-3 1/4-SB | 3.250 | 1.750 | 1.250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CF-3 1/2-B | CF-3 1/2-SB | 3.500 | 2.000 | 1.375 | 2 3/4 | 1 3/8 | 1 3/8-12 |
| CF-4-B | CF-4-SB | 4.000 | 2.250 | 1.500 | 3 rưỡi | 1 1/2 | 1 2/1-12 |
| không niêm phong | niêm phong | Lỗ dầu | LUB.KÍCH THƯỚC LẮP ĐẶT (F) | Đề xuất.Lực kẹp (LBS.) | Xếp hạng tải cơ bản | ||
| Trung tâm lỗ (HC) | Lỗ Dia.(HD) | tối đa.Công suất tĩnh (LBS.) | tối đa.Dyn.Công suất (LBS.) | ||||
| CF-1/2-NB | CF-1/2-N-SB | - | - | 1/8 | 15 | 720 | 620 |
| CF-1/2-B | CF-1/2-SB | - | - | 1/8 | 15 | 790 | 680 |
| CF-9/16-B | CF-9/16-SB | - | - | 1/8 | 15 | 790 | 680 |
| CF-5/8-NB | CF-5/8-N-SB | - | - | 1/8 | 35 | 1085 | 930 |
| CF-5/8-B | CF-5/8-SB | - | - | 1/8 | 35 | 1215 | 955 |
| CF-11/16-B | CF-11/16-SB | - | - | 1/8 | 35 | 1215 | 955 |
| CF-3/4-B | CF-3/4-SB | 1/4 | 32/3 | 16/3 | 95 | 2065 | 1660 |
| CF-7/8-B | CF-7/8-SB | 1/4 | 32/3 | 16/3 | 95 | 2065 | 1660 |
| CF-1-B | CF-1-SB | 1/4 | 32/3 | 16/3 | 250 | 3060 | 2225 |
| CF-1 1/8-B | CF-1 1/8-SB | 1/4 | 32/3 | 16/3 | 250 | 3060 | 2225 |
| CF-1 1/4-B | CF-1 1/4-SB | 16/5 | 32/3 | 16/3 | 350 | 4250 | 3930 |
| CF-1 3/8-B | CF-1 3/8-SB | 16/5 | 32/3 | 16/3 | 350 | 4250 | 3930 |
| CF-1 1/2-B | CF-1 1/2-SB | 3/8 | 32/3 | 16/3 | 650 | 5640 | 4840 |
| CF-1 5/8-B | CF-1 5/8-SB | 3/8 | 32/3 | 16/3 | 650 | 5640 | 4840 |
| CF-1 3/4-B | CF-1 3/4-SB | 16/7 | 32/3 | 16/3 | 1250 | 7920 | 6385 |
| CF-1 7/8-B | CF-1 7/8-SB | 16/7 | 32/3 | 16/3 | 1250 | 7920 | 6385 |
| CF-2-B | CF-2-SB | 1/2 | 1/8 | 16/3 | 1500 | 10570 | 8090 |
| CF-2 1/4-B | CF-2 1/4-SB | 1/2 | 1/8 | 16/3 | 1500 | 10570 | 8090 |
| CF-2 1/2-B | CF-2 1/2-SB | 16/9 | 1/8 | 16/3 | 2250 | 16450 | 11720 |
| CF-2 3/4-B | CF-2 3/4-SB | 16/9 | 1/8 | 16/3 | 2250 | 16450 | 11720 |
| CF-3-B | CF-3-SB | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| CF-3 1/4-B | CF-3 1/4-SB | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| CF-3 1/2-B | CF-3 1/2-SB | 16/11 | 1/8 | 1/4 | 4200 | 31625 | 22800 |
| CF-4-B | CF-4-SB | 3/4 | 1/8 | 1/4 | 5000 | 44770 | 29985 |
