Thông tin chi tiết sản phẩm:
|
| Tên: | Heavy Stud Hình trụ Inch Cam Follower Hex Hole | Nguyên liệu: | Thép chất lượng chịu lực hợp kim cao (Thép không gỉ được tùy chỉnh) |
|---|---|---|---|
| Phương pháp lắp đặt: | lỗ lục giác | Phạm vi kích thước: | inch |
| Cấu hình OD: | Đường kính ngoài hình trụ | các yếu tố lăn: | Kim Lăn - Full Complement |
| Loại: | nghiên cứu nặng nề | Vị trí lỗ bôi trơn: | nghiên cứu bên |
| Loại con dấu: | Cả Sealed và Unsealed đều có sẵn | Bề mặt hoàn thiện: | Kết thúc oxit đen |
| Điểm nổi bật: | Đen Stud Type Cam Follower,oxit Stud Type Cam Follower,cam follower mang Hex Hole |
||

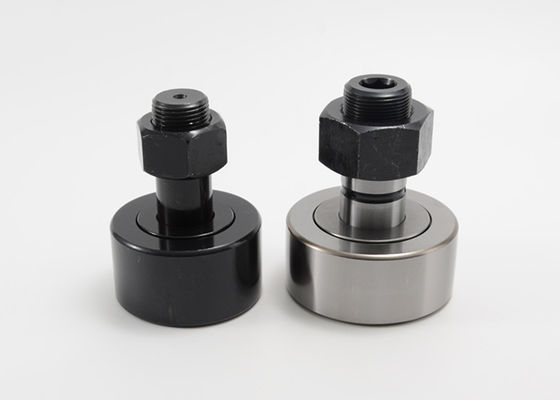

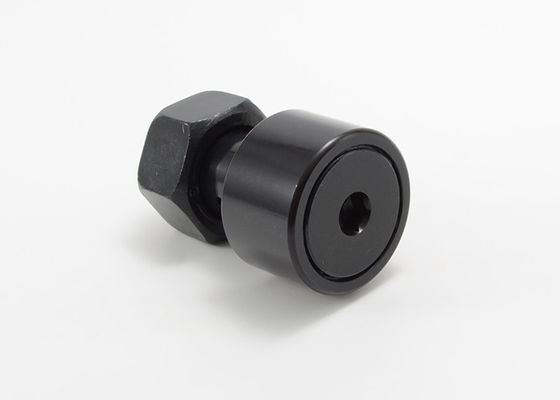

Nặng Đinh trụ Inch Cam Đi theo Đinh lỗ Hex CFH 1 3/4 B CFH 1 3/4 SB
MOUETTEthiết kế và sản xuất một dòng phụ tùng cam hoàn chỉnh cho các ứng dụng công nghiệp, bao gồm máy công cụ, rô-bốt công nghiệp, sản xuất linh kiện điện tử, thiết bị tự động hóa văn phòng và các môi trường khắc nghiệt đòi hỏi khả năng chống ăn mòn cao hơn.Con lăn theo cam và con lăn theo dõi cung cấp các giải pháp chống ma sát để chuyển chuyển động quay thành chuyển động tuyến tính hoặc hỗ trợ lực đẩy hướng tâm thuần túy hoặc lực đẩy kết hợp tùy thuộc vào loại phần tử lăn.
Đặc tính:
Heavy Stud Cylindrical Inch Series Cam Follower với Hex Holethông số kỹ thuật:
| không niêm phong | niêm phong | Đường kính con lăn.(RD) | Chiều rộng con lăn (W) | Stud Dia.(SD) | Chiều dài nghiên cứu (SL) | tối thiểuChiều dài chủ đề (TL) | Tốt THR'DS. |
| CFH 1/2 B | CFH 1/2 SB | .500 | .375 | .250 | 5/8 | 1/4 | 4-28/1 |
| CFH 9/16 B | CFH 9/16 SB | .5625 | .375 | .250 | 5/8 | 1/4 | 4-28/1 |
| CFH 5/8 B | CFH 5/8 SB | .625 | .4375 | .3125 | 3/4 | 16/5 | 16/5-24 |
| CFH 16/11 B | CFH 16/11 SB | .6875 | .4375 | .3125 | 3/4 | 16/5 | 16/5-24 |
| CFH 3/4 B | CFH 3/4 SB | .750 | .500 | .4375 | 7/8 | 3/8 | 16-20/7 |
| CFH 7/8 B | CFH 7/8 SB | .875 | .500 | .4375 | 7/8 | 3/8 | 16-20/7 |
| CFH 1 B | CFH 1 SB | 1.000 | .625 | .625 | 1 | 1/2 | 5/8-18 |
| CFH 1 1/8 B | CFH 1 1/8 SB | 1.125 | .625 | .625 | 1 | 1/2 | 5/8-18 |
| CFH 1 1/4 B | CFH 1 1/4 SB | 1.250 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
| CFH 1 3/8 B | CFH 1 3/8 SB | 1.375 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
| CFH 1 1/2 B | CFH 1 1/2 SB | 1.500 | .875 | .875 | 1 1/2 | 3/4 | 8/7-14 |
| CFH 1 5/8 B | CFH 1 5/8 SB | 1.625 | .875 | .875 | 1 1/2 | 3/4 | 8/7-14 |
| CFH 1 3/4 B | CFH 1 3/4 SB | 1.750 | 1.000 | 1.000 | 1 3/4 | 7/8 | 1-14 |
| CFH 1 7/8 B | CFH 1 7/8 SB | 1.875 | 1.000 | 1.000 | 1 3/4 | 7/8 | 1-14 |
| CFH 2B | CFH 2 SB | 2.000 | 1.250 | 1.125 | 2 | 1 | 1 1/8-12 |
| CFH 2 1/4 B | CFH 2 1/4 SB | 2.250 | 1.250 | 1.125 | 2 | 1 | 1 1/8-12 |
| CFH 2 1/2 B | CFH 2 1/2 SB | 2.500 | 1.500 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| CFH 2 3/4 B | CFH 2 3/4 SB | 2.750 | 1.500 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| CFH 3 B | CFH 3 SB | 3.000 | 1.750 | 1.500 | 2 1/2 | 1 1/4 | 1 2/1-12 |
| CFH 3 1/4 B | CFH 3 1/4 SB | 3.250 | 1.750 | 1.500 | 2 1/2 | 1 1/4 | 1 2/1-12 |
| CFH 3 1/2 B | CFH 3 1/2 SB | 3.500 | 2.000 | 1.750 | 2 3/4 | 1 3/8 | 1 3/4-12 |
| CFH 4B | CFH 4 SB | 4.000 | 2.250 | 2.000 | 3 rưỡi | 1 1/2 | 2-12 |
| không niêm phong | niêm phong | Lỗ dầu | LUB.KÍCH THƯỚC LẮP ĐẶT (F) | Đề xuất.Lực kẹp (LBS.) | Xếp hạng tải cơ bản | ||
| Trung tâm lỗ (HC) | Lỗ Dia.(HD) | tối đa.Công suất tĩnh (LBS.) | tối đa.Dyn.Công suất (LBS.) | ||||
| CFH 1/2 B | CFH 1/2 SB | - | - | - | 35 | 1580 | 680 |
| CFH 9/16 B | CFH 9/16 SB | - | - | - | 35 | 1580 | 680 |
| CFH 5/8 B | CFH 5/8 SB | - | - | - | 90 | 2480 | 955 |
| CFH 16/11 B | CFH 16/11 SB | - | - | - | 90 | 2480 | 955 |
| CFH 3/4 B | CFH 3/4 SB | 1/4 | 32/3 | 16/3 | 250 | 4130 | 1660 |
| CFH 7/8 B | CFH 7/8 SB | 1/4 | 32/3 | 16/3 | 250 | 4130 | 1660 |
| CFH 1 B | CFH 1 SB | 1/4 | 32/3 | 16/3 | 650 | 6120 | 2225 |
| CFH 1 1/8 B | CFH 1 1/8 SB | 1/4 | 32/3 | 16/3 | 650 | 6120 | 2225 |
| CFH 1 1/4 B | CFH 1 1/4 SB | 16/5 | 32/3 | 16/3 | 1250 | 8500 | 3930 |
| CFH 1 3/8 B | CFH 1 3/8 SB | 16/5 | 32/3 | 16/3 | 1250 | 8500 | 3930 |
| CFH 1 1/2 B | CFH 1 1/2 SB | 3/8 | 32/3 | 16/3 | 1500 | 11280 | 4840 |
| CFH 1 5/8 B | CFH 1 5/8 SB | 3/8 | 32/3 | 16/3 | 1500 | 11280 | 4840 |
| CFH 1 3/4 B | CFH 1 3/4 SB | 16/7 | 32/3 | 16/3 | 2250 | 15840 | 6385 |
| CFH 1 7/8 B | CFH 1 7/8 SB | 16/7 | 32/3 | 16/3 | 2250 | 15840 | 6385 |
| CFH 2B | CFH 2 SB | 1/2 | 1/8 | 16/3 | 2800 | 21140 | 8090 |
| CFH 2 1/4 B | CFH 2 1/4 SB | 1/2 | 1/8 | 16/3 | 2800 | 21140 | 8090 |
| CFH 2 1/2 B | CFH 2 1/2 SB | 16/9 | 1/8 | 16/3 | 3450 | 32900 | 11720 |
| CFH 2 3/4 B | CFH 2 3/4 SB | 16/9 | 1/8 | 16/3 | 3450 | 32900 | 11720 |
| CFH 3B | CFH 3 SB | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CFH 3 1/4 B | CFH 3 1/4 SB | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CFH 3 1/2 B | CFH 3 1/2 SB | 16/11 | 1/8 | 1/4 | 5000 | 63250 | 22800 |
| CFH 4B | CFH 4 SB | 3/4 | 1/8 | 1/4 | 5000 | 89540 | 29985 |
