Thông tin chi tiết sản phẩm:
|
| Tên: | Inch Crowned Cam Follower Stud với lỗ lục giác ống lót lệch tâm | Nguyên liệu: | Thép chịu lực hợp kim cao chất lượng |
|---|---|---|---|
| Bề mặt hoàn thiện: | Kết thúc oxit đen | hệ thống đo lường: | inch |
| tính năng gắn kết: | lỗ lục giác | Loại hình xây dựng cơ bản: | Đường kính ngoài của đinh tán |
| các yếu tố lăn: | Kim Lăn - Full Complement | điều chỉnh: | ống lót lệch tâm |
| Loại con dấu: | Tiêu chuẩn / Tùy chỉnh | Vị trí lỗ bôi trơn: | nghiên cứu bên |
| Điểm nổi bật: | ống lót lệch tâm đi theo,cam đi theo lệch tâm,cam lỗ hex và cam đi theo |
||

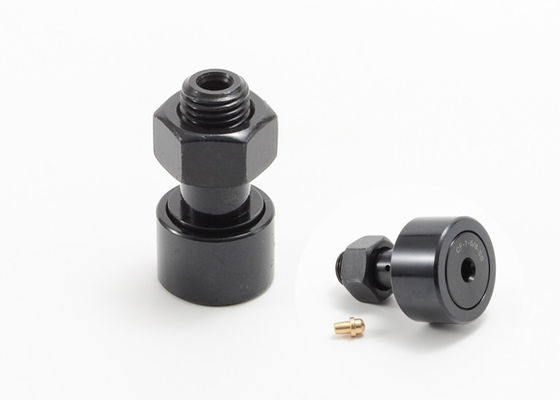

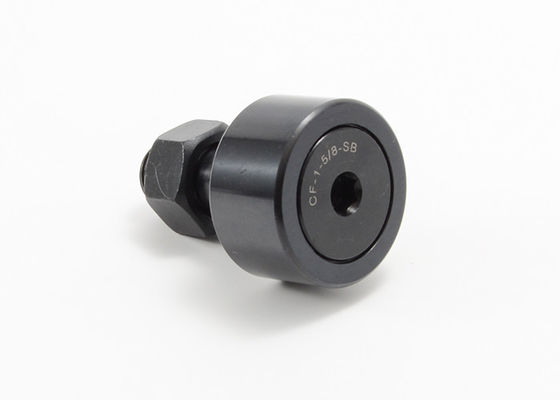

Crowned Inch Cam Follower Trụ ống lót lệch tâm Lục giác CCFE 3/4 SB CCFE 1 3/4 SB
MUETTE thiết kế và sản xuất một dòng phụ tùng cam hoàn chỉnh cho các ứng dụng công nghiệp, bao gồm máy công cụ, rô-bốt công nghiệp, sản xuất linh kiện điện tử, thiết bị tự động hóa văn phòng và môi trường khắc nghiệt đòi hỏi khả năng chống ăn mòn cao.Con lăn theo cam và con lăn theo dõi cung cấp các giải pháp chống ma sát để chuyển chuyển động quay thành chuyển động tuyến tính hoặc hỗ trợ lực đẩy hướng tâm thuần túy hoặc lực đẩy kết hợp tùy thuộc vào loại phần tử lăn.
Người theo dõi cam bằng thép không gỉ dành cho môi trường khắc nghiệt đòi hỏi khả năng chống ăn mòn tăng lên.Sự lựa chọn tuyệt vời cho việc sử dụng ngoài trời hoặc cho các ứng dụng như cơ sở sản xuất thực phẩm đòi hỏi phải tẩy rửa và làm sạch thường xuyên.Mouette cung cấp nhiều bảng trao đổi hơn, chẳng hạn như vòng bi theo dõi cam mcgill, theo dõi iko cam, theo dõi skf cam, theo dõi ina cam, theo dõi cam rbc, theo dõi cam smith và theo dõi cam nsk.
Bộ theo dõi cam dạng đinh tán dòng inch Crowned với ống lót lệch tâm và lỗ lục giác Thông số kỹ thuật:
| không niêm phong | niêm phong | Đường kính con lăn.(RD) | Chiều rộng con lăn (W) | Chiều dài bụi cây lệch tâm (G) |
Đường kính bụi cây lập dị. (BD) |
Chiều dài nghiên cứu (SL) | tối thiểuChiều dài chủ đề (TL) | Tốt THR'DS. |
| CCFE 1/2 NB | CCFE 1/2 N SB | .500 | .344 | .250 | .250 | 1/2 | 1/4 | 10-32 |
| CCFE 1/2 B | CCFE 1/2 SB | .500 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 |
| CCFE 9/16 B | CCFE 9/16 SB | .5625 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 |
| CCFE 5/8 B | CCFE 5/8 SB | .625 | .4375 | .437 | .375 | 3/4 | 16/5 | 4-28/1 |
| CCFE 16/11 B | CCFE 16/11 SB | .6875 | .4375 | .437 | .375 | 3/4 | 16/5 | 4-28/1 |
| CCFE 3/4 B | CCFE 3/4 SB | .750 | .500 | .500 | .500 | 7/8 | 3/8 | 8/3-24 |
| CCFE 7/8 B | CCFE 7/8 SB | .875 | .500 | .500 | .500 | 7/8 | 3/8 | 8/3-24 |
| CCFE 1 B | CCFE 1 SB | 1.000 | .625 | .500 | .625 | 1 | 1/2 | 16-20/7 |
| CCFE 1 1/8 B | CCFE 1 1/8 SB | 1.125 | .625 | .500 | .625 | 1 | 1/2 | 16-20/7 |
| CCFE 1 1/4 B | CCFE 1 1/4 SB | 1.250 | .750 | .625 | .687 | 1 1/4 | 5/8 | 2/1-20 |
| CCFE 1 3/8 B | CCFE 1 3/8 SB | 1.375 | .750 | .625 | .687 | 1 1/4 | 5/8 | 2/1-20 |
| CCFE 1 1/2 B | CCFE 1 1/2 SB | 1.500 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 |
| CCFE 1 5/8 B | CCFE 1 5/8 SB | 1.625 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 |
| CCFE 1 3/4 B | CCFE 1 3/4 SB | 1.750 | 1.000 | .875 | 1.000 | 1 3/4 | 7/8 | 3/4-16 |
| CCFE 1 7/8 B | CCFE 1 7/8 SB | 1.875 | 1.000 | .875 | 1.000 | 1 3/4 | 7/8 | 3/4-16 |
| CCFE 2B | CCFE 2 SB | 2.000 | 1.250 | 1.000 | 1.187 | 2 | 1 | 8/7-14 |
| CCFE 2 1/4 B | CCFE 2 1/4 SB | 2.250 | 1.250 | 1.000 | 1.187 | 2 | 1 | 8/7-14 |
| CCFE 2 1/2 B | CCFE 2 1/2 SB | 2.500 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 |
| CCFE 2 3/4 B | CCFE 2 3/4 SB | 2.750 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 |
| CCFE 3B | CCFE 3 SB | 3.000 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CCFE 3 1/4 B | CCFE 3 1/4 SB | 3.250 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CCFE 3 1/2 B | CCFE 3 1/2 SB | 3.500 | 2.000 | 1.375 | 1.812 | 2 3/4 | 1 3/8 | 1 3/8-12 |
| CCFE 4 B | CCFE 4 SB | 4.000 | 2.250 | 2.000 | 2.000 | 3 rưỡi | 1 1/2 | 1 2/1-12 |
| không niêm phong | niêm phong | ECC. | LUB.KÍCH THƯỚC LẮP ĐẶT (F) | Đề xuất.Lực kẹp (LBS.) | Xếp hạng tải cơ bản | |
| tối đa.Công suất tĩnh (LBS.) | tối đa.Dyn.Công suất (LBS.) | |||||
| CCFE 1/2 NB | CCFE 1/2 N SB | .010 | - | 15 | 720 | 620 |
| CCFE 1/2 B | CCFE 1/2 SB | .010 | - | 15 | 790 | 680 |
| CCFE 9/16 B | CCFE 9/16 SB | .010 | - | 15 | 790 | 680 |
| CCFE 5/8 B | CCFE 5/8 SB | .015 | - | 35 | 1215 | 955 |
| CCFE 16/11 B | CCFE 16/11 SB | .015 | - | 35 | 1215 | 955 |
| CCFE 3/4 B | CCFE 3/4 SB | .015 | 16/3 | 95 | 2065 | 1660 |
| CCFE 7/8 B | CCFE 7/8 SB | .015 | 16/3 | 95 | 2065 | 1660 |
| CCFE 1 B | CCFE 1 SB | .030 | 16/3 | 250 | 3060 | 2225 |
| CCFE 1 1/8 B | CCFE 1 1/8 SB | .030 | 16/3 | 250 | 3060 | 2225 |
| CCFE 1 1/4 B | CCFE 1 1/4 SB | .030 | 16/3 | 350 | 4250 | 3930 |
| CCFE 1 3/8 B | CCFE 1 3/8 SB | .030 | 16/3 | 350 | 4250 | 3930 |
| CCFE 1 1/2 B | CCFE 1 1/2 SB | .030 | 16/3 | 650 | 5640 | 4840 |
| CCFE 1 5/8 B | CCFE 1 5/8 SB | .030 | 16/3 | 650 | 5640 | 4840 |
| CCFE 1 3/4 B | CCFE 1 3/4 SB | .030 | 16/3 | 1250 | 7920 | 6385 |
| CCFE 1 7/8 B | CCFE 1 7/8 SB | .030 | 16/3 | 1250 | 7920 | 6385 |
| CCFE 2B | CCFE 2 SB | .030 | 16/3 | 1500 | 10570 | 8090 |
| CCFE 2 1/4 B | CCFE 2 1/4 SB | .030 | 16/3 | 1500 | 10570 | 8090 |
| CCFE 2 1/2 B | CCFE 2 1/2 SB | .030 | 16/3 | 2250 | 16450 | 11720 |
| CCFE 2 3/4 B | CCFE 2 3/4 SB | .030 | 16/3 | 2250 | 16450 | 11720 |
| CCFE 3B | CCFE 3 SB | .060 | 1/4 | 3450 | 24910 | 15720 |
| CCFE 3 1/4 B | CCFE 3 1/4 SB | .060 | 1/4 | 3450 | 24910 | 15720 |
| CCFE 3 1/2 B | CCFE 3 1/2 SB | .060 | 1/4 | 4200 | 31625 | 22800 |
| CCFE 4 B | CCFE 4 SB | .060 | 1/4 | 5000 | 44770 | 29985 |
