Thông tin chi tiết sản phẩm:
|
| Tên: | Crowned Inch Stud Cam Follower Hex Hole | Nguyên liệu: | Thép chịu lực (Thép không gỉ có sẵn) |
|---|---|---|---|
| tính năng gắn kết: | lỗ lục giác | Bề mặt hoàn thiện: | Kết thúc oxit đen |
| Phạm vi kích thước: | Dòng inch | Cấu hình OD:: | Đường kính ngoài đăng quang |
| các yếu tố lăn: | Con lăn kim bổ sung đầy đủ | điều chỉnh: | Không có |
| Loại con dấu: | Niêm phong / Không có niêm phong có sẵn | Có thể tái bôi trơn:: | Đúng |
| Điểm nổi bật: | người theo dõi cam nhiệm vụ nặng nề,người theo dõi cam nhiệm vụ nặng nề lỗ hex,người theo dõi cam con lăn kín |
||

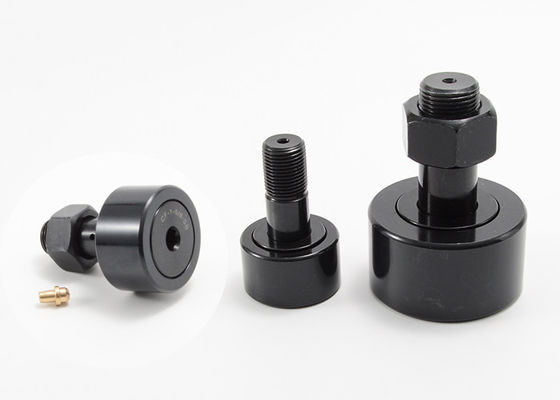

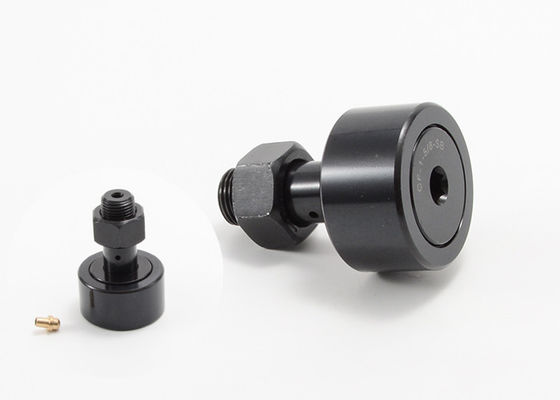

Crowned Inch Cam Follower Stud Hex Hole Sealed Thép chịu lực CCF 1/2 N SB
Được thiết kế để tối đa hóa chuyển động ưa thích với kết cấu chắc chắn, nhất quán.Các bộ phận đi theo cam có cấu hình ma sát thấp và đơn giản để biến chuyển động quay thành chuyển động tuyến tính với yêu cầu bôi trơn thấp.
MOUETTEthiết kế và sản xuất một dòng phụ tùng cam hoàn chỉnh cho các ứng dụng công nghiệp, bao gồm máy công cụ, rô-bốt công nghiệp, sản xuất linh kiện điện tử, thiết bị tự động hóa văn phòng và các môi trường khắc nghiệt đòi hỏi khả năng chống ăn mòn cao hơn.Con lăn theo cam và con lăn theo dõi cung cấp các giải pháp chống ma sát để chuyển chuyển động quay thành chuyển động tuyến tính hoặc hỗ trợ lực đẩy hướng tâm thuần túy hoặc lực đẩy kết hợp tùy thuộc vào loại phần tử lăn.
Người theo dõi cam bằng thép không gỉ dành cho môi trường khắc nghiệt đòi hỏi khả năng chống ăn mòn tăng lên.Sự lựa chọn tuyệt vời cho việc sử dụng ngoài trời hoặc cho các ứng dụng như cơ sở sản xuất thực phẩm đòi hỏi phải tẩy rửa và làm sạch thường xuyên.Mouette cung cấp nhiều bảng trao đổi hơn, chẳng hạn như vòng bi theo dõi cam mcgill, theo dõi iko cam, theo dõi skf cam, theo dõi ina cam, theo dõi cam rbc, theo dõi cam smith và theo dõi cam nsk.
Crowned Inch Cam Follower Stud Hex Holethông số kỹ thuật:
| không niêm phong | niêm phong | Đường kính con lăn.(RD) | Chiều rộng con lăn (W) | Stud Dia.(SD) | Chiều dài nghiên cứu (SL) | tối thiểuChiều dài chủ đề (TL) | Tốt THR'DS. |
| CCF 1/2 NB | CCF 1/2 N SB | .500 | .344 | .190 | 1/2 | 1/4 | 10-32 |
| CCF 1/2 B | CCF 1/2 SB | .500 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| CCF 9/16 B | CCF 9/16 SB | .5625 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| CCF 5/8 NB | CCF 5/8 N SB | .625 | .406 | .250 | 5/8 | 16/5 | 4-28/1 |
| CCF 5/8 B | CCF 5/8 SB | .625 | .4375 | .250 | 3/4 | 16/5 | 4-28/1 |
| CCF 16/11 B | CCF 16/11 SB | .6875 | .4375 | .250 | 3/4 | 16/5 | 4-28/1 |
| CCF 3/4 B | CCF 3/4 SB | .750 | .500 | .375 | 7/8 | 3/8 | 8/3-24 |
| CCF 7/8 B | CCF 7/8 SB | .875 | .500 | .375 | 7/8 | 3/8 | 8/3-24 |
| CCF 1 B | CCF 1 SB | 1.000 | .625 | .4375 | 1 | 1/2 | 16-20/7 |
| CCF 1 1/8 B | CCF 1 1/8 SB | 1.125 | .625 | .4375 | 1 | 1/2 | 16-20/7 |
| CCF 1 1/4 B | CCF 1 1/4 SB | 1.250 | .750 | .500 | 1 1/4 | 5/8 | 2/1-20 |
| CCF 1 3/8 B | CCF 1 3/8 SB | 1.375 | .750 | .500 | 1 1/4 | 5/8 | 2/1-20 |
| CCF 1 1/2 B | CCF 1 1/2 SB | 1.500 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
| CCF 1 5/8 B | CCF 1 5/8 SB | 1.625 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
| CCF 1 3/4 B | CCF 1 3/4 SB | 1.750 | 1.000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
| CCF 1 7/8 B | CCF 1 7/8 SB | 1.875 | 1.000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
| CCF 2 B | CCF 2 SB | 2.000 | 1.250 | .875 | 2 | 1 | 8/7-14 |
| CCF 2 1/4 B | CCF 2 1/4 SB | 2.250 | 1.250 | .875 | 2 | 1 | 8/7-14 |
| CCF 2 1/2 B | CCF 2 1/2 SB | 2.500 | 1.500 | 1.000 | 2 1/4 | 1 1/8 | 1-14 |
| CCF 2 3/4 B | CCF 2 3/4 SB | 2.750 | 1.500 | 1.000 | 2 1/4 | 1 1/8 | 1-14 |
| CCF 3 B | CCF 3 SB | 3.000 | 1.750 | 1.250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CCF 3 1/4 B | CCF 3 1/4 SB | 3.250 | 1.750 | 1.250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CCF 3 1/2 B | CCF 3 1/2 SB | 3.500 | 2.000 | 1.375 | 2 3/4 | 1 3/8 | 1 3/8-12 |
| CCF 4 B | CCF 4 SB | 4.000 | 2.250 | 1.500 | 3 rưỡi | 1 1/2 | 1 2/1-12 |
| - | CCF 5 SB | 5.000 | 2.750 | 2.000 | 5 1/16 | 2 9/16 | 2-12 |
| - | CCF 6 SB | 6.000 | 3.250 | 2.500 | 6 | 3 | 2 1/2-12 |
| - | CCF 7 SB | 7.000 | 3.750 | 3.000 | 7 16/11 | 4 1/8 | 3-12 |
| - | CCF 8 SB | 8.000 | 4.250 | 3.250 | 8 1/2 | 4 1/4 | 3 1/4-4 |
| - | CCF 9 SB | 9.000 | 4.750 | 3.750 | 9 rưỡi | 4 3/4 | 3 1/2-4 |
| - | CCF 10 SB | 10.000 | 5.250 | 4.250 | 10 | 4 3/4 | 3 1/2-4 |
| không niêm phong | niêm phong | Lỗ dầu | LUB.KÍCH THƯỚC LẮP ĐẶT (F) | Đề xuất.Lực kẹp (LBS.) | Xếp hạng tải cơ bản | ||
| Trung tâm lỗ (HC) | Lỗ Dia.(HD) | tối đa.Công suất tĩnh (LBS.) | tối đa.Dyn.Công suất (LBS.) | ||||
| CCF 1/2 NB | CCF 1/2 N SB | - | - | - | 15 | 720 | 620 |
| CCF 1/2 B | CCF 1/2 SB | - | - | - | 15 | 790 | 680 |
| CCF 9/16 B | CCF 9/16 SB | - | - | - | 15 | 790 | 680 |
| CCF 5/8 NB | CCF 5/8 N SB | - | - | - | 35 | 1085 | 930 |
| CCF 5/8 B | CCF 5/8 SB | - | - | - | 35 | 1215 | 955 |
| CCF 16/11 B | CCF 16/11 SB | - | - | - | 35 | 1215 | 955 |
| CCF 3/4 B | CCF 3/4 SB | 1/4 | 32/3 | 16/3 | 95 | 2065 | 1660 |
| CCF 7/8 B | CCF 7/8 SB | 1/4 | 32/3 | 16/3 | 95 | 2065 | 1660 |
| CCF 1 B | CCF 1 SB | 1/4 | 32/3 | 16/3 | 250 | 3060 | 2225 |
| CCF 1 1/8 B | CCF 1 1/8 SB | 1/4 | 32/3 | 16/3 | 250 | 3060 | 2225 |
| CCF 1 1/4 B | CCF 1 1/4 SB | 16/5 | 32/3 | 16/3 | 350 | 4250 | 3930 |
| CCF 1 3/8 B | CCF 1 3/8 SB | 16/5 | 32/3 | 16/3 | 350 | 4250 | 3930 |
| CCF 1 1/2 B | CCF 1 1/2 SB | 3/8 | 32/3 | 16/3 | 650 | 5640 | 4840 |
| CCF 1 5/8 B | CCF 1 5/8 SB | 3/8 | 32/3 | 16/3 | 650 | 5640 | 4840 |
| CCF 1 3/4 B | CCF 1 3/4 SB | 16/7 | 32/3 | 16/3 | 1250 | 7920 | 6385 |
| CCF 1 7/8 B | CCF 1 7/8 SB | 16/7 | 32/3 | 16/3 | 1250 | 7920 | 6385 |
| CCF 2 B | CCF 2 SB | 1/2 | 1/8 | 16/3 | 1500 | 10570 | 8090 |
| CCF 2 1/4 B | CCF 2 1/4 SB | 1/2 | 1/8 | 16/3 | 1500 | 10570 | 8090 |
| CCF 2 1/2 B | CCF 2 1/2 SB | 16/9 | 1/8 | 16/3 | 2250 | 16450 | 11720 |
| CCF 2 3/4 B | CCF 2 3/4 SB | 16/9 | 1/8 | 16/3 | 2250 | 16450 | 11720 |
| CCF 3 B | CCF 3 SB | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| CCF 3 1/4 B | CCF 3 1/4 SB | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| CCF 3 1/2 B | CCF 3 1/2 SB | 16/11 | 1/8 | 1/4 | 4200 | 31625 | 22800 |
| CCF 4 B | CCF 4 SB | 3/4 | 1/8 | 1/4 | 5000 | 44770 | 29985 |
| - | CCF 5 SB | 7/8 | 16/3 | NPT 1/4” | 5000 | 67950 | 46575 |
| - | CCF 6 SB | 1 | 16/3 | NPT 1/4” | 5000 | 80450 | 60000 |
| - | CCF 7 SB | 1 1/4 | 16/3 | NPT 1/4” | 5000 | 106930 | 75380 |
| - | CCF 8 SB | - | - | NPT 1/4” | 5000 | 144100 | 92200 |
| - | CCF 9 SB | - | - | NPT 1/4” | 5000 | 183430 | 113260 |
| - | CCF 10 SB | - | - | NPT 1/4” | 5000 | 215565 | 131545 |
