Thông tin chi tiết sản phẩm:
|
| Tên: | Khe Tuốc nơ vít theo dõi inch Stud Cam hình trụ | Nguyên liệu: | Thép chịu lực hợp kim cao / Thép không gỉ chất lượng cao |
|---|---|---|---|
| tính năng gắn kết: | Tuốc nơ vít Loại rãnh | Bề mặt hoàn thiện: | Kết thúc oxit đen |
| Kích thước: | inch | Loại hình xây dựng cơ bản: | Đường kính ngoài hình trụ |
| các yếu tố lăn: | Con lăn kim bổ sung đầy đủ | Cấu hình hệ thông: | Với ống lót lệch tâm |
| Loại con dấu: | Niêm phong / Không có con dấu / Tùy chỉnh | bôi trơn: | Mỡ Shell 3# |
| Điểm nổi bật: | mcgill Stud Type Cam Follower,theo dõi cam hình trụ được niêm phong,bổ sung đầy đủ theo dõi cam hình trụ |
||

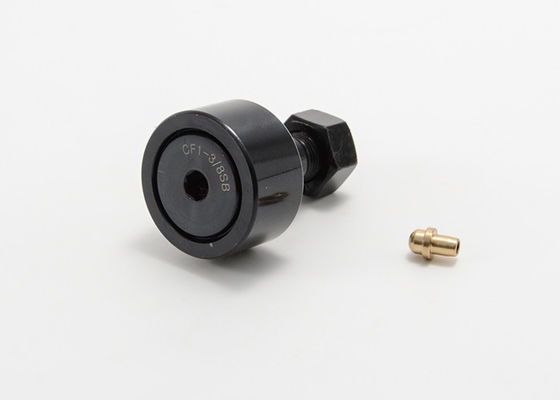

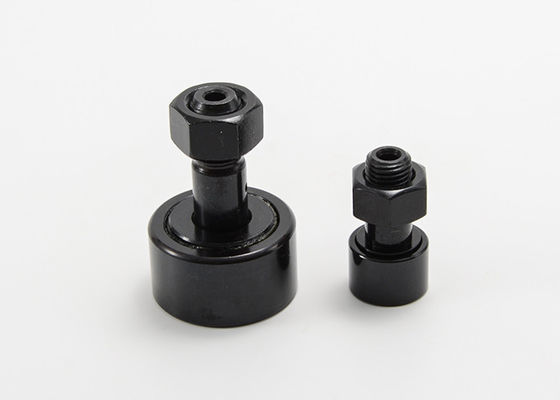

McGill Cylindrical Inch Stud Cam Follower Khe Tuốc nơ vít Kín CFE 1/2 S
Tổ hợp vòng bi không lắp ráp bao gồm các mương bên trong và bên ngoài được mài chính xác.Chúng cũng có các phần tử lăn hình kim, quả cầu, hình côn hoặc hình trụ được bổ sung đầy đủ hoặc riêng biệt được chế tạo với một chốt tích hợp.Các phiên bản stud nặng dành cho tải nặng, tải sốc và các ứng dụng yêu cầu độ lệch tối thiểu.Ngoại trừ đường kính đinh tán và thiết kế tấm cuối, các phiên bản đinh tán tiêu chuẩn và nặng hầu như giống hệt nhau.
MOUETTEthiết kế và sản xuất một dòng phụ tùng cam hoàn chỉnh cho các ứng dụng công nghiệp, bao gồm máy công cụ, rô-bốt công nghiệp, sản xuất linh kiện điện tử, thiết bị tự động hóa văn phòng và các môi trường khắc nghiệt đòi hỏi khả năng chống ăn mòn cao hơn.Con lăn theo cam và con lăn theo dõi cung cấp các giải pháp chống ma sát để chuyển chuyển động quay thành chuyển động tuyến tính hoặc hỗ trợ lực đẩy hướng tâm thuần túy hoặc lực đẩy kết hợp tùy thuộc vào loại phần tử lăn.
Người theo dõi cam bằng thép không gỉ dành cho môi trường khắc nghiệt đòi hỏi khả năng chống ăn mòn tăng lên.Sự lựa chọn tuyệt vời cho việc sử dụng ngoài trời hoặc cho các ứng dụng như cơ sở sản xuất thực phẩm đòi hỏi phải tẩy rửa và làm sạch thường xuyên.Mouette cung cấp nhiều bảng trao đổi hơn, chẳng hạn như vòng bi theo dõi cam mcgill, theo dõi iko cam, theo dõi skf cam, theo dõi ina cam, theo dõi cam rbc, theo dõi cam smith và theo dõi cam nsk.
Thông số kỹ thuật của Tuốc nơ vít Inch Stud Cam Follower Khe cắm Tuốc nơ vít Sê-ri CFE:
| không niêm phong | niêm phong | Đường kính con lăn.(RD) | Chiều rộng con lăn (W) | Chiều dài bụi cây lệch tâm (G) | Đường kính bụi cây lập dị.(BD) | Chiều dài nghiên cứu (SL) | tối thiểuChiều dài chủ đề (TL) | Tốt THR'DS. | ECC. |
| CFE 1/2 | CFE 1/2 S | .500 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 | .010 |
| CFE 16/9 | CFE 9/16 S | .5625 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 | .010 |
| CFE 5/8 | CFE 5/8 S | .625 | .4375 | .437 | .375 | 3/4 | 16/5 | 4-28/1 | .015 |
| CFE 16/11 | CFE 16/11 S | .6875 | .4375 | .437 | .375 | 3/4 | 16/5 | 4-28/1 | .015 |
| CFE 3/4 | CFE 3/4 S | .750 | .500 | .500 | .500 | 7/8 | 3/8 | 8/3-24 | .015 |
| CFE 7/8 | CFE 7/8 S | .875 | .500 | .500 | .500 | 7/8 | 3/8 | 8/3-24 | .015 |
| CFE 1 | CFE 1 S | 1.000 | .625 | .500 | .625 | 1 | 1/2 | 16-20/7 | .030 |
| CFE 1 1/8 | CFE 1 1/8 S | 1.125 | .625 | .500 | .625 | 1 | 1/2 | 16-20/7 | .030 |
| CFE 1 1/4 | CFE 1 1/4 S | 1.250 | .750 | .625 | .687 | 1 1/4 | 5/8 | 2/1-20 | .030 |
| CFE 1 3/8 | CFE 1 3/8 S | 1.375 | .750 | .625 | .687 | 1 1/4 | 5/8 | 2/1-20 | .030 |
| CFE 1 1/2 | CFE 1 1/2 S | 1.500 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 | .030 |
| CFE 1 5/8 | CFE 1 5/8 S | 1.625 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 | .030 |
| CFE 1 3/4 | CFE 1 3/4 S | 1.750 | 1.000 | .875 | 1.000 | 1 3/4 | 7/8 | 3/4-16 | .030 |
| CFE 1 7/8 | CFE 1 7/8 S | 1.875 | 1.000 | .875 | 1.000 | 1 3/4 | 7/8 | 3/4-16 | .030 |
| CFE 2 | CFE 2 S | 2.000 | 1.250 | 1.000 | 1.187 | 2 | 1 | 8/7-14 | .030 |
| CFE 2 1/4 | CFE 2 1/4 S | 2.250 | 1.250 | 1.000 | 1.187 | 2 | 1 | 8/7-14 | .030 |
| CFE 2 1/2 | CFE 2 1/2 S | 2.500 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 | .030 |
| CFE 2 3/4 | CFE 2 3/4 S | 2.750 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 | .030 |
| CFE 3 | CFE 3 S | 3.000 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1/4-12 | .060 |
| CFE 3 1/4 | CFE 3 1/4 S | 3.250 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1/4-12 | .060 |
| CFE 3 1/2 | CFE 3 1/2 S | 3.500 | 2.000 | 1.375 | 1.812 | 2 3/4 | 1 3/8 | 1 3/8-12 | .060 |
| CFE 4 | CFE 4 S | 4.000 | 2.250 | 2.000 | 2.000 | 3 rưỡi | 1 1/2 | 1 2/1-12 | .060 |
| không niêm phong | niêm phong | LUB.KÍCH THƯỚC LẮP ĐẶT (F) | Đề xuất.Lực kẹp (LBS.) | Xếp hạng tải cơ bản | |
| tối đa.Công suất tĩnh (LBS.) | tối đa.Dyn.Công suất (LBS.) | ||||
| CFE 1/2 | CFE 1/2 S | 1/8 | 15 | 790 | 680 |
| CFE 16/9 | CFE 9/16 S | 1/8 | 15 | 790 | 680 |
| CFE 5/8 | CFE 5/8 S | 1/8 | 35 | 1215 | 955 |
| CFE 16/11 | CFE 16/11 S | 1/8 | 35 | 1215 | 955 |
| CFE 3/4 | CFE 3/4 S | 16/3 | 95 | 2065 | 1660 |
| CFE 7/8 | CFE 7/8 S | 16/3 | 95 | 2065 | 1660 |
| CFE 1 | CFE 1 S | 16/3 | 250 | 3060 | 2225 |
| CFE 1 1/8 | CFE 1 1/8 S | 16/3 | 250 | 3060 | 2225 |
| CFE 1 1/4 | CFE 1 1/4 S | 16/3 | 350 | 4250 | 3930 |
| CFE 1 3/8 | CFE 1 3/8 S | 16/3 | 350 | 4250 | 3930 |
| CFE 1 1/2 | CFE 1 1/2 S | 16/3 | 650 | 5640 | 4840 |
| CFE 1 5/8 | CFE 1 5/8 S | 16/3 | 650 | 5640 | 4840 |
| CFE 1 3/4 | CFE 1 3/4 S | 16/3 | 1250 | 7920 | 6385 |
| CFE 1 7/8 | CFE 1 7/8 S | 16/3 | 1250 | 7920 | 6385 |
| CFE 2 | CFE 2 S | 16/3 | 1500 | 10570 | 8090 |
| CFE 2 1/4 | CFE 2 1/4 S | 16/3 | 1500 | 10570 | 8090 |
| CFE 2 1/2 | CFE 2 1/2 S | 16/3 | 2250 | 16450 | 11720 |
| CFE 2 3/4 | CFE 2 3/4 S | 16/3 | 2250 | 16450 | 11720 |
| CFE 3 | CFE 3 S | 1/4 | 3450 | 24910 | 15720 |
| CFE 3 1/4 | CFE 3 1/4 S | 1/4 | 3450 | 24910 | 15720 |
| CFE 3 1/2 | CFE 3 1/2 S | 1/4 | 4200 | 31625 | 22800 |
| CFE 4 | CFE 4 S | 1/4 | 5000 | 44770 | 29985 |
