Thông tin chi tiết sản phẩm:
|
| Tên: | Sê-ri inch vòng trong được gia công bằng thép chịu lực crom | Nguyên liệu: | Thép/Thép không gỉ chất lượng chịu lực hợp kim cao |
|---|---|---|---|
| Số liệu/Inch: | Dòng inch | Bề mặt hoàn thiện: | Bề mặt thép chịu lực gia công trung tính |
| Phạm vi kích thước: | Đường kính trục của Dòng IRB nằm trong khoảng từ 5/16 đến 2½ inch | Loại hình xây dựng cơ bản: | Thông qua các vòng nối đất chính xác được làm cứng |
| Đăng kí: | Vòng trong để sử dụng chung | Xử lý: | gia công |
| Điểm nổi bật: | Vòng trong ổ trục LRB,Vòng trong ổ trục crom,vòng trong ổ trục MI 10 N |
||
Sê-ri inch vòng trong được gia công bằng thép chịu lực crom LRB61012 LRB202420
Các vòng trong có thể được tích hợp với các ổ lăn kim loại có vỏ hoặc được gia công khác nhau để mang lại sự hỗ trợ tốt cho các con lăn mà không lo trục bị mài mòn sớm.Chúng tôi xử lý nhiệt và mài các vòng trong của chúng tôi đến dung sai chặt chẽ để tạo ra các đường lăn cứng, dai cho các ứng dụng không thể tạo bề mặt trục theo thuộc tính độ cứng hoặc độ nhám cụ thể.Chúng là một giải pháp thay thế kinh tế cho ống lót vì chúng không yêu cầu bất kỳ gia công bổ sung nào.

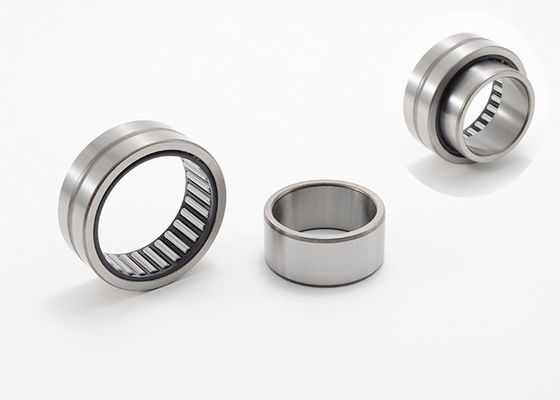

Vòng trong cho vòng bi kim loại gia công
Các vòng trong của ổ lăn kim loại gia công có nhiều kích thước khác nhau.Các vòng trong Sê-ri LRB loại inch cung cấp đường kính trục từ ⅜ đến 3¾ inch và các phiên bản có lỗ dầu để bôi trơn dễ dàng hơn.
MUETTE cung cấp thêm các vòng trong được gia công trên bàn trao đổi, cả vòng trong tiêu chuẩn và tùy chỉnh, bằng Thép chất lượng chịu lực hợp kim cao 100Cr6 và Thép không gỉ 440C.
Thông số kỹ thuật của sê-ri inch vòng trong được gia công:
|
trục Đường kính |
Ổ đỡ trục chỉ định |
Khối lượng khoảng |
Kích thước ranh giới | ||||
| đ | F | b | |||||
| mm | g | Trong | mm | Trong | mm | mm | |
|
9.525 (3.8) |
LRB 61012 | 18,5 | 3/8 | 9.525 | 3/8 | 15.875 | 19.300 |
|
12.700 (1/2) |
LRB 81212 | 23,5 | 1/2 | 12.700 | 3/4 | 19.050 | 19.300 |
| LRB 81216 | 31 | 1/2 | 12.700 | 3/4 | 19.050 | 25.650 | |
|
15.875 (5/8) |
LRB 101412 | 28 | 5/8 | 15.875 | 7/8 | 22.225 | 19.300 |
| LRB 101416 | 37,5 | 5/8 | 15.875 | 7/8 | 22.225 | 25.650 | |
|
19.050 (3/4) |
LRB 121612 | 33 | 3/4 | 19.050 | 1 | 25.400 | 19.300 |
| LRB 121616 | 44 | 3/4 | 19.050 | 1 | 25.400 | 25.650 | |
|
22.225 (7/8) |
LRB 141816 | 50 | 7/8 | 22.225 | 8/11 | 28.575 | 25.650 |
| LRB 141820 | 62 | 7/8 | 22.225 | 8/11 | 28.575 | 32.000 | |
|
25.400 (1) |
LRB 162016 | 56 | 1 | 25.4 | 4/11 | 31.750 | 25.650 |
| LRB 162020 | 72 | 1 | 25.4 | 4/11 | 31.750 | 32.000 | |
|
28.575 (8/11) |
LRB 182216 | 63 | 8/11 | 28.575 | 13/8 | 34.925 | 25.650 |
| LRB 182220 | 77 | 8/11 | 28.575 | 13/8 | 34.925 | 32.000 | |
|
31.750 (4/11) |
LRB 202406 | 71 | 4/11 | 31.750 | 2/11 | 38.100 | 25.650 |
| LRB 202420 | 86 | 4/11 | 31.750 | 2/11 | 38.100 | 32.000 | |
|
34.925 (13/8) |
LRB 222616 | 77 | 13/8 | 34.925 | 2/11 | 41.275 | 25.650 |
| LRB 222620 | 96 | 13/8 | 34.925 | 15/8 | 41.275 | 32.000 | |
|
38.100 (2/11) |
LRB 242816 | 80 | 2/11 | 38.100 | 15/8 | 44.450 | 25.650 |
| LRB 242820 | 100 | 2/11 | 38.10 | 13/4 | 44.450 | 32.000 | |
| LRB 243020 | 155 | 2/11 | 38.100 | 13/4 | 47.625 | 32.000 | |
|
41.275 (15/8) |
LRB 263212 | 135 | 15/8 | 41.275 | 2 | 50.800 | 25.650 |
| LRB 263220 | 170 | 15/8 | 41.275 | 2 | 50.800 | 32.000 | |
|
44.450 (13/4) |
LRB 283624 | 300 | 13/4 | 44.450 | 21/4 | 57.450 | 38.350 |
| LRB 283628 | 345 | 13/4 | 44.450 | 21/4 | 57.450 | 44.700 | |
|
50.800 (2) |
LRB 324024 | 335 | 2 | 50.800 | 21/2 | 63.500 | 38.350 |
| LRB 324028 | 390 | 2 | 50.800 | 21/2 | 63.500 | 44.700 | |
|
57.150 (21/4) |
LRB 364424 | 375 | 21/4 | 57.150 | 23/4 | 69.850 | 38.350 |
| LRB 364428 | 440 | 21/4 | 57.150 | 23/4 | 69.850 | 44.700 | |
|
63.500 (21/2) |
LRB 404824 | 410 | 21/2 | 63.500 | 3 | 76.500 | 38.350 |
| LRB 404828 | 480 | 21/2 | 63.500 | 3 | 76.500 | 44.700 | |
|
69.850 (23/4) |
LRB 445228 | 530 | 23/4 | 69.850 | 31/4 | 82.550 | 44.700 |
| LRB 445232 | 600 | 23/4 | 69.850 | 31/4 | 82.550 | 51.050 | |
|
76.200 (3) |
LRB 485632 | 640 | 3 | 76.200 | 31/2 | 88.900 | 51.050 |
|
82.550 (31/4) |
LRB 526032 | 690 | 31/4 | 82.550 | 33/4 | 95.250 | 51.050 |
|
88.900 (31/2) |
LRB 566432 | 750 | 31/2 | 88.900 | 4 | 101.60 | 51.050 |
