Thông tin chi tiết sản phẩm:
|
| Tên: | Vòng trong bằng thép crom cho vòng bi lăn kim loại Shell | Nguyên liệu: | Thép chịu lực hợp kim cao chất lượng 100Cr6 |
|---|---|---|---|
| Phần số: | IRT3020, IRT404520, IRT405040 | Bề mặt hoàn thiện: | bề mặt gia công |
| Phạm vi kích thước: | đường kính trục từ 7 đến 60 mm | Loại hình xây dựng cơ bản: | Vòng trong được xử lý nhiệt và mài |
| rãnh bôi trơn: | Không | Xử lý: | gia công |
| Điểm nổi bật: | Vòng bi IRT bên trong và vòng bi bên ngoài,vòng bi bên trong và vòng bi bên ngoài,vòng bi bên trong MI 10 N |
||

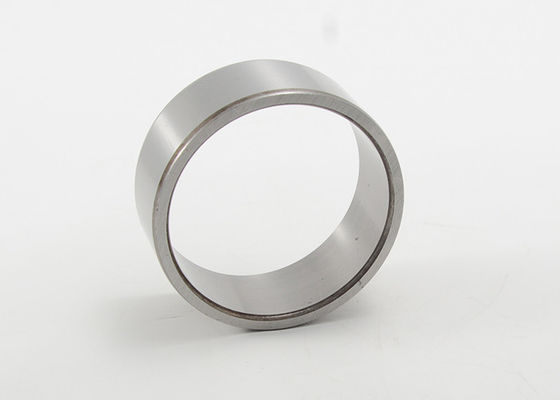

Vòng trong bằng thép crom cho vòng bi lăn kim loại vỏ IRT3020 IRT404520
Các vòng trong có thể được tích hợp với các ổ lăn kim loại có vỏ hoặc được gia công khác nhau để mang lại sự hỗ trợ tốt cho các con lăn mà không lo trục bị mài mòn sớm.Chúng tôi xử lý nhiệt và mài các vòng trong của chúng tôi đến dung sai chặt chẽ để tạo ra các đường lăn cứng, dai cho các ứng dụng không thể tạo bề mặt trục theo thuộc tính độ cứng hoặc độ nhám cụ thể.Chúng là một giải pháp thay thế kinh tế cho ống lót vì chúng không yêu cầu bất kỳ gia công bổ sung nào.Các vòng bên trong rộng cũng có sẵn để chứa các trục di chuyển dọc trục hoặc các vòng đệm liền kề với các ổ trục.

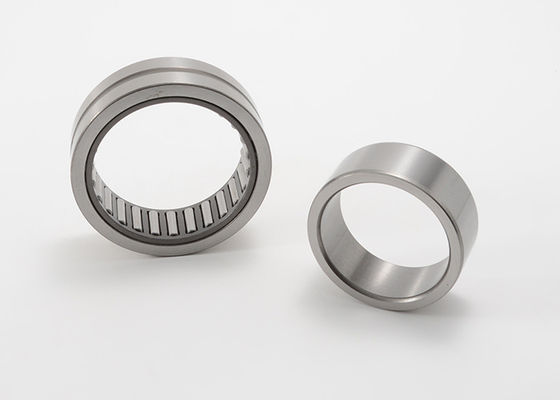

Sê-ri IRT Vòng trong cho Vòng bi lăn kim kiểu vỏ
Các vòng này được thiết kế để mang lại bề mặt bền cho các ổ lăn kim kiểu vỏ sò có rãnh không gia công.Các vòng trong Sê-ri IRT loại hệ mét có sẵn với đường kính trục từ 7 đến 60 mm.
Vòng trong bằng thép crom được gia công cho vòng bi lăn kim loại vỏ Sê-ri IRT Thông số kỹ thuật:
|
trục Diam- muôn đời |
Ổ đỡ trục chỉ định |
Khối lượng khoảng |
Kích thước ranh giới | ||
| đ | F | b | |||
| mm | g | mm | |||
| 22 | IRT222616 | 22 | 26 | 16 | |
| IRT2216 | 19.1 | 22 | 26 | 16,5 | |
| IRT222620 | 22 | 26 | 20 | ||
| IRT2220 | 24 | 22 | 26 | 20,5 | |
| IRT222817 | 22 | 28 | 17 | ||
| IRT222820 | 22 | 28 | 20 | ||
| IRT2220-1 | 37 | 22 | 28 | 20,5 | |
| IRT222823 | 22 | 28 | 23 | ||
| IRT222830 | 22 | 28 | 30 | ||
| IRT2230-1 | 55,5 | 22 | 28 | 30,5 | |
| 23 | IRT242813 | 23 | 28 | 13 | |
| IRT242826 | 23 | 28 | 26 | ||
| 25 | IRT252920 | 25 | 29 | 20 | |
| IRT2520 | 26,5 | 25 | 29 | 20,5 | |
| IRT252930 | 25 | 29 | 30 | ||
| IRT2530 | 40 | 25 | 29 | 30,5 | |
| IRT253015 | 25 | 30 | 15 | ||
| IRT2515-1 | 25,5 | 25 | 30 | 15,5 | |
| IRT253017 | 25 | 30 | 17 | ||
| IRT253020 | 25 | 30 | 20 | ||
| IRT2520-1 | 34 | 25 | 30 | 20,5 | |
| IRT253023 | 25 | 30 | 23 | ||
| IRT253025 | 25 | 30 | 25 | ||
| IRT2525-1 | 42,5 | 25 | 30 | 25,5 | |
| IRT2526-1 | 44 | 25 | 30 | 26,5 | |
| IRT253030 | 25 | 30 | 30 | ||
| 25 | IRT2530-1 | 50,5 | 25 | 30 | 30,5 |
| IRT253032 | 25 | 30 | 32 | ||
| IRT253038 | 25 | 30 | 38 | ||
| IRT2538-1 | 64 | 25 | 30 | 38,5 | |
| IRT253222 | 25 | 32 | 22 | ||
| IRT253230 | 25 | 32 | 30 | ||
| 26 | IRT263013 | 26 | 30 | 13 | |
| IRT263026 | 26 | 30 | 26 | ||
| IRT263512 | 26 | 35 | 12 | ||
| 28 | IRT283217 | 28 | 32 | 17 | |
| IRT283220 | 28 | 32 | 20 | ||
| IRT2820 | 29,5 | 28 | 32 | 20,5 | |
| IRT283230 | 28 | 32 | 30 | ||
| IRT2830 | 44 | 28 | 32 | 30,5 | |
| IRT283820 | 28 | 38 | 20 | ||
| 30 | IRT3012 | 24,5 | 30 | 35 | 12,5 |
| IRT3015 | 30,5 | 30 | 35 | 15,5 | |
| IRT303517 | 30 | 35 | 17 | ||
| IRT303520 | 30 | 35 | 20 | ||
| IRT3020 | 40 | 30 | 35 | 20,5 | |
| IRT303523 | 30 | 35 | 23 | ||
| IRT303525 | 30 | 35 | 25 | ||
| IRT3025 | 50 | 30 | 35 | 25,5 | |
| IRT303530 | 30 | 35 | 30 | ||
| IRT3030 | 60 | 30 | 35 | 30,5 | |
| IRT303722 | 30 | 37 | 22 | ||
| IRT304216 | 30 | 42 | 16 | ||
| 32 | IRT323720 | 32 | 37 | 20 | |
| IRT3220 | 42,5 | 32 | 37 | 20,5 | |
| IRT333730 | 32 | 37 | 30 | ||
| IRT3230 | 63,5 | 32 | 37 | 30,5 | |
| IRT323732 | 32 | 37 | 32 | ||
| IRT323815 | 32 | 38 | 15 | ||
| IRT3215-1 | 39,5 | 32 | 38 | 15,5 | |
| IRT3220-1 | 52 | 32 | 38 | 20,5 | |
| IRT3225-1 | 64,5 | 32 | 38 | 25,5 | |
| IRT323825 | 32 | 38 | 25 | ||
| IRT3230-1 | 77,5 | 32 | 38 | 30,5 | |
| IRT323845 | 32 | 38 | 45 |
| 32 | IRT3245-1 | 115 | 32 | 38 | 45,5 |
| IRT324015 | 32 | 40 | 15 | ||
| IRT324020 | 32 | 40 | 20 | ||
| IRT324027 | 32 | 40 | 27 | ||
| IRT324030 | 32 | 40 | 30 | ||
| 35 | IRT354015 | 35 | 40 | 15 | |
| IRT354020 | 35 | 40 | 20 | ||
| IRT3520 | 46,5 | 35 | 40 | 20,5 | |
| IRT354025 | 35 | 40 | 25 | ||
| IRT3525 | 58 | 35 | 40 | 25,5 | |
| IRT354030 | 35 | 40 | 30 | ||
| IRT354034 | 35 | 40 | 34 | ||
| IRT354040 | 35 | 40 | 40 | ||
| IRT354040.5 | 91,5 | 35 | 40 | 40,5 | |
| IRT354220 | 35 | 42 | 20 | ||
| IRT354223 | 35 | 42 | 23 | ||
| IRT354227 | 35 | 42 | 27 | ||
| IRT544230 | 35 | 42 | 30 | ||
| IRT354236 | 35 | 42 | 36 | ||
| IRT354322 | 35 | 43 | 22 | ||
| 37 | IRT374232 | 37 | 42 | 32 | |
| 38 | IRT384320 | 38 | 43 | 20 | |
| IRT384330 | 38 | 43 | 30 | ||
| 40 | IRT404517 | 40 | 45 | 17 | |
| IRT404520 | 40 | 45 | 20 | ||
| IRT4020 | 52,5 | 40 | 45 | 20,5 | |
| IRT404525 | 40 | 45 | 25 | ||
| IRT4025 | 65,5 | 40 | 45 | 25,5 | |
| IRT404530 | 40 | 45 | 30 | ||
| IRT4030 | 78,5 | 40 | 45 | 30,5 | |
| IRT404540 | 40 | 45 | 40 | ||
| IRT40X45X40.5 | 104 | 40 | 45 | 40,5 | |
| IRT404822 | 40 | 48 | 22 | ||
| IRT404830 | 40 | 48 | 30 | ||
| IRT404840 | 40 | 48 | 40 | ||
| IRT405022 | 40 | 50 | 22 | ||
| IRT405030 | 40 | 50 | 30 | ||
| IRT405040 | 40 | 50 | 40 |
