Thông tin chi tiết sản phẩm:
|
| Tên: | Vòng trong gia công | Nguyên liệu: | Thép mạ crôm 100Cr6 |
|---|---|---|---|
| Phần số: | IR50X60X50 IR130X150X60 | Bề mặt hoàn thiện: | Bề mặt thép chịu lực gia công trung tính |
| Phạm vi kích thước: | Đường kính trục từ 14mm đến 220mm | Loại hình xây dựng cơ bản: | Thông qua các vòng nối đất chính xác được làm cứng |
| rãnh bôi trơn: | Có | Xử lý: | gia công |
| Điểm nổi bật: | Vòng bi kim IR vòng trong,vòng bi kim được gia công bên trong,vòng bi MI 10 N |
||

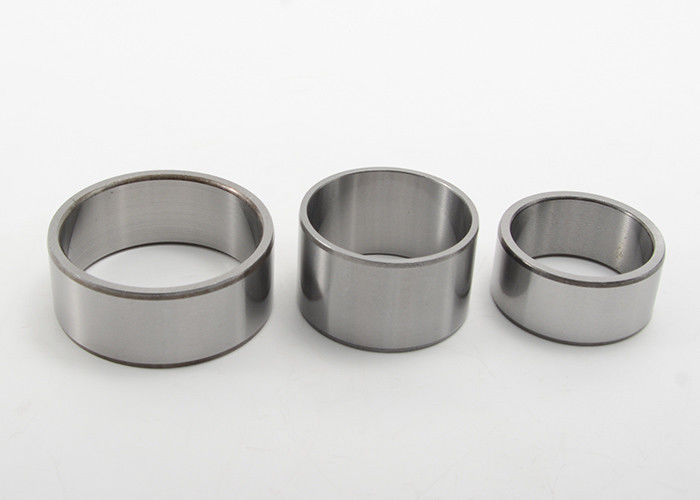

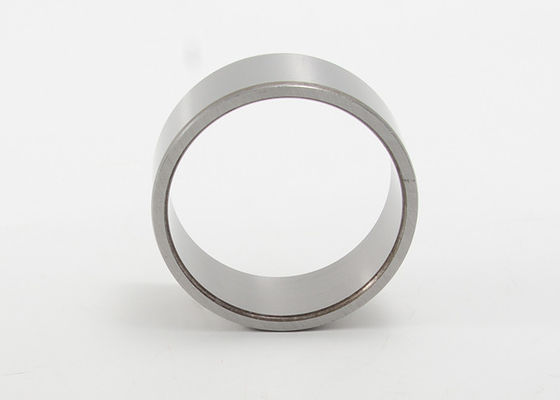

Vòng trong gia công bằng thép Chrome 100Cr6 IR50X60X50 IR130X150X60

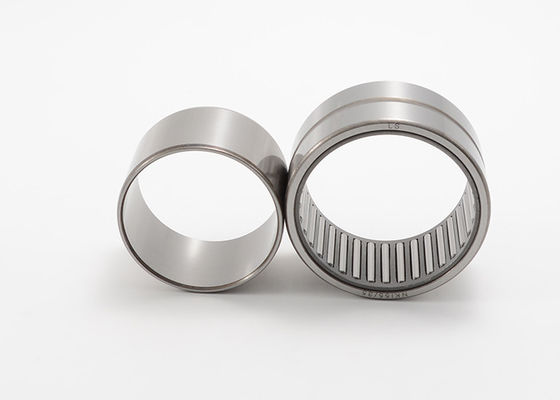

Vòng trong nối đất chính xác cung cấp rãnh cứng cho các con lăn khi được sử dụng với trục không cứng.Vòng chứa một lỗ dầu và rãnh hình khuyên để bôi trơn lại ổ trục và có thể được sử dụng với cả ổ trục CAGEROL và GUIDEROL hoặc có thể được sử dụng làm bạc lót trong các ứng dụng ổ trượt trơn.
Các vòng trong được gia công bằng thép Chrome 100Cr6 Sê-ri IR Thông số kỹ thuật:
|
trục đường kínhmuôn đời |
Ổ đỡ trục chỉ định |
Khối lượng khoảng |
Kích thước ranh giới | ||
| đ | F | b | |||
| mm | g | mm | |||
| 50 | IR50X55X26 | 50 | 55 | 26 | |
| IR50X55X35 | 112 | 50 | 55 | 35 | |
| IR50X55X40 | 50 | 55 | 40 | ||
| IR50X55X42 | 50 | 55 | 42 | ||
| IR50X55X45.5 | 50 | 55 | 45,5 | ||
| IR50X55X20 | 50 | 55.3 | 20.3 | ||
| IR50X56X21.5 | 50 | 56 | 21,5 | ||
| IR50X58X16 | 50 | 58 | 16 | ||
| IR50X58X22 | 115 | 50 | 58 | 22 | |
| IR50X58X23 | 119 | 50 | 58 | 23 | |
| IR50X58X40 | 209 | 50 | 58 | 40 | |
| IR50X60X20 | 129 | 50 | 60 | 20 | |
| IR50X60X25 | 163 | 50 | 60 | 25 | |
| IR50X60X25.5 | 50 | 60 | 25,5 | ||
| IR50X60X28 | 183 | 50 | 60 | 28 | |
| IR50X60X50 | 50 | 60 | 50 | ||
| IR50X60X50.5 | 50 | 60 | 50,5 | ||
| 51 | IR51X63X52 | 51 | 63 | 52 | |
| 54 | IR54X60X25 | 54 | 60 | 25 | |
| 55 | IR55X60X12 | 55 | 60 | 12 | |
| IR55X60X25 | 86 | 55 | 60 | 25 | |
| IR55X60X32.5EGS | 55 | 60 | 32,5 | ||
| IR55X60X35 | 121 | 55 | 60 | 35 | |
| IR55X60X36EGS | 55 | 60 | 36 | ||
| IR55X63X25 | 141 | 55 | 63 | 25 | |
| IR55X63X45 | 256 | 55 | 63 | 45 | |
| IR55X63X65.25 | 55 | 63 | 65,25 | ||
| IR55X65X20 | 55 | 65 | 20 | ||
| IR55X65X25 | 55 | 65 | 25 | ||
| IR55X65X28 | 198 | 55 | 65 | 28 | |
| IR55X65X30 | 55 | 65 | 30 | ||
| IR55X65X60 | 55 | 65 | 60 | ||
| IR55X65X90 | 55 | 65 | 90 | ||
| IR55X65X110 | 55 | 65 | 110 | ||
| 60 | IR60X68X25 | 152 | 60 | 68 | 25 |
| IR60X68X35 | 213 | 60 | 68 | 35 | |
| IR60X68X45 | 275 | 60 | 68 | 45 | |
| IR60X70X30 | 60 | 70 | 30 | ||
| IR60X70X25 | 195 | 60 | 70 | 25 | |
| 60 | IR60X70X28 | 216 | 60 | 70 | 28 |
| IR60X70X30 | 60 | 70 | 30 | ||
| IR60X70X35 | 60 | 70 | 35 | ||
| IR60X70X60 | 60 | 70 | 60 | ||
| IR60X73X35 | 60 | 73 | 35 | ||
| 65 | IR65X72X25 | 142 | 65 | 72 | 25 |
| IR65X72X45 | 259 | 65 | 72 | 45 | |
| IR65X73X25 | 164 | 65 | 73 | 25 | |
| IR65X75X28 | 230 | 65 | 75 | 28 | |
| IR65X75X30 | 65 | 75 | 30 | ||
| 70 | IR70X80X25 | 224 | 70 | 80 | 25 |
| IR70X80X30 | 267 | 70 | 80 | 30 | |
| IR70X80X54 | 487 | 70 | 80 | 54 | |
| IR70X80X56 | 506 | 70 | 80 | 56 | |
| IR70X80X60 | 70 | 80 | 60 | ||
| IR70X80X80 | 70 | 80 | 80 | ||
| 73 | IR73X80X35 | 73 | 80 | 35 | |
| 75 | IR75X85X35 | 238 | 75 | 85 | 35 |
| IR75X85X25 | 287 | 75 | 85 | 25 | |
| IR75X85X54 | 520 | 75 | 85 | 54 | |
| 78 | IR78X90X80 | 78 | 90 | 80 | |
| 80 | IR80X90X25 | 254 | 80 | 90 | 25 |
| IR80X90X30 | 304 | 80 | 90 | 30 | |
| IR80X90X35 | 355 | 80 | 90 | 35 | |
| IR80X90X54 | 550 | 80 | 90 | 54 | |
| IR80X92X50 | 80 | 92 | 50 | ||
| 85 | IR85X95X26 | 280 | 85 | 95 | 26 |
| IR85X95X30 | 85 | 95 | 30 | ||
| IR85X100X35 | 580 | 85 | 100 | 35 | |
| IR85X95X36 | 85 | 95 | 36 | ||
| IR85X100X63 | 100 | 85 | 100 | 63 | |
| 88 | IR88X100X30 | 88 | 100 | 30 | |
| 90 | IR90X100X26 | 294 | 90 | 100 | 26 |
| IR90X100X30 | 340 | 90 | 100 | 30 | |
| IR90X105X36 | 610 | 90 | 105 | 35 | |
| IR90X105X63 | 1110 | 90 | 105 | 63 | |
| IR90X110X35 | 90 | 110 | 56 | ||
| 95 | IR95X105X26 | 313 | 95 | 105 | 26 |
| 130 | IR130X150X50 | 1690 | 130 | 150 | 50 |
| 130 | IR130X150X60 | 130 | 150 | 60 | |
| 140 | IR140X150X40 | 140 | 150 | 40 | |
| IR140X160X50 | 140 | 160 | 50 | ||
| IR140X160X50A | 1800 | 140 | 160 | 50 | |
| 150 | IR150X165X40 | 150 | 165 | 40 | |
| IR150X165X50 | 1120 | 150 | 165 | 50 | |
| IR150X170X60 | 150 | 170 | 60 | ||
| 160 | IR160X175X70 | 1200 | 160 | 175 | 70 |
| 170 | IR170X180X45 | 170 | 180 | 45 | |
| IR170X185X45 | 170 | 185 | 45 | ||
| 220 | IR220X240X50 | 220 | 240 | 50 |
