Thông tin chi tiết sản phẩm:
|
| Tên: | Vòng trong cho vòng bi lăn kim loại vỏ | Nguyên liệu: | Thép Chịu Lực 100Cr6/GCr15 |
|---|---|---|---|
| Phạm vi kích thước: | Đường kính trục. 7−60mm | Số liệu/Inch: | Hệ mét |
| rãnh bôi trơn: | Không | Đăng kí: | Vòng trong cho vòng bi lăn kim kiểu vỏ |
| Điểm nổi bật: | Vòng trong ổ trục IRT,vòng trong con lăn kim crom,vòng trong con lăn kim MI 10 N |
||

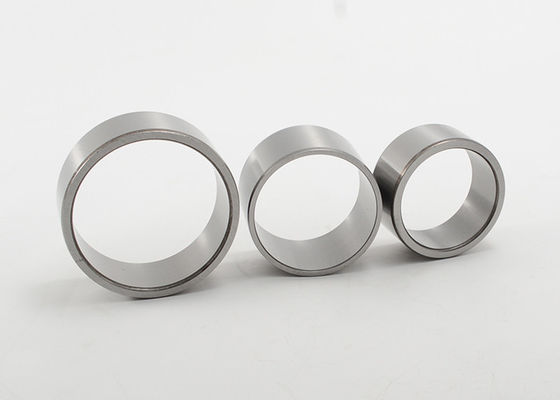

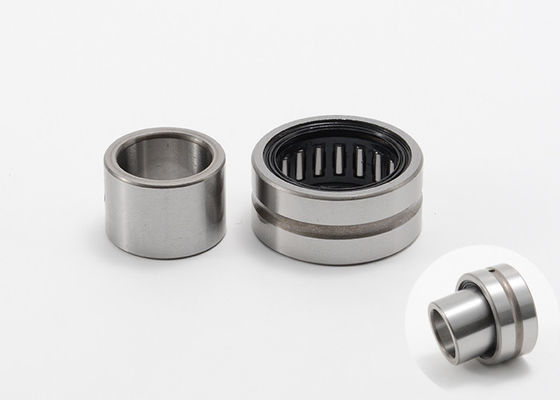

Vòng trong cho Vòng bi lăn kim loại vỏ IRT4520 IRT5550 IRT6050
Vòng trong cho vòng bi lăn kim kiểu vỏ
Các vòng này được thiết kế để mang lại bề mặt bền cho các ổ lăn kim kiểu vỏ sò có rãnh không gia công.Các vòng trong Sê-ri IRT loại hệ mét có sẵn với đường kính trục từ 7 đến 60 mm và Sê-ri IRB loại inch có đường kính trục từ 5/16 đến 2½ inch.
Chúng tôi cung cấp cả vòng trong tiêu chuẩn và tùy chỉnh, bằng Thép chất lượng chịu lực hợp kim cao 100Cr6 và thép không gỉ 440C.
Thông số kỹ thuật Vòng trong hệ mét cho Vòng bi lăn kim loại vỏ Sê-ri IRT:
|
trục đường kínhmuôn đời |
Ổ đỡ trục chỉ định |
Khối lượng khoảng |
Kích thước ranh giới | ||
| đ | F | b | |||
| mm | g | mm | |||
| 42 | IRT424720 | 42 | 47 | 20 | |
| IRT424730 | 42 | 47 | 30 | ||
| IRT424830 | 42 | 48 | 30 | ||
| 45 | IRT4512 | 36 | 45 | 50 | 12,5 |
| IRT4515 | 44,5 | 45 | 50 | 15,5 | |
| IRT455020 | 45 | 50 | 20 | ||
| IRT4520 | 59 | 45 | 50 | 20,5 | |
| IRT455025 | 45 | 50 | 25 | ||
| IRT4525 | 73 | 45 | 50 | 25,5 | |
| IRT455030 | 45 | 50 | 30 | ||
| IRT4530 | 87,5 | 45 | 50 | 30,5 | |
| IRT455035 | 45 | 50 | 35 | ||
| IRT4540 | 116 | 45 | 50 | 40,5 | |
| IRT4545 | 131 | 45 | 50 | 45,5 | |
| IRT455222 | 45 | 52 | 22 | ||
| IRT455240 | 45 | 52 | 40 | ||
| IRT455522 | 45 | 55 | 22 | ||
| IRT455540 | 45 | 55 | 40 | ||
| 48 | IRT485540 | 48 | 55 | 40 | |
| 50 | IRT505520 | 50 | 55 | 20 | |
| IRT5020-1 | 65 | 50 | 55 | 20,5 | |
| IRT505525 | 50 | 55 | 25 | ||
| IRT5025-1 | 81 | 50 | 55 | 25,5 | |
| IRT505530 | 50 | 55 | 30 | ||
| IRT5030-1 | 96,5 | 50 | 55 | 30,5 | |
| IRT505535 | 50 | 55 | 35 | ||
| IRT505540 | 50 | 55 | 40 | ||
| IRT5040-1 | 128 | 50 | 55 | 40,5 | |
| IRT505545 | 50 | 55 | 45 | ||
| IRT5045-1 | 144 | 50 | 55 | 45,5 | |
| IRT505550 | 50 | 55 | 50 | ||
| IRT5050-1 | 160 | 50 | 55 | 50,5 | |
| IRT505822 | 50 | 58 | 22 | ||
| IRT505830 | 50 | 58 | 30 | ||
| IRT505840 | 50 | 58 | 40 | ||
| IRT505845 | 50 | 58 | 45 | ||
| IRT506025 | 50 | 60 | 25 | ||
| IRT5025 | 169 | 50 | 60 | 25,5 | |
| IRT506028 | 50 | 60 | 28 | ||
| IRT506030 | 50 | 60 | 30 | ||
| 50 | IRT5030 | 205 | 50 | 60 | 30,5 |
| IRT506040 | 50 | 60 | 40 | ||
| IRT5040 | 270 | 50 | 60 | 40,5 | |
| IRT506045 | 50 | 60 | 45 | ||
| IRT506050 | 50 | 60 | 50 | ||
| 54 | IRT546345 | 54 | 63 | 45 | |
| 55 | IRT556025 | 55 | 60 | 25 | |
| IRT556030 | 55 | 60 | 30 | ||
| IRT556035 | 55 | 60 | 35 | ||
| IRT556238 | 55 | 62 | 38 | ||
| IRT556325 | 55 | 63 | 25 | ||
| IRT556345 | 55 | 63 | 45 | ||
| IRT556525 | 55 | 65 | 25 | ||
| IRT556528 | 55 | 65 | 28 | ||
| IRT556530 | 55 | 65 | 30 | ||
| IRT556545 | 55 | 65 | 45 | ||
| IRT556550 | 55 | 65 | 50 | ||
| IRT556560 | 55 | 65 | 60 | ||
| 60 | IRT606825 | 60 | 68 | 25 | |
| IRT606834 | 60 | 68 | 34 | ||
| IRT606835 | 60 | 68 | 35 | ||
| IRT606845 | 60 | 68 | 45 | ||
| IRT607025 | 60 | 70 | 25 | ||
| IRT607028 | 60 | 70 | 28 | ||
| IRT607030 | 60 | 70 | 30 | ||
| IRT607040 | 60 | 70 | 40 | ||
| IRT607045 | 60 | 70 | 45 | ||
| IRT607050 | 60 | 70 | 50 | ||
| IRT607060 | 60 | 70 | 60 | ||
| 65 | IRT657225 | 65 | 72 | 25 | |
| IRT657235 | 65 | 72 | 35 | ||
| IRT657325 | 65 | 73 | 25 | ||
| IRT657335 | 65 | 73 | 35 | ||
| IRT657528 | 65 | 75 | 28 | ||
| IRT657530 | 65 | 75 | 30 | ||
| IRT657535 | 75 | 75 | 35 | ||
| IRT657560 | 75 | 75 | 60 | ||
| 70 | IRT708025 | 70 | 80 | 25 | |
| IRT708030 | 70 | 80 | 30 |
| 70 | IRT708035 | 70 | 80 | 35 | |
| IRT708040 | 70 | 80 | 40 | ||
| IRT708050 | 70 | 80 | 50 | ||
| IRT708054 | 70 | 80 | 54 | ||
| IRT708060 | 70 | 80 | 60 | ||
| 75 | IRT758345 | 75 | 83 | 45 | |
| IRT758525 | 75 | 85 | 25 | ||
| IRT758530 | 75 | 85 | 30 | ||
| IRT758535 | 75 | 85 | 35 | ||
| IRT758554 | 75 | 85 | 54 | ||
| IRT759032 | 75 | 90 | 32 | ||
| 80 | IRT809025 | 80 | 90 | 25 | |
| IRT809030 | 80 | 90 | 30 | ||
| IRT809035 | 80 | 90 | 35 | ||
| IRT809040 | 80 | 90 | 40 | ||
| IRT809054 | 80 | 90 | 54 | ||
| 85 | IRT859526 | 85 | 95 | 26 | |
| IRT859536 | 85 | 95 | 36 | ||
| IRT859545 | 85 | 95 | 45 | ||
| IRT8510035 | 85 | 100 | 35 | ||
| 90 | IRT9010026 | 90 | 100 | 26 |
Vòng trong inch cho Vòng bi lăn kim loại vỏ Sê-ri IRB Thông số kỹ thuật:
|
trục đường kínhmuôn đời |
Ổ đỡ trục chỉ định |
Khối lượng khoảng |
Kích thước ranh giới | ||
| đ | F | b | |||
| mm | g | mm | |||
| 9.525 | IRB68 | 9.525 | 14.288 | 12,95 | |
| 12.7 | IRB812 | 12.7 | 17.462 | 19.3 | |
| IRB812-1 | 12.7 | 19.05 | 19.3 | ||
| 15.875 | IRB1012 | 15.875 | 22.225 | 19.3 | |
| 20 | IRB121616 | 20 | 25.4 | 25,65 | |
| 22.225 | IRB1416 | 22.225 | 28.575 | 25,65 | |
| 28.575 | IRB1820 | 28.575 | 34.925 | 32 | |
| 31,75 | IRB2020 | 31,75 | 38.1 | 32 |
