Thông tin chi tiết sản phẩm:
|
| Tên: | Vòng trong gia công | Vật liệu: | Thép chất lượng chịu lực hợp kim cao AISI52100 |
|---|---|---|---|
| Phần KHÔNG.: | MI 10, MI 10 N, MI 12, MI 12 N, MI14, MI 14 N, MI 16, MI 16 N, MI 20, MI 20 N, MI 24, MI 24 N | Bề mặt hoàn thiện: | Bề mặt thép chịu lực gia công trung tính |
| Inch/Số liệu: | Sê-ri Imperial（Inch） | Loại hình xây dựng cơ bản: | Thông qua các vòng nối đất chính xác được làm cứng |
| rãnh bôi trơn: | Có | Xử lý: | gia công |
| Điểm nổi bật: | Vòng bi bên trong vòng bi crom,vòng bi bên trong vòng bi MI 10 N,vòng bi lăn gia công |
||

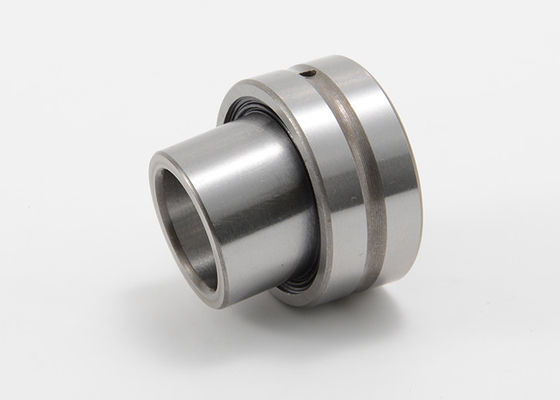

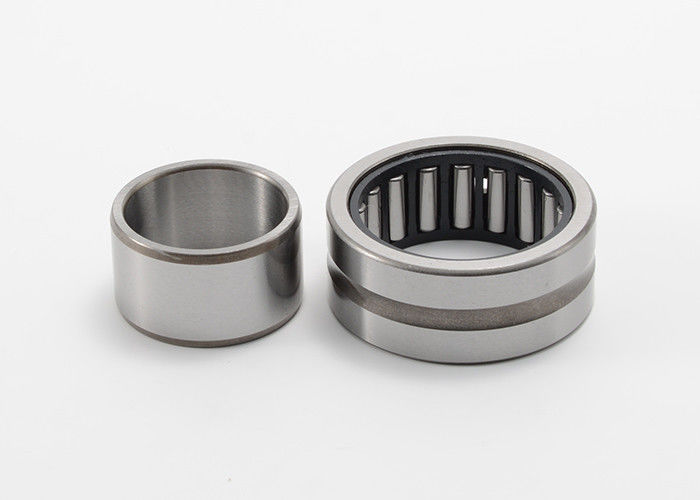

Vòng trong được gia công bằng thép crom cho vòng bi kim, kích thước inch
Vòng trong được gia công là một bộ phận thường được sử dụng trong các cụm ổ trục.Vòng trong nối đất chính xác cung cấp rãnh cứng cho các con lăn khi được sử dụng với trục không cứng.Vòng chứa một lỗ dầu và rãnh hình khuyên để bôi trơn lại ổ trục và có thể được sử dụng với cả ổ trục CAGEROL và GUIDEROL hoặc có thể được sử dụng làm bạc lót trong các ứng dụng ổ trượt trơn.
Mục đích của vòng trong được gia công là cung cấp đường chạy trơn tru và chính xác cho các phần tử lăn.Nó đảm bảo căn chỉnh phù hợp, giảm ma sát và cho phép truyền chuyển động quay hoặc chuyển động tuyến tính một cách hiệu quả.Quá trình gia công chính xác dẫn đến bề mặt hoàn thiện chất lượng cao và độ chính xác về kích thước, góp phần vào hiệu suất tổng thể và tuổi thọ của ổ trục.

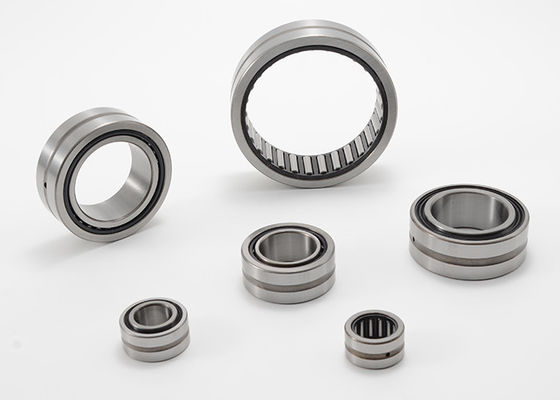

Vòng trong gia công thường được sử dụng trong nhiều loại vòng bi, bao gồm vòng bi, vòng bi lăn và vòng bi kim.Chúng là những thành phần quan trọng trong máy móc và thiết bị trong các ngành công nghiệp khác nhau, chẳng hạn như ô tô, hàng không vũ trụ, máy móc công nghiệp và truyền tải điện.
Lợi ích của việc sử dụng vòng trong được gia công bao gồm khả năng chịu tải được cải thiện, độ chính xác quay được nâng cao và giảm hao mòn.Quá trình gia công chính xác cho phép phân bổ tải tốt hơn, giảm nồng độ ứng suất và thúc đẩy hoạt động trơn tru hơn của ổ trục.
MUETTE cung cấp nhiều bàn trao đổi hơn, chẳng hạn như vòng trong được gia công bằng máy mcgill, vòng trong ina, vòng trong koyo, vòng trong torrington, vòng trong skf.
Chúng tôi cung cấp cả ống lót bên trong tiêu chuẩn và tùy chỉnh, bằng Thép chất lượng chịu lực hợp kim cao 100Cr6, Thép không gỉ 440C.
Thông số kỹ thuật của Vòng bi lăn được gia công Vòng trong Kích thước inch Sê-ri MI:
| Vòng trong | A (BORE DIA.) | B(BÊN TRONG OD) | W | h | R TỐI ĐA. | ||
| Phần số. | NOM. | TOL. | NOM. | TOL. | |||
| MI-6 | .3750 | -.0004 | .6245 | -.0004 | 1.010 | 32/3 | .025 |
| MI-6-N | .3750 | -.0004 | .6245 | -.0004 | .760 | 32/3 | .025 |
| MI-7-N | .4375 | -.0004 | .6245 | -.0004 | .760 | 32/3 | .025 |
| MI-8 | .5000 | -.0004 | .7493 | -.0005 | 1.010 | 1/8 | .040 |
| MI-8-N | .5000 | -.0004 | .7493 | -.0005 | .760 | 1/8 | .040 |
| MI-9-N | .5625 | -.0004 | .7493 | -.0005 | .760 | 1/8 | .040 |
| MI-10 | .6250 | -.0004 | .8743 | -.0005 | 1.010 | 1/8 | .040 |
| MI-10-N | .6250 | -.0004 | .8743 | -.0005 | .760 | 1/8 | .040 |
| MI-11-N | .6875 | -.0004 | .8743 | -.0005 | .760 | 1/8 | .040 |
| MI-12 | .7500 | -.0004 | .9993 | -.0005 | 1.010 | 1/8 | .040 |
| MI-12-N | .7500 | -.0004 | .9993 | -.0005 | .760 | 1/8 | .040 |
| MI-13 | .8125 | -.0005 | .9993 | -.0005 | 1.010 | 1/8 | .040 |
| MI-13-N | .8125 | -.0005 | .9993 | -.0005 | .760 | 1/8 | .040 |
| MI-14 | .8750 | -.0005 | 1.1241 | -.0005 | 1.260 | 1/8 | .040 |
| MI-14-N | .8750 | -.0005 | 1.1241 | -.0005 | 1.010 | 1/8 | .040 |
| MI-15 | .9375 | -.0005 | 1.1241 | -.0005 | 1.260 | 1/8 | .040 |
| MI-15-N | .9375 | -.0005 | 1.1241 | -.0005 | 1.010 | 1/8 | .040 |
| MI-16 | 1.0000 | -.0005 | 1.2491 | -.0006 | 1.260 | 1/8 | .040 |
| MI-16-N | 1.0000 | -.0005 | 1.2491 | -.0006 | 1.010 | 1/8 | .040 |
| MI-17 | 1,0625 | -.0005 | 1.3741 | -.0006 | 1.260 | 1/8 | .040 |
| MI-18 | 1.1250 | -.0005 | 1.3741 | -.0006 | 1.260 | 1/8 | .040 |
| MI-18-N | 1.1250 | -.0005 | 1.3741 | -.0006 | 1.010 | 1/8 | .040 |
| MI-19 | 1.1875 | -.0005 | 1,4990 | -.0006 | 1.260 | 1/8 | .060 |
| MI-20 | 1.2500 | -.0005 | 1,4990 | -.0006 | 1.260 | 1/8 | .060 |
| MI-20-N | 1.2500 | -.0005 | 1,4990 | -.0006 | 1.010 | 1/8 | .060 |
| MI-21 | 1.3125 | -.0005 | 1.6240 | -.0006 | 1.260 | 1/8 | .060 |
| MI-21-N | 1.3125 | -.0005 | 1.6240 | -.0006 | 1.010 | 1/8 | .060 |
| MI-22 | 1.3750 | -.0005 | 1.7490 | -.0006 | 1.260 | 1/8 | .060 |
| MI-22-4S | 1.3750 | -.0005 | 1.6240 | -.0006 | 1.260 | 1/8 | .060 |
| MI-23 | 1.4375 | -.0005 | 1.7490 | -.0006 | 1.260 | 1/8 | .060 |
| MI-24 | 1.5000 | -.0005 | 1.7490 | -.0006 | 1.260 | 1/8 | .060 |
| MI-24-N | 1.5000 | -.0005 | 1.7490 | -.0006 | 1.010 | 1/8 | .060 |
| MI-25 | 1.5625 | -.0005 | 1,9989 | -.0007 | 1.260 | 1/8 | .060 |
| MI-25-4S | 1.5625 | -.0005 | 1.8740 | -.0006 | 1.260 | 1/8 | .060 |
| MI-26 | 1.6250 | -.0005 | 1,9989 | -.0007 | 1.260 | 1/8 | .060 |
| MI-26-2S | 1.6250 | -.0005 | 1.9364 | -.0007 | 1.260 | 1/8 | .060 |
| MI-26-N | 1.6250 | -.0005 | 1,9989 | -.0007 | 1.010 | 1/8 | .060 |
| MI-27 | 1.6875 | -.0005 | 1,9989 | -.0007 | 1.260 | 1/8 | .060 |
| MI-28 | 1.7500 | -.0005 | 2.2489 | -.0007 | 1.760 | 16/3 | .060 |
| MI-28-N | 1.7500 | -.0005 | 2.2489 | -.0007 | 1.510 | 16/3 | .060 |
| MI-30 | 1.8750 | -.0005 | 2.2489 | -.0007 | 1.760 | 16/3 | .060 |
| MI-31 | 1.9375 | -.0005 | 2.2489 | -.0007 | 1.760 | 16/3 | .080 |
| MI-32 | 2.0000 | -.0005 | 2.2489 | -.0007 | 1.760 | 16/3 | .080 |
| MI-32-N | 2.0000 | -.0005 | 2.2489 | -.0007 | 1.510 | 16/3 | .080 |
| MI-34 | 2.1250 | -.0006 | 2.4989 | -.0007 | 1.760 | 16/3 | .080 |
| MI-35 | 2.1875 | -.0006 | 2.7489 | -.0007 | 1.760 | 16/3 | .080 |
| MI-36 | 2.2500 | -.0006 | 2.7489 | -.0007 | 1.760 | 16/3 | .080 |
| MI-36-N | 2.2500 | -.0006 | 2.7489 | -.0007 | 1.510 | 16/3 | .080 |
| MI-38 | 2,3750 | -.0006 | 2,9989 | -.0007 | 1.760 | 16/3 | .080 |
| MI-39 | 2,4375 | -.0006 | 2,9989 | -.0007 | 1.760 | 16/3 | .080 |
| MI-40 | 2.5000 | -.0006 | 2,9989 | -.0007 | 1.760 | 16/3 | .080 |
| MI-40-N | 2.5000 | -.0006 | 2,9989 | -.0007 | 1.510 | 16/3 | .080 |
| MI-42 | 2.6250 | -.0006 | 3.2487 | -.0009 | 1.760 | 16/3 | .080 |
| MI-44 | 2.7500 | -.0006 | 3.2487 | -.0009 | 1.760 | 16/3 | .080 |
| MI-46 | 2,8750 | -.0006 | 3.4987 | -.0009 | 2.010 | 1/4 | .080 |
| MI-47 | 2,9375 | -.0006 | 3.4987 | -.0009 | 2.010 | 1/4 | .080 |
| MI-48 | 3.0000 | -.0006 | 3.4987 | -.0009 | 2.010 | 1/4 | .080 |
| MI-48-N | 3.0000 | -.0006 | 3.4987 | -.0009 | 1.760 | 1/4 | .080 |
| MI-50 | 3.1250 | -.0006 | 3.7487 | -.0009 | 2.010 | 1/4 | .100 |
| MI-52 | 3.2500 | -.0006 | 3.7487 | -.0009 | 2.010 | 1/4 | .100 |
| MI-54 | 3,3750 | -.0008 | 3,9985 | -.0009 | 2.010 | 1/4 | .100 |
| MI-56 | 3.5000 | -.0008 | 3,9985 | -.0009 | 2.010 | 1/4 | .100 |
| MI-58 | 3.6250 | -.0008 | 4.2485 | -.0009 | 2.010 | 1/4 | .100 |
| MI-60 | 3.7500 | -.0008 | 4.2485 | -.0009 | 2.010 | 1/4 | .100 |
| MI-62 | 3,8750 | -.0008 | 4.2485 | -.0009 | 2.260 | 1/4 | .100 |
| MI-64 | 4.0000 | -.0008 | 4,9985 | -.0010 | 2.260 | 1/4 | .100 |
| MI-68 | 4.2500 | -.0008 | 4,9985 | -.0010 | 2.260 | 1/4 | .100 |
| MI-72 | 4.5000 | -.0008 | 5,4985 | -.0010 | 3.015 | 1/4 | .100 |
| MI-72-N | 4.5000 | -.0008 | 5,4985 | -.0010 | 2.515 | 1/4 | .100 |
| MI-80 | 5.0000 | -.0010 | 5,9983 | -.0010 | 3.015 | 16/5 | .120 |
| MI-80-N | 5.0000 | -.0010 | 5,9983 | -.0010 | 2.515 | 16/5 | .120 |
| MI-88 | 5.5000 | -.0010 | 6.4983 | -.0010 | 3.015 | 16/5 | .120 |
| MI-88-N | 5.5000 | -.0010 | 6.4983 | -.0010 | 2.515 | 16/5 | .120 |
| MI-96 | 6.0000 | -.0010 | 7.2481 | -.0012 | 3.015 | 16/5 | .120 |
| MI-104 | 6.5000 | -.0010 | 7.7481 | -.0012 | 3.015 | 16/5 | .120 |
| MI-112 | 7.0000 | -.0010 | 8.2481 | -.0012 | 3.015 | 16/5 | .120 |
| MI-120 | 7.5000 | -.0012 | 8,7480 | -.0012 | 3.015 | 16/5 | .120 |
| MI-128 | 8.0000 | -.0012 | 9.2480 | -.0012 | 3.015 | 16/5 | .160 |
Tất cả các kích thước được tính bằng inch.
Để biết thêm thông tin về khả năng chịu lực bên ngoài sản phẩm tiêu chuẩn của chúng tôi, vui lòng liên hệsales@mouettemachinery.com
