Thông tin chi tiết sản phẩm:
|
| Tên: | Vòng bi lăn hình trụ | Loại: | Vòng bi lăn hình trụ bán định vị Sê-ri SL1923 |
|---|---|---|---|
| Thiết kế cơ bản: | Hàng đơn bán định vị | Vật liệu chịu lực: | Thép chịu lực 100Cr6, GCr15, AISI 52100 |
| Inch - Số liệu: | Hệ mét | niêm phong: | Mở |
| loại lồng: | Bổ sung đầy đủ, Không có lồng | Chơi nội bộ xuyên tâm: | Chơi nội bộ bình thường |
| độ chính xác: | C3-Lỏng lẻo | Tính năng vòng ngoài: | Vòng ngoài mặt bích đôi |
| Điểm nổi bật: | Vòng bi một hàng SL192305,Vòng bi một hàng SL192311,con lăn hình trụ bán định vị |
||

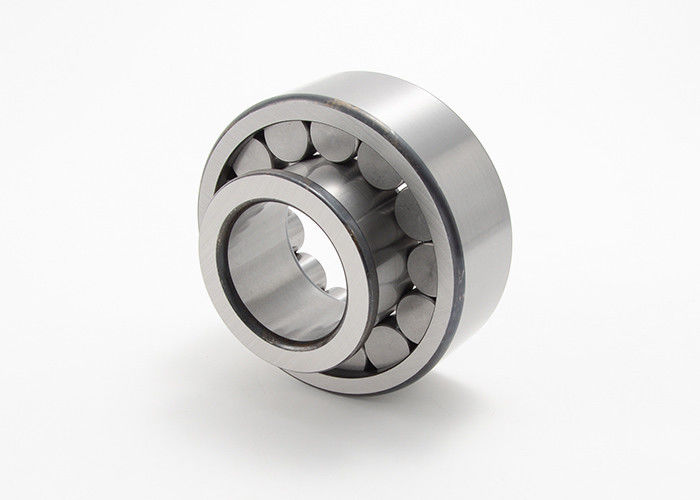

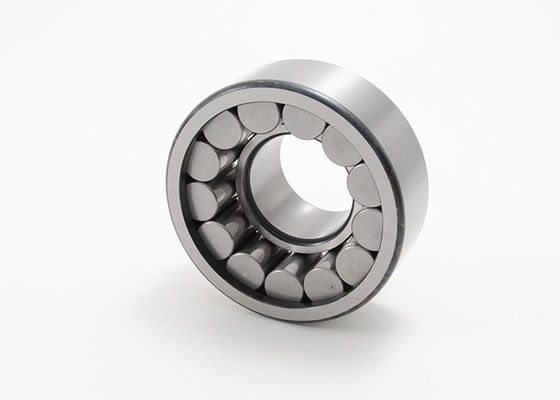

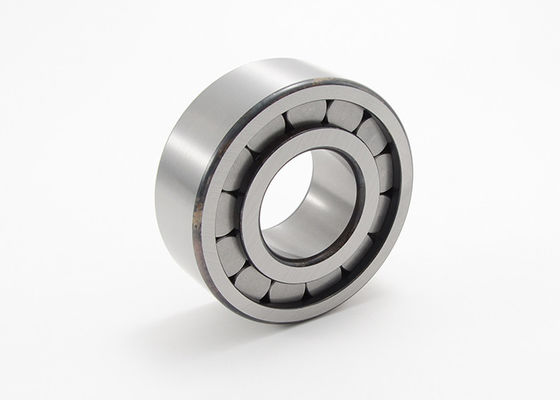

Vòng bi lăn hình trụ bán định vị SL192305 SL192311 SL192320
Vòng bi lăn hình trụ bổ sung đầy đủ một dãy có các vòng ngoài và trong đặc cùng với các con lăn hình trụ được dẫn hướng bằng gờ.Vì các ổ trục này có số lượng con lăn lớn nhất có thể nên chúng có khả năng chịu tải trọng hướng kính cực cao, độ cứng cao và phù hợp với các thiết kế đặc biệt nhỏ gọn.Tuy nhiên, do các điều kiện động học, chúng không đạt được tốc độ cao như khi sử dụng ổ lăn hình trụ có lồng.
Vòng bi bán định vị:
Vòng bi bán định vị có sẵn trong thiết kế một hàng như SL1818 (sê-ri kích thước 18), SL1829 (sê-ri kích thước 29), SL1830 (sê-ri kích thước 30), SL1822 (sê-ri kích thước 22) và SL1923 (sê-ri kích thước 23).Chúng có thể hỗ trợ không chỉ lực hướng tâm cao mà còn cả lực dọc trục theo một hướng và do đó có thể dẫn hướng trục theo một hướng.Chúng hoạt động như những ổ trục không định vị theo hướng ngược lại.
Dòng SL1923 chỉ có một gờ ở vòng trong và một bộ con lăn tự giữ.Do đó, vòng trong có thể được tháo ra khỏi ổ trục.Điều này làm cho việc lắp và tháo dỡ dễ dàng hơn nhiều.
niêm phong:
Vòng bi lăn hình trụ được cung cấp trong một thiết kế mở, không có con dấu.
bôi trơn:
Chúng không được bôi trơn khi vận chuyển ra ngoài, nhưng có thể được bôi trơn bằng dầu hoặc mỡ qua các mặt cuối.
Vòng bi lăn hình trụ một hàng bán định vị Sê-ri SL1923 Chi tiết:
|
Mã vòng bi |
kích thước | Khối lượng |
Tải cơ bản Xếp hạng |
giới hạn tốc độ | |||||||
| đ | Đ. | b | d1 | D1 | F | Rmin | CrKN | CorKN | |||
| mm | Kilôgam | KN | vòng/phút | ||||||||
| SL192305 | 25 | 62 | 24 | 36,7 | 47,5 | 31,72 | 1.1 | 0,37 | 73 | 60 | 7400 |
| SL192306 | 30 | 72 | 27 | 43,5 | 56 | 38.3 | 1.1 | 0,56 | 100 | 88 | 6400 |
| SL192307 | 35 | 80 | 31 | 50,7 | 65,8 | 44,68 | 1,5 | 0,74 | 126 | 112 | 5600 |
| SL192308 | 40 | 90 | 33 | 57,5 | 75.2 | 51.12 | 1,5 | 1,01 | 170 | 156 | 5000 |
| SL192309 | 45 | 100 | 36 | 62,5 | 80.3 | 56.1 | 1,5 | 1,37 | 181 | 169 | 4450 |
| SL192310 | 50 | 110 | 40 | 68.3 | 89,7 | 60,72 | 2 | 1,81 | 232 | 219 | 4050 |
| SL192311 | 55 | 120 | 43 | 75,5 | 99,3 | 67.11 | 2 | 2,28 | 270 | 255 | 3700 |
| SL192312 | 60 | 130 | 46 | 82 | 105,8 | 73,62 | 2.1 | 2,88 | 285 | 280 | 3400 |
| SL192313 | 65 | 140 | 48 | 90 | 116,5 | 80,69 | 2.1 | 3,52 | 350 | 355 | 3150 |
| SL192314 | 70 | 150 | 51 | 93,5 | 121,6 | 84.14 | 2.1 | 4,33 | 385 | 390 | 2950 |
| SL192315 | 75 | 160 | 55 | 101.6 | 131,5 | 91,22 | 2.1 | 5.3 | 460 | 475 | 2750 |
| SL192316 | 80 | 170 | 58 | 109,5 | 142.1 | 98,24 | 2.1 | 6.23 | 540 | 560 | 2600 |
| SL192317 | 85 | 180 | 60 | 118.2 | 150,9 | 107.01 | 3 | 7,34 | 570 | 620 | 2450 |
| SL192318 | 90 | 190 | 64 | 117,5 | 152,5 | 105.26 | 3 | 8,83 | 620 | 660 | 2310 |
| SL192319 | 95 | 200 | 67 | 126,6 | 161,9 | 114,65 | 3 | 10.2 | 650 | 720 | 2200 |
| SL192320 | 100 | 215 | 73 | 132,7 | 172,8 | 119.3 | 3 | 13 | 790 | 860 | 2060 |
| SL192322 | 110 | 240 | 80 | 151.1 | 199,9 | 134.27 | 3 | 17 | 950 | 980 | 1850 |
| SL192324 | 120 | 260 | 86 | 164.2 | 213.1 | 147.39 | 3 | 22.3 | 1130 | 1240 | 1710 |
