Thông tin chi tiết sản phẩm:
|
| Tên: | Vòng bi lăn hình trụ bổ sung đầy đủ một hàng | loại lỗ khoan: | Đường kính thẳng, hình trụ |
|---|---|---|---|
| Số hàng: | 1 | Nguyên liệu: | 100Cr6, GCr15, AISI 52100 |
| Tách vòng: | Không thể tách rời | Cánh dầm: | 2 vòng trong sườn |
| Inch - Số liệu: | Hệ mét | bôi trơn được: | Đúng |
| Nhiệt độ hoạt động: | -30 đến +120 °C | Kết thúc / Lớp phủ: | không tráng |
| loại đóng kín: | Mở | giải phóng mặt bằng nội bộ: | Nhóm N (Đấu nội bộ bình thường CN) |
| Điểm nổi bật: | SL182204 ổ lăn hình trụ một hàng,ổ lăn hình trụ một hàng Bổ sung đầy đủ,ổ trục một hàng thẳng |
||

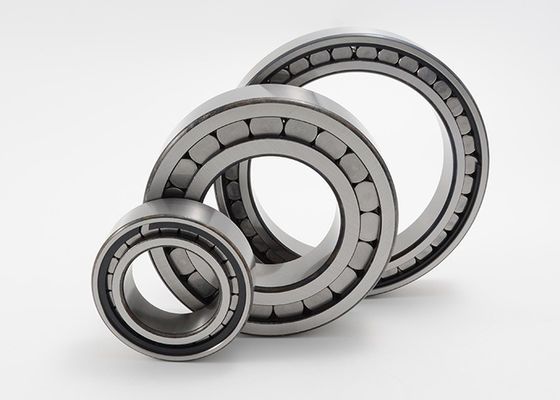

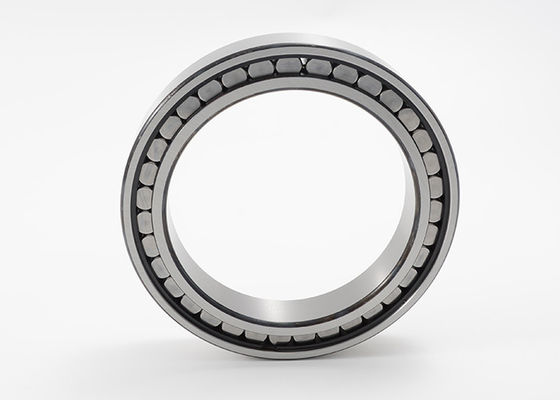

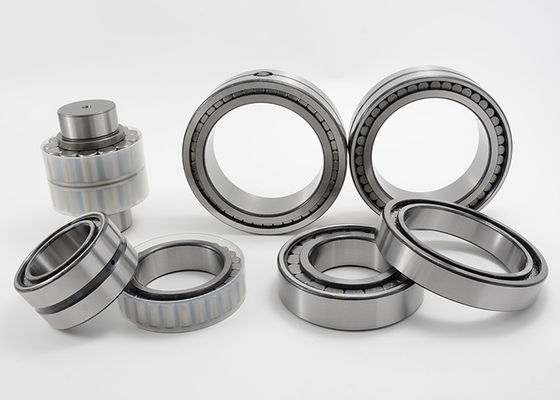

Vòng bi lăn hình trụ bổ sung đầy đủ một hàng Đường kính thẳng SL182204
Vòng bi lăn hình trụ bổ sung đầy đủ một dãy có các vòng ngoài và trong đặc cùng với các con lăn hình trụ được dẫn hướng bằng gờ.Vì các ổ trục này có số lượng con lăn lớn nhất có thể nên chúng có khả năng chịu tải trọng hướng kính cực cao, độ cứng cao và phù hợp với các thiết kế đặc biệt nhỏ gọn.Tuy nhiên, do các điều kiện động học, chúng không đạt được tốc độ cao như khi sử dụng ổ lăn hình trụ có lồng.
Vòng bi lăn hình trụ bổ sung đầy đủ một hàng ở dạng vòng bi bán định vị.
Vòng bi bán định vị:
Vòng bi bán định vị có sẵn trong thiết kế một hàng như SL1818 (sê-ri kích thước 18), SL1829 (sê-ri kích thước 29), SL1830 (sê-ri kích thước 30), SL1822 (sê-ri kích thước 22) và SL1923 (sê-ri kích thước 23).Chúng có thể hỗ trợ không chỉ lực hướng tâm cao mà còn cả lực dọc trục theo một hướng và do đó có thể dẫn hướng trục theo một hướng.Chúng hoạt động như những ổ trục không định vị theo hướng ngược lại.
Dòng SL1923 chỉ có một gờ ở vòng trong và một bộ con lăn tự giữ.Do đó, vòng trong có thể được tháo ra khỏi ổ trục.Điều này làm cho việc lắp và tháo dỡ dễ dàng hơn nhiều.
niêm phong:
Vòng bi lăn hình trụ được cung cấp trong một thiết kế mở.
bôi trơn:
Chúng không được bôi trơn và có thể được bôi trơn bằng dầu hoặc mỡ qua các mặt cuối.
Nhiệt độ hoạt động:
Vòng bi lăn hình trụ bổ sung đầy đủ phù hợp với nhiệt độ vận hành từ –30 °C đến +120 °C.
MUETTE cung cấp thêm bàn thay thế, ổ lăn trụ fag, ổ lăn trụ nsk, ổ đũa trụ timken, ổ đũa trụ ina.
Vòng bi lăn hình trụ bổ sung đầy đủ một hàng Sê-ri SL1822 Chi tiết:
| Mã vòng bi | kích thước | Đang tải xếp hạng | giới hạn tốc độ | Khối lượng | ||||||||||
| đ | Đ. | b | d1 | D1 | e | S | rmin | Dyn. | thống kê. | Tải trọng giới hạn mỏi | giới hạn tốc độ | tốc độ tham khảo | ||
| Cr | Cor | Hay gây | nG | nB | ||||||||||
| mm | KN | vòng/phút | Kilôgam | |||||||||||
| SL182204 | 20 | 47 | 18 | 30.3 | 36,9 | 41,47 | 1 | 1 | 45,5 | 37 | 6.1 | 9700 | 6500 | 0,16 |
| SL182205 | 25 | 52 | 18 | 35,5 | 41,9 | 46,52 | 1 | 1 | 51 | 44,5 | 7.4 | 8400 | 5500 | 0,18 |
| SL182206 | 30 | 62 | 20 | 42 | 50,6 | 55.19 | 1 | 1 | 70 | 64 | 10.2 | 7000 | 4550 | 0,3 |
| SL182207 | 35 | 72 | 23 | 47 | 59.3 | 63,97 | 1 | 1.1 | 88 | 78 | 12.7 | 6100 | 4250 | 0,44 |
| SL182208 | 40 | 80 | 23 | 54 | 66.3 | 70,94 | 1 | 1.1 | 97 | 91 | 14,9 | 5400 | 3650 | 0,55 |
| SL182209 | 45 | 85 | 23 | 57,5 | 69,8 | 74.43 | 1 | 1.1 | 101 | 98 | 16 | 5100 | 3450 | 0,59 |
| SL182210 | 50 | 90 | 23 | 64,4 | 76,7 | 81,4 | 1 | 1.1 | 109 | 111 | 18.1 | 4600 | 3000 | 0,64 |
| SL182211 | 55 | 100 | 25 | 70 | 84.1 | 88,81 | 1 | 1,5 | 140 | 148 | 25 | 4200 | 2700 | 0,87 |
| SL182212 | 60 | 110 | 28 | 76,8 | 93,9 | 99,17 | 1,5 | 1,5 | 169 | 176 | 31 | 3800 | 2550 | 1.18 |
| SL182213 | 65 | 120 | 31 | 82.3 | 100,7 | 106,25 | 1,5 | 1,5 | 198 | 210 | 37 | 3550 | 2480 | 1,57 |
| SL182214 | 70 | 125 | 31 | 87 | 105.2 | 111,45 | 1,5 | 1,5 | 181 | 223 | 32 | 3350 | 2340 | 1,66 |
| SL182215 | 75 | 130 | 31 | 91,8 | 110 | 116.2 | 1,5 | 1,5 | 187 | 236 | 33,5 | 3200 | 2210 | 1,75 |
| SL182216 | 80 | 140 | 33 | 98,6 | 119.3 | 126.3 | 1,5 | 2 | 223 | 280 | 38,5 | 3000 | 2040 | 2,15 |
| SL182217 | 85 | 150 | 36 | 104,4 | 126.3 | 133,75 | 1,5 | 2 | 255 | 320 | 44,5 | 2800 | 2000 | 2,74 |
| SL182218 | 90 | 160 | 40 | 110.2 | 133.3 | 141.15 | 2,5 | 2 | 285 | 365 | 51 | 2650 | 1990 | 3,48 |
| SL182219 | 95 | 170 | 43 | 122 | 147.3 | 155,95 | 2,5 | 2.1 | 330 | 425 | 58 | 2410 | 1780 | 4.17 |
| SL182220 | 100 | 180 | 46 | 127,5 | 154.3 | 163,35 | 2,5 | 2.1 | 390 | 510 | 70 | 2300 | 1700 | 5.13 |
| SL182222 | 110 | 200 | 53 | 137 | 168 | 177,6 | 4 | 2.1 | 450 | 580 | 78 | 2130 | 1720 | 7,24 |
| SL182224 | 120 | 215 | 58 | 150,7 | 183 | 192,9 | 4 | 2.1 | 530 | 720 | 95 | 1950 | 1500 | 9.08 |
| SL182226 | 130 | 230 | 64 | 162.3 | 197 | 207,75 | 5 | 3 | 620 | 850 | 110 | 1810 | 1360 | 11 giờ 25 |
| SL182228 | 140 | 250 | 68 | 173,9 | 211.1 | 222,55 | 5 | 3 | 720 | 1000 | 127 | 1690 | 1230 | 14,47 |
| SL182230 | 150 | 270 | 73 | 185,5 | 225.2 | 237,35 | 6 | 3 | 820 | 1160 | 147 | 1580 | 1130 | 18,43 |
| SL182232 | 160 | 290 | 80 | 208.7 | 253,4 | 267.1 | 6 | 3 | 1020 | 1470 | 178 | 1410 | 920 | 23 |
| SL182234 | 170 | 310 | 86 | 220.3 | 267,4 | 281,9 | 7 | 4 | 1140 | 1660 | 199 | 1330 | 870 | 28,65 |
| SL182236 | 180 | 320 | 86 | 232,4 | 279,5 | 294 | 7 | 4 | 1180 | 1760 | 208 | 1270 | 800 | 29.8 |
| SL182238 | 190 | 340 | 92 | 243,5 | 295,5 | 311,5 | 9 | 4 | 1300 | 1900 | 223 | 1210 | 770 | 35,65 |
| SL182240 | 200 | 360 | 98 | 246.6 | 302,4 | 319,4 | 9 | 4 | 1410 | 2010 | 235 | 1180 | 770 | 43.12 |
