Thông tin chi tiết sản phẩm:
|
| Tên: | Vòng bi lăn hình trụ bổ sung đầy đủ một hàng | Loại mang: | Bổ sung đầy đủ, Sê-ri SL1830 |
|---|---|---|---|
| Số hàng: | 1 | Vật liệu chịu lực: | Thép mạ crôm 100Cr6, GCr15, AISI 52100 |
| Inch/Số liệu: | Hệ mét | niêm phong: | Mở |
| Thiết kế vòng bi: | Vòng ngoài có thể tháo rời – Mặt bích | loại lồng: | Bổ sung đầy đủ, Không có lồng |
| Chơi nội bộ xuyên tâm: | Chơi nội bộ bình thường | Ổn định nhiệt: | Không ổn định nhiệt - Nhiệt độ lên tới 120 °C |
| Điểm nổi bật: | Bổ sung đầy đủ ổ lăn một hàng,ổ lăn một hàng SL183020,một hàng sl183012 |
||

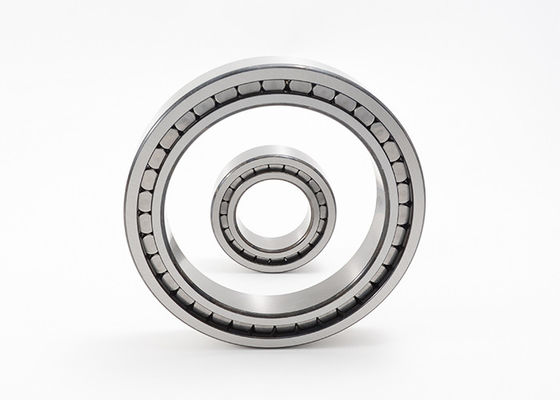

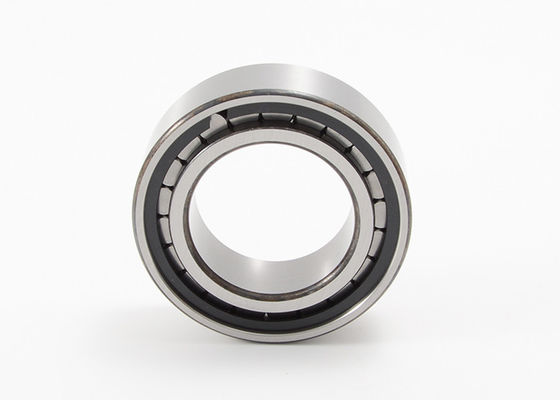

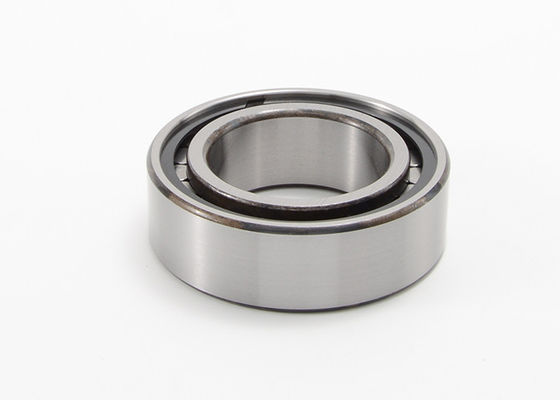

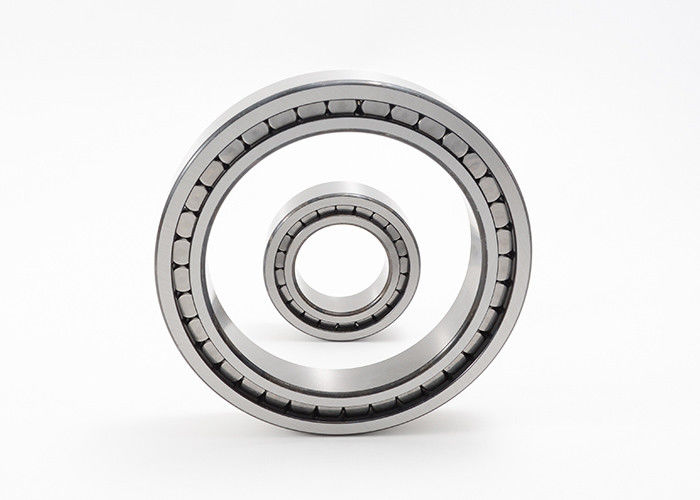

Vòng bi lăn hình trụ bổ sung đầy đủ một hàng SL183012 SL183020 SL183036
Vòng bi lăn hình trụ SL183012 là ổ trục hình trụ một hàng, bổ sung đầy đủ.Loại vòng bi này có vòng ngoài và vòng trong chắc chắn và số lượng con lăn hình trụ cao.Các con lăn này được dẫn hướng giữa các gờ của các vòng.Vì không có lồng nên có thể sử dụng tối đa số cuộn.Kết quả là, những vòng bi này có thể hỗ trợ tải trọng hướng kính rất cao.Tuy nhiên, tốc độ tối đa thấp hơn tốc độ của ổ lăn hình trụ có lồng.Vòng bi lăn hình trụ bổ sung đầy đủ một hàng cũng có thể hỗ trợ lực dọc trục theo một hướng.Chúng được sử dụng làm vòng bi hỗ trợ.Các ổ đỡ hỗ trợ cho phép dịch chuyển dọc trục của trục so với vỏ theo một hướng.Trục được đặt dọc theo hướng khác.
Nhiệt độ hoạt động:
Vòng bi lăn hình trụ bổ sung đầy đủ phù hợp với nhiệt độ vận hành từ –30 °C đến +120 °C.
MUETTE cung cấp thêm bàn thay thế, ổ lăn trụ fag, ổ lăn trụ nsk, ổ đũa trụ timken, ổ đũa trụ ina.
Vòng bi lăn hình trụ bổ sung đầy đủ một hàng Sê-ri SL1830 Chi tiết:
|
Mã vòng bi |
kích thước | Đang tải xếp hạng | giới hạn tốc độ | Khối lượng | ||||||||||
| đ | D | b | d1 | D1 | e | S | rmin | Dyn. | thống kê. | Tải trọng giới hạn mỏi | giới hạn tốc độ | tốc độ tham khảo | ||
| Cr | Cor | Hay gây | nG | nB | ||||||||||
| mm | KN | vòng/phút | Kilôgam | |||||||||||
| SL183004 | 20 | 42 | 16 | 28,8 | 32,8 | 36,81 | 1,5 | 0,6 | 27,5 | 26,5 | 4,45 | 10500 | 7500 | 0,11 |
| SL183005 | 25 | 47 | 16 | 34,6 | 38,5 | 42,51 | 1,5 | 0,6 | 35 | 32 | 5,5 | 8900 | 6000 | 0,12 |
| SL183006 | 30 | 55 | 19 | 40 | 45,4 | 49,6 | 2 | 1 | 45 | 42 | 7,5 | 7600 | 5600 | 0,2 |
| SL183007 | 35 | 62 | 20 | 44,9 | 51.3 | 55,52 | 2 | 1 | 55 | 53 | 9.4 | 6700 | 4950 | 0,26 |
| SL183008 | 40 | 68 | 21 | 50,5 | 57.1 | 61,74 | 2 | 1 | 66 | 67 | 11.2 | 6000 | 4350 | 0,31 |
| SL183009 | 45 | 75 | 23 | 55.3 | 62.2 | 66,85 | 2 | 1 | 70 | 74 | 12,5 | 5500 | 4200 | 0,4 |
| SL183010 | 50 | 80 | 23 | 59.1 | 67,7 | 72.33 | 2 | 1 | 88 | 94 | 15.1 | 5100 | 3700 | 0,43 |
| SL183011 | 55 | 90 | 26 | 68,5 | 78,8 | 83,54 | 2 | 1.1 | 120 | 136 | 22,6 | 4400 | 3100 | 0,64 |
| SL183012 | 60 | 95 | 26 | 71,7 | 82.1 | 86,74 | 2 | 1.1 | 123 | 143 | 23.7 | 4200 | 3000 | 0,69 |
| SL183013 | 65 | 100 | 26 | 78.1 | 88,4 | 93.09 | 2 | 1.1 | 130 | 157 | 26 | 3900 | 2700 | 0,73 |
| SL183014 | 70 | 110 | 30 | 81,5 | 95,6 | 100,28 | 3 | 1.1 | 153 | 174 | 29,5 | 3650 | 2800 | 1,02 |
| SL183015 | 75 | 115 | 30 | 89 | 103.2 | 107,9 | 3 | 1.1 | 162 | 192 | 32,5 | 3400 | 2490 | 1,06 |
| SL183016 | 80 | 125 | 34 | 95 | 111,7 | 117,4 | 4 | 1.1 | 170 | 220 | 31 | 3150 | 2470 | 1,43 |
| SL183017 | 85 | 130 | 34 | 99,4 | 116.1 | 121,95 | 4 | 1.1 | 175 | 231 | 32 | 3000 | 2360 | 1,51 |
| SL183018 | 90 | 140 | 37 | 106.1 | 124,5 | 130.11 | 4 | 1,5 | 205 | 275 | 38 | 2800 | 2240 | 1,97 |
| SL183020 | 100 | 150 | 37 | 115,7 | 134 | 140.2 | 4 | 1,5 | 216 | 300 | 40,5 | 2600 | 2040 | 2,15 |
| SL183022 | 110 | 170 | 45 | 127.3 | 149.3 | 156,7 | 5,5 | 2 | 280 | 385 | 52 | 2350 | 2010 | 3,5 |
| SL183024 | 120 | 180 | 46 | 138,8 | 160,7 | 168.15 | 5,5 | 2 | 295 | 425 | 56 | 2170 | 1840 | 3,8 |
| SL183026 | 130 | 200 | 52 | 148,6 | 175,5 | 184,4 | 5,5 | 2 | 425 | 600 | 79 | 2000 | 1660 | 5,65 |
| SL183028 | 140 | 210 | 53 | 162.2 | 189,5 | 198,4 | 5,5 | 2 | 450 | 660 | 85 | 1840 | 1470 | 6.04 |
| SL183030 | 150 | 225 | 56 | 170 | 198 | 207,45 | 7 | 2.1 | 475 | 700 | 88 | 1760 | 1430 | 7,33 |
| SL183032 | 160 | 240 | 60 | 184,8 | 215,8 | 225,45 | 7 | 2.1 | 540 | 800 | 99 | 1620 | 1280 | 8,8 |
| SL183034 | 170 | 260 | 67 | 198.1 | 232,7 | 243,55 | 7 | 2.1 | 700 | 1050 | 129 | 1510 | 1120 | 12.2 |
| SL183036 | 180 | 280 | 74 | 212.2 | 249,4 | 261 | 7 | 2.1 | 810 | 1240 | 150 | 1410 | 1020 | 16.1 |
| SL183038 | 190 | 290 | 75 | 221,8 | 259 | 270,6 | 9 | 2.1 | 830 | 1300 | 155 | 1350 | 970 | 17 |
| SL183040 | 200 | 310 | 82 | 236,6 | 276.2 | 288,6 | 9 | 2.1 | 950 | 1510 | 178 | 1270 | 890 | 21.8 |
| SL183044 | 220 | 340 | 90 | 254.6 | 299.2 | 312 | 9 | 3 | 1150 | 1820 | 209 | 1170 | 800 | 28,4 |
| SL183048 | 240 | 360 | 92 | 277,5 | 322.1 | 336 | 11 | 3 | 1210 | 1990 | 224 | 1080 | 720 | 30.9 |
| SL183052 | 260 | 400 | 104 | 304 | 358,4 | 375,97 | 11 | 4 | 1600 | 2500 | 280 | 980 | 620 | 44,5 |
| SL183056 | 280 | 420 | 106 | 319,5 | 372,9 | 390.3 | 11 | 4 | 1650 | 2650 | 290 | 940 | 590 | 48 |
| SL183060-TB | 300 | 460 | 118 | 353,6 | 415.6 | 434,85 | 14 | 4 | 2020 | 3300 | 325 | 840 | 500 | 66.6 |
| SL183064-TB | 320 | 480 | 121 | 369,5 | 430.1 | 449,5 | 14 | 4 | 2080 | 3450 | 340 | 810 | 480 | 71,7 |
| SL183068-TB | 340 | 520 | 133 | 396.1 | 463.9 | 485,65 | 16 | 5 | 2490 | 4150 | 400 | 750 | 430 | 95,8 |
| SL183072-TB | 360 | 540 | 134 | 414 | 481.6 | 503.45 | 16 | 5 | 2550 | 4350 | 410 | 720 | 405 | 101 |
| SL183076-TB | 380 | 560 | 135 | 431.7 | 499,5 | 521,25 | 16 | 5 | 2600 | 4450 | 425 | 700 | 390 | 106 |
| SL183080-TB | 400 | 600 | 148 | 462,5 | 535.1 | 558.52 | 18 | 5 | 3050 | 5400 | 500 | 650 | 345 | 140 |
