Thông tin chi tiết sản phẩm:
|
| Tên: | Vòng bi lăn hình trụ một hàng | Loại: | Bổ sung đầy đủ, Sê-ri SL1829 |
|---|---|---|---|
| Thiết kế vòng bi: | bộ con lăn bổ sung đầy đủ, một hàng, ổ trục bán định vị, 1 gờ ở vòng ngoài, 2 gờ ở vòng trong | Vật liệu chịu lực: | Thép chịu lực 100Cr6, GCr15, AISI 52100 |
| Inch/Số liệu: | Chuỗi số liệu | niêm phong: | Mở, không lồng |
| Giải phóng mặt bằng xuyên tâm: | Bình thường | Hàng của phần tử lăn: | 1 (Hàng đơn) |
| Điểm nổi bật: | ổ lăn hình trụ không lồng,ổ lăn hình trụ SL182912-B-XL |
||

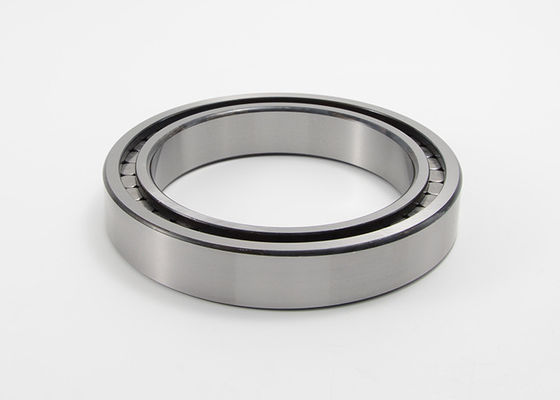

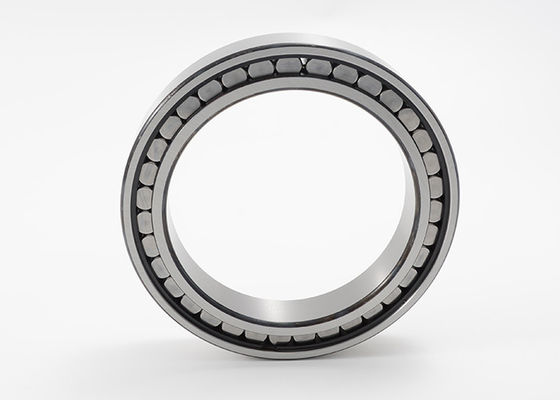

Vòng bi lăn hình trụ một hàng Bổ sung đầy đủ SL182912-B-XL NCF2912V
Vòng bi lăn hình trụ bổ sung đầy đủ một dãy có các vòng ngoài và trong đặc cùng với các con lăn hình trụ được dẫn hướng bằng gờ.Vì các ổ trục này có số lượng con lăn lớn nhất có thể nên chúng có khả năng chịu tải trọng hướng kính cực cao, độ cứng cao và phù hợp với các thiết kế đặc biệt nhỏ gọn.Tuy nhiên, do các điều kiện động học, chúng không đạt được tốc độ cao như khi sử dụng ổ lăn hình trụ có lồng.
Vòng bi lăn hình trụ bổ sung đầy đủ một hàng ở dạng vòng bi bán định vị.
Vòng bi bán định vị:
Vòng bi bán định vị có sẵn trong thiết kế một hàng như SL1818 (sê-ri kích thước 18), SL1829 (sê-ri kích thước 29), SL1830 (sê-ri kích thước 30), SL1822 (sê-ri kích thước 22) và SL1923 (sê-ri kích thước 23).Chúng có thể hỗ trợ không chỉ lực hướng tâm cao mà còn cả lực dọc trục theo một hướng và do đó có thể dẫn hướng trục theo một hướng.Chúng hoạt động như những ổ trục không định vị theo hướng ngược lại.
Dòng SL1923 chỉ có một gờ ở vòng trong và một bộ con lăn tự giữ.Do đó, vòng trong có thể được tháo ra khỏi ổ trục.Điều này làm cho việc lắp và tháo dỡ dễ dàng hơn nhiều.
niêm phong:
Vòng bi lăn hình trụ được cung cấp trong một thiết kế mở.
bôi trơn:
Chúng không được bôi trơn và có thể được bôi trơn bằng dầu hoặc mỡ qua các mặt cuối.
Vòng bi lăn hình trụ bổ sung đầy đủ một hàng Sê-ri SL1829 Thông số kỹ thuật:
|
Mã vòng bi |
kích thước | Đang tải xếp hạng | giới hạn tốc độ | Khối lượng | ||||||||||
| đ | Đ. | b | d1 | D1 | e | S | rmin | Dyn. | thống kê. | Tải trọng giới hạn mỏi | giới hạn tốc độ | tốc độ tham khảo | ||
| Cr | Cor | Hay gây | nG | nB | ||||||||||
| mm | KN | vòng/phút | Kilôgam | |||||||||||
| SL182912 | 60 | 85 | 16 | 69 | 74,4 | 78,55 | 1 | 1 | 63 | 76 | 13.7 | 4550 | 2900 | 0,29 |
| SL182913 | 65 | 90 | 16 | 75,7 | 81 | 85,24 | 1 | 1 | 67 | 84 | 15.1 | 4150 | 2550 | 0,31 |
| SL182914 | 70 | 100 | 19 | 81.2 | 87,8 | 92,31 | 1 | 1 | 88 | 111 | 188 | 3850 | 2550 | 0,49 |
| SL182915 | 75 | 105 | 19 | 86.3 | 92,8 | 97,41 | 1 | 1 | 91 | 119 | 20.1 | 3600 | 2370 | 0,52 |
| SL182916 | 80 | 110 | 19 | 91,4 | 98 | 102.51 | 1 | 1 | 94 | 1260 | 21.4 | 3450 | 2220 | 0,55 |
| SL182917 | 85 | 120 | 22 | 96,4 | 105 | 109,58 | 1 | 1.1 | 118 | 159 | 25,5 | 3200 | 2200 | 0,81 |
| SL182918 | 90 | 125 | 22 | 102 | 110,7 | 115,75 | 1 | 1.1 | 122 | 169 | 26,5 | 3050 | 2050 | 0,84 |
| SL182919 | 95 | 130 | 22 | 106,7 | 117 | 122,25 | 1 | 1.1 | 132 | 177 | 27,5 | 2900 | 1940 | 0,86 |
| SL182920 | 100 | 140 | 24 | 113,4 | 125,7 | 130,95 | 1,5 | 1.1 | 152 | 203 | 31,5 | 2700 | 1870 | 1.14 |
| SL182922 | 110 | 150 | 24 | 124 | 136.2 | 141,5 | 1,5 | 1.1 | 155 | 213 | 34 | 2490 | 1710 | 1,23 |
| SL182924 | 120 | 165 | 27 | 134,8 | 154.3 | 149 | 1,5 | 1.1 | 199 | 285 | 45,5 | 2290 | 1590 | 1,73 |
| SL182926 | 130 | 180 | 30 | 146 | 161.1 | 167.15 | 2 | 1,5 | 238 | 350 | 54 | 2110 | 1500 | 2,33 |
| SL182928 | 140 | 190 | 30 | 157 | 174 | 180 | 2 | 1,5 | 260 | 375 | 57 | 1960 | 1370 | 2,42 |
| SL182930 | 150 | 210 | 36 | 169 | 189,6 | 196,75 | 2,5 | 2 | 340 | 480 | 73 | 1810 | 1360 | 3,77 |
| SL182932 | 160 | 220 | 36 | 179,7 | 200,5 | 207.6 | 2,5 | 2 | 350 | 510 | 77 | 1710 | 1270 | 4 |
| SL182934 | 170 | 230 | 36 | 190,6 | 211.3 | 218,45 | 2,5 | 2 | 365 | 540 | 80 | 1610 | 1190 | 4.3 |
| SL182936 | 180 | 250 | 42 | 200,7 | 224 | 231,85 | 2,5 | 2 | 455 | 680 | 100 | 1530 | 1150 | 6.2 |
| SL182938 | 190 | 260 | 42 | 211,5 | 238,5 | 244.15 | 2 | 2 | 510 | 770 | 112 | 1450 | 1030 | 6,5 |
| SL182940 | 200 | 280 | 48 | 225,5 | 252,4 | 261.6 | 3 | 2.1 | 610 | 940 | 134 | 1360 | 950 | 9.1 |
| SL182944 | 220 | 300 | 48 | 246.3 | 273.2 | 282,45 | 3 | 2.1 | 650 | 1030 | 144 | 1250 | 840 | 9,9 |
| SL182948 | 240 | 320 | 48 | 267,5 | 294,4 | 303.7 | 3 | 2.1 | 600 | 1120 | 124 | 1150 | 750 | 10.6 |
| SL182952 | 260 | 360 | 60 | 291,5 | 323,4 | 333,7 | 5 | 2.1 | 780 | 1450 | 160 | 1060 | 690 | 18,5 |
| SL182956 | 280 | 380 | 60 | 314 | 348,5 | 359,5 | 3,5 | 2.1 | 910 | 1710 | 184 | 980 | 590 | 19.7 |
| SL182960 | 300 | 420 | 72 | 338 | 376,9 | 389,45 | 5 | 3 | 1170 | 2200 | 235 | 910 | 540 | 31.2 |
| SL182964 | 320 | 440 | 72 | 358,5 | 397,4 | 409.85 | 5 | 3 | 1210 | 2340 | 246 | 860 | 495 | 32,9 |
| SL182968 | 340 | 460 | 72 | 379 | 418.7 | 430.2 | 5 | 3 | 1250 | 2470 | 255 | 810 | 460 | 34,7 |
| SL182972 | 360 | 480 | 72 | 399,5 | 438.6 | 450.6 | 5 | 3 | 1280 | 2600 | 265 | 770 | 430 | 36,4 |
| SL182976 | 380 | 520 | 82 | 426 | 472.1 | 486.7 | 5 | 4 | 1660 | 3300 | 335 | 720 | 380 | 52.1 |
| SL182980 | 400 | 540 | 82 | 450 | 496.1 | 510,85 | 5 | 4 | 1710 | 3500 | 350 | 690 | 350 | 54.3 |
| SL182984 | 420 | 560 | 82 | 462 | 509 | 522,95 | 5 | 4 | 1730 | 3600 | 355 | 670 | 340 | 56,9 |
| SL182988 | 440 | 600 | 95 | 490 | 544.6 | 562 | 7 | 4 | 2090 | 4100 | 4050 | 630 | 325 | 78.1 |
| SL182992 | 460 | 620 | 95 | 504 | 559.6 | 576.3 | 7 | 4 | 2130 | 4250 | 410 | 610 | 310 | 81.1 |
| SL182996 | 480 | 650 | 100 | 538 | 596.6 | 614,75 | 7 | 5 | 2390 | 4800 | 460 | 570 | 280 | 94,7 |
| SL1829/500 | 500 | 670 | 100 | 553 | 612.7 | 630 | 7 | 5 | 2430 | 4950 | 470 | 560 | 270 | 98,3 |
