Thông tin chi tiết sản phẩm:
|
| Tên: | Vòng bi lăn bán định vị | Mô tả phương tiện: | Ổ lăn trụ SL1818..-E, bộ con lăn bổ sung đầy đủ, một dãy, ổ lăn bán định vị, 1 gờ vòng ngoài, 2 gờ v |
|---|---|---|---|
| Chán: | lỗ khoan hình trụ | Vật liệu chịu lực: | 100Cr6, GCr15, AISI 52100 |
| Kích thước: | Chuỗi số liệu | Niêm phong: | mở, không có con dấu |
| loại lồng: | Bổ sung đầy đủ, Không có lồng | Chơi nội bộ xuyên tâm: | Chơi nội bộ bình thường |
| độ chính xác: | Độ chính xác tiêu chuẩn | Ổn định nhiệt: | Không ổn định nhiệt - Nhiệt độ lên tới 120 °C |
| Điểm nổi bật: | Con lăn ổ trục bán định vị,ổ lăn bổ sung đầy đủ SL181872-E,ổ trục bổ sung đầy đủ SL181852-E |
||

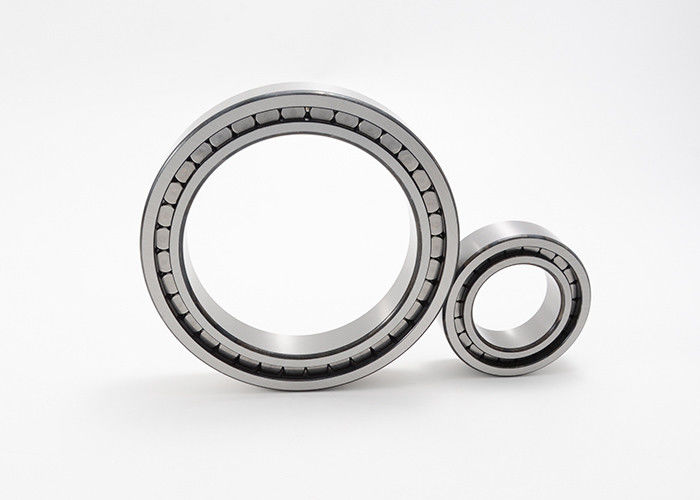

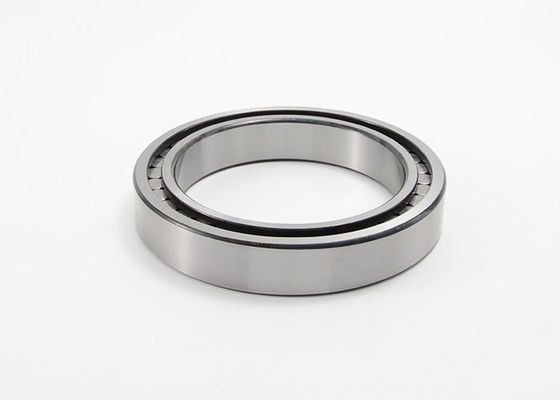

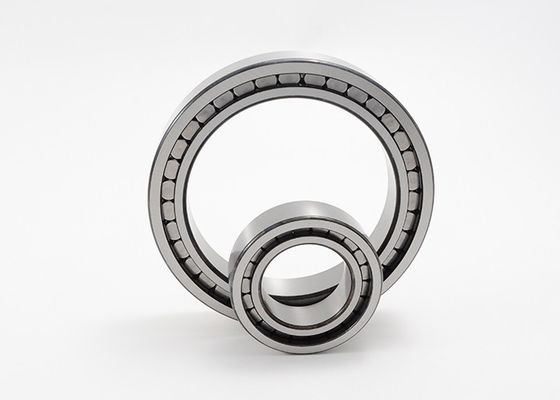

Vòng bi lăn hình trụ bán định vị SL181872-E SL181852-E
Vòng bi lăn hình trụ bổ sung đầy đủ một dãy có các vòng ngoài và trong đặc cùng với các con lăn hình trụ được dẫn hướng bằng gờ.Vì các ổ trục này có số lượng con lăn lớn nhất có thể nên chúng có khả năng chịu tải trọng hướng kính cực cao, độ cứng cao và phù hợp với các thiết kế đặc biệt nhỏ gọn.Tuy nhiên, do các điều kiện động học, chúng không đạt được tốc độ cao như khi sử dụng ổ lăn hình trụ có lồng.
SL181872-E là ổ trục một hàng, đầy đủ phụ kiện.Loại vòng bi này có vòng ngoài và vòng trong chắc chắn và số lượng con lăn hình trụ cao.Các con lăn này được dẫn hướng giữa các gờ của các vòng.Vì không có lồng nên có thể sử dụng tối đa số cuộn.Kết quả là, những vòng bi này có thể hỗ trợ tải trọng hướng kính rất cao.Tuy nhiên, tốc độ tối đa thấp hơn tốc độ của ổ lăn hình trụ có lồng.Vòng bi lăn hình trụ bổ sung đầy đủ một hàng cũng có thể hỗ trợ lực dọc trục theo một hướng.Chúng được sử dụng làm vòng bi hỗ trợ.Các ổ đỡ hỗ trợ cho phép dịch chuyển dọc trục của trục so với vỏ theo một hướng.Trục được đặt dọc theo hướng khác.
Thông số kỹ thuật vòng bi lăn hình trụ bán định vị Sê-ri SL1818:
|
Mã vòng bi |
kích thước | Đang tải xếp hạng | giới hạn tốc độ | Khối lượng | ||||||||||||
| đ | D | b | d1 | D1 | e | S | rmin | Dyn. | thống kê. | Tải trọng giới hạn mỏi | giới hạn tốc độ | tốc độ tham khảo | ||||
| Cr | Cor | Hay gây | nG | nB | ||||||||||||
| mm | KN | vòng/phút | Kilôgam | |||||||||||||
| SL181840 | 200 | 250 | 24 | 216,6 | 231,6 | 237,6 | 2 | 1,5 | 178 | 320 | 33,5 | 1450 | 1040 | 2,57 | ||
| SL181844 | 220 | 270 | 24 | 237.3 | 252.3 | 258,5 | 2 | 1,5 | 187 | 350 | 36 | 1320 | 940 | 2,8 | ||
| SL181848-E | 240 | 300 | 28 | 260,5 | 281 | 287,5 | 2 | 2 | 265 | 490 | 51 | 1200 | 870 | 4,29 | ||
| SL181852-E | 260 | 320 | 28 | 281 | 301,5 | 308 | 2 | 2 | 275 | 530 | 54 | 1110 | 790 | 4,61 | ||
| SL181856-E | 280 | 350 | 33 | 304 | 327 | 335 | 2,5 | 2 | 355 | 670 | 69 | 1030 | 730 | 6,89 | ||
| SL181860-E | 300 | 380 | 38 | 323,5 | 350,5 | 360 | 3 | 2.1 | 455 | 840 | 86 | 960 | 680 | 9,79 | ||
| SL181864-E | 320 | 400 | 38 | 344,5 | 371,5 | 381 | 3 | 2.1 | 470 | 900 | 90 | 910 | 620 | 10.36 | ||
| SL181868-E | 340 | 420 | 38 | 365,5 | 392,5 | 402.2 | 3 | 2.1 | 485 | 960 | 94 | 860 | 570 | 10,93 | ||
| SL181872-E | 360 | 440 | 38 | 387 | 413,5 | 423,5 | 3 | 2.1 | 500 | 1010 | 98 | 810 | 530 | 11.49 | ||
| SL181876-E | 380 | 480 | 46 | 415,5 | 448 | 459 | 4 | 2.1 | 650 | 1290 | 126 | 750 | 490 | 18,87 | ||
| SL181880-E | 400 | 500 | 46 | 432 | 464,5 | 475,5 | 4 | 2.1 | 660 | 1340 | 130 | 720 | 470 | 19,81 | ||
| SL181884-E | 420 | 520 | 46 | 457 | 489,5 | 500 | 4 | 2.1 | 680 | 1420 | 135 | 690 | 430 | 20.6 | ||
| SL181888-E | 440 | 540 | 46 | 473,5 | 506 | 517 | 4 | 2.1 | 700 | 1470 | 139 | 660 | 415 | 21,54 | ||
| SL181892-E | 460 | 580 | 56 | 501,5 | 541 | 554 | 5 | 3 | 940 | 1890 | 179 | 620 | 385 | 33,21 | ||
| SL181896-E | 480 | 600 | 56 | 522 | 561 | 574,5 | 5 | 3 | 960 | 1970 | 185 | 600 | 365 | 34,53 | ||
| SL1818/500-E | 500 | 620 | 56 | 542 | 581,5 | 594,5 | 5 | 3 | 980 | 2050 | 190 | 580 | 345 | 35,73 | ||
