Thông tin chi tiết sản phẩm:
|
| Tên: | Vòng bi chặn gối nhựa chống ăn mòn | Kiểu: | SS-UCFPL201, SS-UCFPL202, SS-UCFPL203, SS-UCFPL204, SS-UCFPL205, SS-UCFPL206, SS-UCFPL207, SS-UCFPL2 |
|---|---|---|---|
| Vật liệu nhà ở: | Nhựa | Chèn vật liệu vòng bi: | Thép không gỉ AISI 440C hoặc Thép không gỉ 420 |
| Chốt trục: | ốc vít | Loại nhà ở: | mặt bích |
| Số lỗ gắn: | 4 | Màu nhà ở: | Trắng đen |
| Các ứng dụng: | Hệ thống băng tải, Thiết bị xử lý vật liệu, Chế biến thực phẩm, Ngành dược phẩm, Ngành đóng gói, Máy | bôi trơn: | Vòng bi tái bôi trơn, vỏ có lỗ bôi trơn tích hợp |
| Điểm nổi bật: | Khối gối nhựa PBT,khối gối 2 bu lông ổ đỡ mặt bích vuông,ổ đỡ 2 bu lông khối gối mặt bích vuông |
||

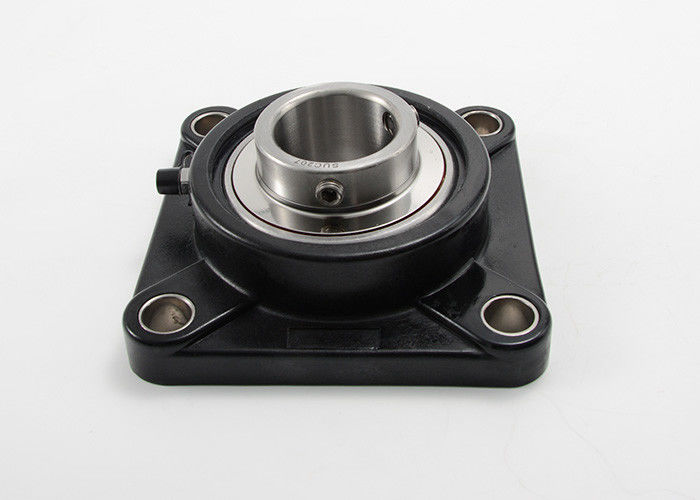

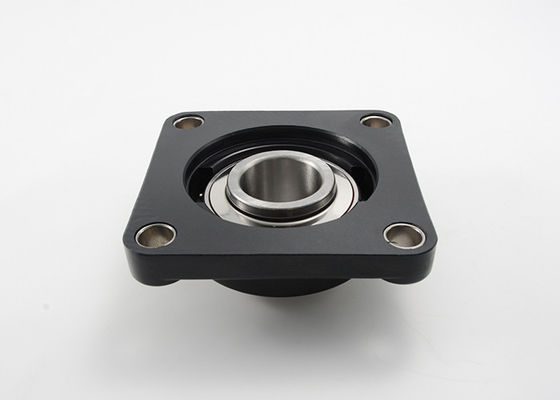

Bộ phận vỏ gối đỡ mặt bích bằng nhựa chống ăn mòn
Các khối gối là các bộ phận gắn chân được sử dụng để cung cấp giá đỡ trục khi bề mặt lắp đặt song song với trục của trục.Các lỗ lắp đặt có rãnh để dễ dàng điều chỉnh lắp đặt.Khối gối nhựa được làm từ polyester PBT thủy tinh cấp kỹ thuật và hoàn toàn có thể hoán đổi cho nhau với các khối gang thông thường.Những khối không cần bảo trì này có độ bền cơ học, độ cứng và độ ổn định kích thước tuyệt vời, đồng thời không bao giờ bị gỉ hoặc ăn mòn.Các khối Gối Polyme hiện đang được sử dụng trong nhiều ngành công nghiệp bao gồm chế biến thực phẩm, máy đóng chai và đóng gói, xử lý hóa chất, và các ứng dụng trong bể bơi và hàng hải.Có thể mua các khối Gối MUETTE với nhiều vòng bi chèn khác nhau để phù hợp nhất với ứng dụng cụ thể của bạn.
Vật liệu có sẵn:
· Vòng bi chèn Inox 304, bi và ray Inox 304.
· Vòng bi chèn 420 Inox, vòng bi và bi 420 Inox.
· Vòng bi chèn 440 không gỉ, vòng bi và vòng bi không gỉ 440
Những khối gối nhựa không cần bảo trì này có độ bền cơ học, độ cứng và độ ổn định kích thước tuyệt vời và không bao giờ bị gỉ hoặc ăn mòn.Khi được lắp vào bằng ổ bi chèn không gỉ, chúng mang lại khả năng chống ăn mòn vượt trội so với bất kỳ bộ phận lắp ráp nào được cung cấp hiện nay.
Chủ yếu là các ứng dụng:
MUETTE cung cấp thêm nhiều vòng bi chặn gối bằng thép không gỉ và khối gối nhựa,chẳng hạn như vòng bi chặn gối skf, vòng bi chặn gối timken, vòng bi chặn gối ntn, vòng bi chặn gối fafnir, vòng bi chặn gối fag.
Thông số kỹ thuật Bộ vỏ mặt bích gối đỡ bằng nhựa chống ăn mòn:
|
Bộ phận mang Phần số. |
đường kính lỗ khoan | Kích thước (mm) |
Mang Phần Không. |
Phần nhà ở Số. |
||||||||
| đ | Một | e | g |
l |
S |
Tôi |
bí |
N | ||||
| TRONG | mm | |||||||||||
| SS-UCFPL 201 | 1/2 | 12 | 86 | 63,5 | 13.4 | 27,8 | 11 | 18 | 31 | 12.7 | 0,12 | M10 |
| SS-UCFPL 202 | 16/9 8/5 | 15 | 86 | 63,5 | 13.4 | 27,8 | 11 | 18 | 31 | 12.7 | 0,12 | M10 |
| SS-UCFPL 203 | 16/11 | 17 | 86 | 63,5 | 13.4 | 27,8 | 11 | 18 | 31 | 12.7 | 0,12 | M10 |
| SS-UCFPL 204 | 3/4 | 20 | 86 | 63,5 | 13.4 | 27,8 | 11 | 18 | 31 | 12.7 | 0,12 | M10 |
| SS-UCFPL 205 | 16/13 7/8 15/16 1 | 25 | 95 | 70 | 14,5 | 28 | 11 | 17 | 34.1 | 14.3 | 0,15 | M10 |
| SS-UCFPL 206 | 1-1/16 1-1/8 1-3/16 1-1/4 | 30 | 107 | 83 | 14,5 | 31,5 | 11 | 19.2 | 38.1 | 15,9 | 0,18 | M10 |
| SS-UCFPL 207 | 1-1/4 1-5/16 1-3/8 1-7/16 | 35 | 117 | 92 | 16 | 34,8 | 13 | 21,5 | 42,9 | 17,5 | 0,26 | M12 |
| SS-UCFPL 208 | 1-1/2 1-9/16 | 40 | 129 | 102 | 17 | 36,5 | 14 | 23 | 49.2 | 19 | 0,33 | M12 |
| SS-UCFPL 209 | 1-5/8 1-16/11 1-3/4 | 45 | 137 | 105 | 19 | 41 | 17 | 24 | 49.2 | 19 | 0,42 | M16 |
| SS-UCFPL 210 | 16-13 1-7-8 1-15-16 2 | 50 | 143 | 111 | 20 | 42 | 17 | 25 | 51,6 | 19 | 0,51 | M16 |
| SS-UCFPL 211 | 2 2-1/16 2-1/8 2-3/16 | 55 | 162 | 130 | 19,5 | 43 | 19 | 25 | 55,6 | 22.2 | 0,61 | M18 |
| SS-UCFPL 212 | 2-1/4 2-5/16 2-3/8 2-7/16 | 60 | 175 | 143 | 19 | 48 | 19 | 29 | 65.1 | 25.4 | 0,72 | M18 |
|
Chế độ tải |
Xếp hạng tải (N) |
||||||
| Loại tipo | 204 | 205 | 206 | 207 | 208 | 209 | 210 |
|
|
15950 |
13000 |
18000 |
18500 |
19100 |
19350 |
19650 |
|
|
10250 |
12150 |
17700 |
18500 |
19250 |
19350 |
19620 |
|
|
3650 |
3350 |
3350 |
3520 |
3790 |
3850 |
3990 |
