Thông tin chi tiết sản phẩm:
|
| Tên: | Vỏ nhựa có vòng bi chèn làm bằng thép không gỉ | Loại: | SS-UCTPL201, SS-UCTPL202, SS-UCTPL203, SS-UCTPL204, SS-UCTPL205, SS-UCTPL206 |
|---|---|---|---|
| Vật liệu nhà ở: | Polyamide nhựa nhiệt dẻo chứa đầy thủy tinh PBT | Chèn vật liệu vòng bi: | Inox AISI 440C, Inox 420, Inox 304 |
| Loại nhà ở: | Đơn vị Chỉ | Phương pháp lắp đặt: | ốc vít |
| Tuân thủ tiêu chuẩn: | ISO, JIS, Tiêu chuẩn Bắc Mỹ | Các ứng dụng: | chế biến thực phẩm, máy đóng chai và đóng gói, chế biến hóa chất, và các ứng dụng trong bể bơi và hà |
| Điểm nổi bật: | Vòng bi chặn gối lắp mặt bích 2 bu lông,vòng bi chặn gối lắp mặt bích 4 bu lông,loại vòng bi chặn gối bằng thép không gỉ |
||

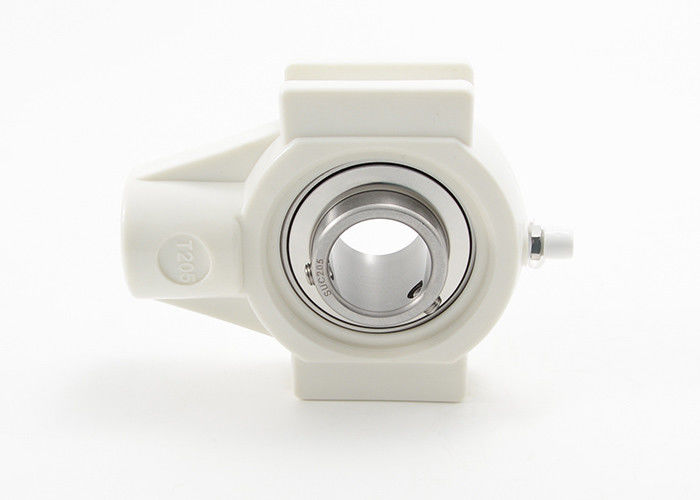

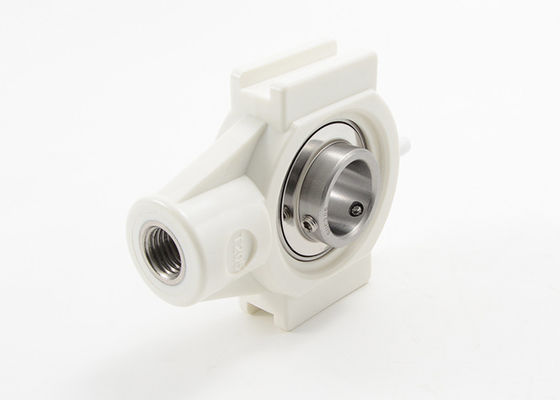

Vỏ Nhựa Có Vòng Bi Chèn Làm Bằng Thép Không Gỉ SSUCTPL204
Các bộ phận vỏ ổ bi chèn hướng tâm của sê-ri Sê-ri SS-UCTPL2 bao gồm bộ vỏ làm bằng nhựa T2 và miếng chèn ổ bi bằng thép không gỉ SS-UC2 đã được lắp đặt sẵn.Thiết kế như một vỏ chịu lực xuyên tâm cho phép dịch chuyển vỏ.Vỏ được làm bằng nhựa.Vòng đệm ổ trục có một vòng trong mở rộng với các vít cố định để gắn vòng trong vào trục.Độ lệch tĩnh có thể được bù đến một góc 2°.
Vật liệu có sẵn:
· Vòng bi chèn 420 Inox, vòng bi và bi 420 Inox.
· Vòng bi chèn 440 không gỉ, vòng bi và vòng bi không gỉ 440
Những khối gối nhựa không cần bảo trì này có độ bền cơ học, độ cứng và độ ổn định kích thước tuyệt vời và không bao giờ bị gỉ hoặc ăn mòn.Khi được lắp vào bằng ổ bi chèn không gỉ, chúng mang lại khả năng chống ăn mòn vượt trội so với bất kỳ bộ phận lắp ráp nào được cung cấp hiện nay.
Chủ yếu là các ứng dụng:
Vỏ Nhựa Có Vòng Bi Chèn Làm Bằng Thép Không Gỉ Dòng SSUCTPL2 Thông số kỹ thuật:
|
Bộ phận mang Phần số. |
đường kính lỗ khoan | Kích thước (mm) |
nhà ở
Trọng lượng (kg) |
Kích thước bu lông |
||||||||||
| đ | một | c |
đ |
h |
tôi |
t |
v | w |
bí |
N | ||||
| Trong | mm | |||||||||||||
| SS-UCTPL201 |
1/2 |
12 | 101,5 | 27,5 | 12 | 64 | 76 | 35 | 88 | 47 | 31 | 12.7 | 0,16 | M16 |
| SS-UCTPL202 |
16/9 8/5 |
15 | 101,5 | 27,5 | 12 | 64 | 76 | 35 | 88 | 47 | 31 | 12.7 | 0,16 | M16 |
| SS-UCTPL203 |
16/11 |
17 | 101,5 | 27,5 | 12 | 64 | 76 | 35 | 88 | 47 | 31 | 12.7 | 0,16 | M16 |
| SS-UCTPL204 | 3/4 | 20 | 101,5 | 27,5 | 12 | 64 | 76 | 35 | 88 | 47 | 31 | 12.7 | 0,16 | M16 |
| SS-UCTPL205 | 16/13 7/8 15/16 1 | 25 | 101,5 | 27,5 | 12 | 64 | 76 | 35 | 88 | 47 | 34.1 | 14.3 | 0,17 | M16 |
| SS-UCTPL206 | 1-1/16 1-1/8 1-3/16 1-1/4 | 30 | 125,5 | 34,5 | 12 | 76 | 89 | 40 | 102 | 63 | 38.1 | 15,9 | 0,22 | M16 |
| SS-UCTPL207 | 1-1/4 1-5/16 1-3/8 1-7/16 | 35 | 125 | 34,5 | 12 | 76 | 89 | 40 | 102 | 63 | 42,9 | 17,5 | 0,26 | M16 |
| SS-UCTPL208 | 1-1/2 1-9/16 | 40 | 140 | 38,5 | 16 | 85 | 102 | 39,5 | 114 | 80 | 49.2 | 19 | 0,38 | M16 |
| SS-UCTPL209 | 1-5/8 1-16/11 1-3/4 | 45 | 149 | 40 | 16 | 90 | 102 | 50 | 117 | 85 | 49.2 | 19 | 0,48 | M20 |
| SS-UCTPL210 | 16-13 1-7-8 1-15-16 2 | 50 | 149 | 40 | 16 | 90 | 102 | 50 | 117 | 85 | 51,6 | 19 | 0,52 | M20 |
|
Chế độ tải |
Xếp hạng tải (N) |
||||||
| Loại tipo | 204 | 205 | 206 | 207 | 208 | 209 | 210 |
|
|
14800 |
15500 |
15800 |
16500 |
17300 |
18210 |
18860 |
|
|
3930 |
4530 |
5100 |
6500 |
7800 |
8710 |
9750 |
|
|
8500 |
10350 |
10900 |
11300 |
12150 |
12900 |
13550 |
|
|
40770 |
45300 |
46100 |
44100 |
42800 |
44230 |
44880 |
