Thông tin chi tiết sản phẩm:
|
| Tên: | Vỏ nhựa có chèn vòng bi bằng thép không gỉ | Loại: | SS-UCECHPL201, SS-UCECHPL203, SS-UCECHPL205, SS-UCECHPL207 |
|---|---|---|---|
| Vật liệu nhà ở: | polymer PBT thủy tinh cao cấp | Chèn vật liệu vòng bi: | Inox AISI 440C, Inox 420, Inox 304 |
| giải pháp niêm phong: | Tấm chắn/phớt polyme có thể được cung cấp trên cơ sở đặt hàng đặc biệt. | Phạm vi kích thước: | Số liệu, Đường kính lỗ khoan từ 12mm đến 50mm |
| Tuân thủ tiêu chuẩn: | ISO, JIS, Tiêu chuẩn Bắc Mỹ | Các ứng dụng: | chế biến thực phẩm, máy đóng chai và đóng gói, chế biến hóa chất, và các ứng dụng trong bể bơi và hà |
| Điểm nổi bật: | Vòng bi chặn gối nhựa 2 bu lông,vòng bi chặn gối nhựa 4 bu lông,vòng bi mặt bích chặn gối bằng thép không gỉ |
||

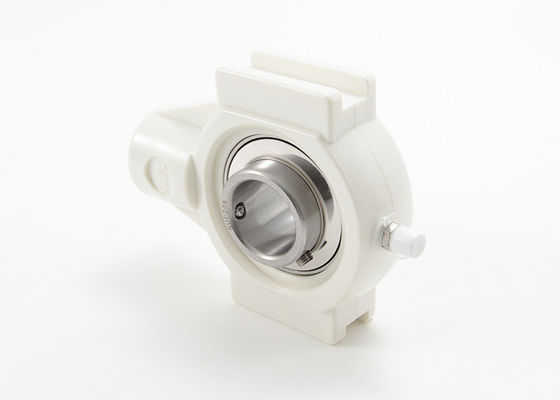

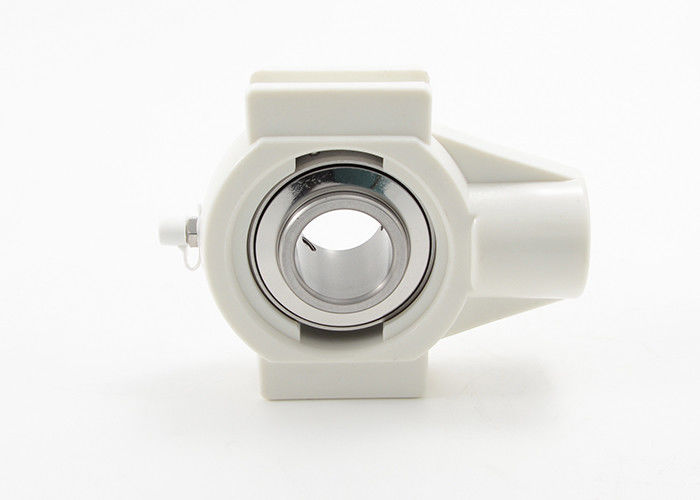

Vỏ nhựa có chèn vòng bi bằng thép không gỉ SS UCECHPL202
Các khối gối là các bộ phận gắn chân được sử dụng để cung cấp giá đỡ trục khi bề mặt lắp đặt song song với trục của trục.Các lỗ lắp đặt có rãnh để dễ dàng điều chỉnh lắp đặt.Khối gối nhựa được làm từ polyester PBT thủy tinh cấp kỹ thuật và hoàn toàn có thể hoán đổi cho nhau với các khối gang thông thường.Những khối không cần bảo trì này có độ bền cơ học, độ cứng và độ ổn định kích thước tuyệt vời, đồng thời không bao giờ bị gỉ hoặc ăn mòn.Các khối Gối Polyme hiện đang được sử dụng trong nhiều ngành công nghiệp bao gồm chế biến thực phẩm, máy đóng chai và đóng gói, xử lý hóa chất, và các ứng dụng trong bể bơi và hàng hải.Có thể mua các khối Gối MUETTE với nhiều vòng bi chèn khác nhau để phù hợp nhất với ứng dụng cụ thể của bạn.
Không có lớp mạ hoặc lớp phủ để chip hoặc vỏ
Vỏ gang tráng hoặc mạ có thể trầy xước, sứt mẻ và bong tróc.Trên thực tế, chính hành động lắp đặt chúng khiến lớp hoàn thiện xung quanh các cạnh của lỗ bu lông bị bong ra, bắt đầu quá trình ăn mòn.Vỏ MUETTE là một polyme PBT chứa đầy thủy tinh gốc rắn, không cần lớp phủ để bảo vệ chống ăn mòn.
Được thiết kế cho sự sạch sẽ
Bề mặt polymer vệ sinh hơn nhiều so với gang.Bề mặt thô ráp của gang có thể chứa bụi bẩn, nấm mốc và vi khuẩn.Ngoài ra, bề mặt lắp ghép hay phần đáy của block được gia công bằng phẳng không để bụi bẩn, nước dẫn đến hình thành nấm mốc, vi khuẩn.
Có thể chạy khô, ướt hoặc chìm hoàn toàn
Các bộ phận chặn và ổ trục là duy nhất ở chỗ chúng có thể chạy ngập hoàn toàn trong nước mà không cần bôi trơn.Chúng có thể xử lý nhiệt độ lên đến 120°F khi chìm trong chất lỏng và thậm chí nhiệt độ cao hơn khi chúng khô.
Vật liệu có sẵn:
· Vòng bi chèn Inox 304, bi và ray Inox 304.
· Vòng bi chèn 420 Inox, vòng bi và bi 420 Inox.
· Vòng bi chèn 440 không gỉ, vòng bi và vòng bi không gỉ 440
Những khối gối nhựa không cần bảo trì này có độ bền cơ học, độ cứng và độ ổn định kích thước tuyệt vời và không bao giờ bị gỉ hoặc ăn mòn.Khi được lắp vào bằng ổ bi chèn không gỉ, chúng mang lại khả năng chống ăn mòn vượt trội so với bất kỳ bộ phận lắp ráp nào được cung cấp hiện nay.
Chủ yếu là các ứng dụng:
Vỏ nhựa có chèn vòng bi bằng thép không gỉ SS UCECHPL2 Thông số kỹ thuật:
|
Bộ phận mang Phần số. |
đường kính lỗ khoan | Kích thước (mm) |
nhà ở Trọng lượng (kg) |
Kích thước bu lông |
||||||||
| đ | một | c |
h |
tôi |
t |
w |
bí |
N | ||||
| Trong | mm | |||||||||||
| SS-UCECHPL201 |
1/2 |
12 | 101 | 27,5 | 64 | 65 | 35 | 47 | 31 | 12.7 | 0,15 | M16 |
| SS-UCECHPL202 |
16/9 8/5 |
15 | 101 | 27,5 | 64 | 65 | 35 | 47 | 31 | 12.7 | 0,15 | M16 |
| SS-UCECHPL203 |
16/11 |
17 | 101 | 27,5 | 64 | 65 | 35 | 47 | 31 | 12.7 | 0,15 | M16 |
| SS-UCECHPL204 | 3/4 | 20 | 101 | 27,5 | 64 | 65 | 35 | 47 | 31 | 12.7 | 0,15 | M16 |
| SS-UCECHPL205 | 16/13 7/8 15/16 1 | 25 | 101 | 27,5 | 64 | 74 | 35 | 47 | 34.1 | 14.3 | 0,16 | M16 |
| SS-UCECHPL206 | 1-1/16 1-1/8 1-3/16 1-1/4 | 30 | 125 | 34,5 | 76 | 90 | 40 | 63 | 38.1 | 15,9 | 0,21 | M16 |
| SS-UCECHPL207 | 1-1/4 1-5/16 1-3/8 1-7/16 | 35 | 125 | 34,5 | 76 | 90 | 40 | 63 | 42,9 | 17,5 | 0,25 | M16 |
| SS-UCECHPL208 | 1-1/2 1-9/16 | 40 | 140 | 38,5 | 85 | 100 | 39,5 | 80 | 49.2 | 19 | 0,36 | M16 |
| SS-UCECHPL209 | 1-5/8 1-16/11 1-3/4 | 45 | 149 | 40 | 90 | 110 | 50 | 85 | 49.2 | 19 | 0,45 | M20 |
| SS-UCECHPL210 | 16-13 1-7-8 1-15-16 2 | 50 | 149 | 40 | 90 | 110 | 50 | 85 | 51,6 | 19 | 0,49 | M20 |
|
Chế độ tải |
Xếp hạng tải (N) |
||||||
| Loại | 204 | 205 | 206 | 207 | 208 | 209 | 210 |
|
|
14800 |
15500 |
15800 |
16500 |
17300 |
18210 |
18860 |
|
|
3930 |
4530 |
5100 |
6500 |
7800 |
8710 |
9750 |
|
|
8500 |
10350 |
10900 |
11300 |
12150 |
12900 |
13550 |
|
|
40770 |
45300 |
46100 |
44100 |
42800 |
44230 |
44880 |
