Thông tin chi tiết sản phẩm:
|
| Tên: | Sprag ly hợp | Nhãn hiệu: | Trung lập / OEM |
|---|---|---|---|
| loạt sản phẩm: | RSBW | Nguyên liệu: | Thép chịu lực |
| Phạm vi kích thước: | Kích thước lỗ khoan từ 20 mm đến 90 mm | Loại hình xây dựng cơ bản: | Vòng bi tay áo được hỗ trợ |
| bôi trơn: | Dầu mỡ | niêm phong: | bịt kín bằng cách sử dụng Vòng chữ O được bảo vệ bằng lá chắn |
| Điểm nổi bật: | Vòng bi ly hợp một bên 90mm,vòng bi ly hợp một bên 20 mm,vòng bi chặn RSBW |
||

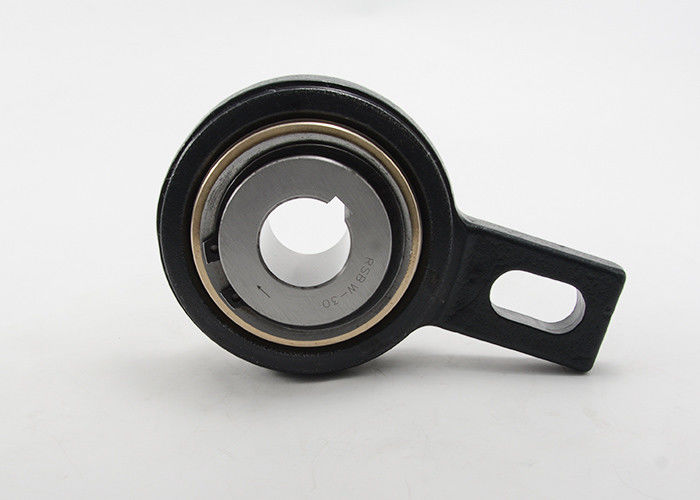

RSBW Clutch Backstopping Tay áo Vòng bi Ly hợp Sprag được hỗ trợ
Loại RSBW là bánh xe tự do loại sprag DC.Nó hoạt động khép kín, được định tâm bởi các ổ trượt trơn dành cho tốc độ quay thấp và được làm kín bằng các Vòng chữ O được bảo vệ bằng tấm chắn.
Thiết bị được bôi trơn bằng mỡ sẵn sàng để lắp đặt ở vị trí nằm ngang hoặc thẳng đứng.Chủ yếu được sử dụng làm điểm dừng, loại này cung cấp công suất mô-men xoắn cao với yêu cầu không gian tối thiểu.Thiết kế cho phép lắp đặt trong các môi trường khó khăn như độ ẩm cao hoặc khu vực có nước bắn vào.Một bu-lông, được cố định vào một bộ phận cố định của máy và đi qua khe trong cánh tay mô-men xoắn, cung cấp lực dừng quay.Khe hở xuyên tâm trên bu lông này phải bằng 1–3 % chiều rộng rãnh.Cánh tay đòn và ổ trục không được ứng suất trước.
Hỗ trợ Backstopping Sleeve Bearing, Sprag Clutches RSBW Thông số kỹ thuật:
| Loại | Kích thước | vượt quá tốc độ | kích thước | Cân nặng | ||||||||
| đH7 | tKN1) | Nimax | D | L1 | F | e | b | N | L | bH11 | ||
| [mm] | [Nm] | [phút-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [Kilôgam] | |
| RSBW20 | 20 | 300 | 400 | 106 | 35 | 113 | 102,5 | 40 | 35 | 15 | 18 | 2 |
| RSBW25 | 25 | 485 | 400 | 106 | 48 | 113 | 102,5 | 40 | 35 | 15 | 18 | 2.6 |
| RSBW30 | 30 | 485 | 400 | 106 | 48 | 113 | 102,5 | 40 | 35 | 15 | 18 | 2,5 |
| RSBW35M | 35M | 485 | 400 | 106 | 35 | 113 | 102,5 | 40 | 35 | 15 | 18 | 2 |
| RSBW35 | 35 | 606 | 400 | 106 | 48 | 113 | 102,5 | 40 | 35 | 15 | 18 | 2.4 |
| RSBW40 | 40 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.6 |
| RSBW45 | 45 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4,5 |
| RSBW50 | 50 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4,5 |
| RSBW55 | 55 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.4 |
| RSBW60 | 60 | 2040 | 250 | 161 | 54 | 140 | 130 | 70 | 35 | 15 | 18 | 6,5 |
| RSBW70 | 70 | 2040 | 250 | 161 | 54 | 140 | 130 | 70 | 35 | 15 | 18 | 6.4 |
| RSBW80 | 80 | 3900 | 200 | 190 | 70 | 165 | 150 | 70 | 45 | 20 | 25 | 9,9 |
| RSBW90 | 90 | 3900 | 200 | 190 | 70 | 165 | 150 | 70 | 45 | 20 | 25 | 9,9 |
Ghi chú:
1)Ttối đa=2,5 xTKN
2) Rãnh then DIN 6885.1
Gắn ví dụ:
