Thông tin chi tiết sản phẩm:
|
| Tên: | Sprag Clutch Elements with Mounting Rings | Chất liệu nhẫn: | Thép chịu lực, cứng và mài |
|---|---|---|---|
| vòng trong: | Nhấn Fit | Vòng ngoài: | Nhấn Fit |
| Hạn chế: | Bộ phận chèn ly hợp bánh đà tự do yêu cầu các ràng buộc dọc trục ở cả hai bên. | dung sai cài đặt: | Shaft Tolerance h5; Dung sai trục h5; Housing Tolerance H6 Dung sai nhà ở H6 |
| bôi trơn: | Delivered with corrosion protection. Cung cấp với bảo vệ chống ăn mòn. Operative gr | Nhiệt độ hoạt động: | tối đa 120°C |
| Điểm nổi bật: | Ly hợp nhíp FE 400 bạc đạn một chiều,bạc đạn 10mm,bạc đạn 60mm |
||

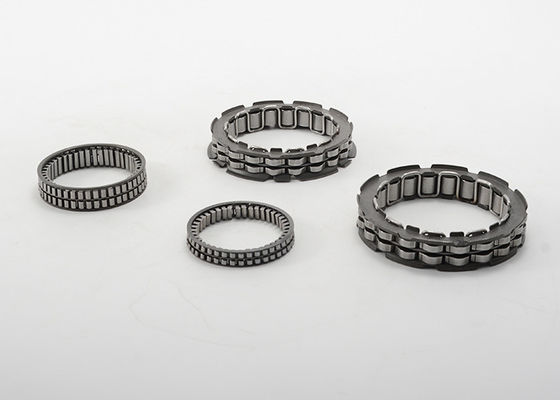

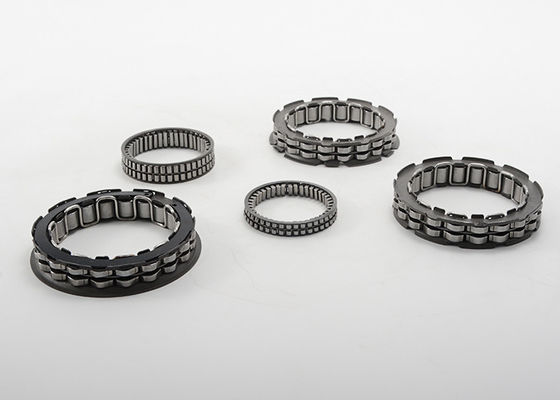

Bộ phận chèn ly hợp Sprag Freewheel với các vòng lắp FE 400 Series
Tuyệt vời cho số lượng lớn và các ứng dụng không cần hỗ trợ ổ bi tích hợp
Nếu bạn cần một số lượng lớn ly hợp nhíp, hạn chế chi phí chặt chẽ nhưng không thể hy sinh các yêu cầu về mô-men xoắn, thì các bộ phận ly hợp nhíp Series 400 của chúng tôi rất phù hợp với nhu cầu của bạn.
Điểm nổi bật của sản phẩm sê-ri 400:
Các bộ phận ly hợp lò xo của chúng tôi đã sẵn sàng để lắp vào trục và có thể được sử dụng để chạy quá tốc độ, dừng lại hoặc lập chỉ mục.
Chúng bao gồm một cái lồng, sprags và lò xo.Lò xo được thiết kế để giữ cho các miếng đệm tiếp xúc với trục và vỏ.
Tương tự như dòng FE 400 nhưng được thiết kế với các vòng đua tiếp đất và cứng để ép vừa vặn vào trục và bộ phận vỏ.Sử dụng sê-ri này nếu trục và vỏ của bạn KHÔNG được làm cứng và nối đất.
Các bộ phận chèn ly hợp Sprag Freewheel với các vòng lắp Dòng FE 400 Thông số kỹ thuật:
| chỉ định | kích thước | mô-men xoắn | Tốc độ chạy không tải | Xếp hạng tải cơ bản | Cân nặng | Mục số. | |||||
| đ | D | W | Tnom | nmax | C dyn. | Đồng thống kê. | |||||
| loại bóng | loại con lăn | loại bóng | loại con lăn | ||||||||
| [mm] | [mm] | [mm] | [Nm] | [vòng/phút] | N | N | N | N | [Kilôgam] | ||
| FR 422 M | 10 | 26 | 12 | 60 | 10.100 | 4,935 | 4.960 | 2.285 | 3.500 | 0,03 | 300587 |
| FR 422Z | 10 | 26 | 12 | 53 | 10.100 | 0,03 | 300588 | ||||
| FR 427 M | 15 | 31 | 12 | 92 | 7.400 | 6.080 | 6.350 | 2,785 | 5.110 | 0,04 | 300591 |
| FR 427 Z | 15 | 31 | 12 | 83 | 7.400 | 0,04 | 300592 | ||||
| FR 432 M | 20 | 36 | 12 | 128 | 5.900 | 6,555 | 6.710 | 3.175 | 5,790 | 0,05 | 300593 |
| FR 432Z | 20 | 36 | 12 | 117 | 5.900 | 0,05 | 300594 | ||||
| FR 437 M | 25 | 41 | 12 | 169 | 4.800 | 7.325 | 7.400 | 3.870 | 6,920 | 0,06 | 300595 |
| FR 437 Z | 25 | 41 | 12 | 154 | 4.800 | 0,06 | 300598 | ||||
| FR 442 M | 30 | 46 | 12 | 212 | 4.200 | 7.980 | 8.410 | 4.570 | 8.560 | 0,07 | 300599 |
| FR 442 Z | 30 | 46 | 12 | 198 | 4.200 | 0,07 | 300600 | ||||
| FR 448 M | 35 | 53 | 12 | 272 | 4.300 | 0,09 | 300602 | ||||
| FR 448 Z | 35 | 53 | 12 | 248 | 4.300 | 0,09 | 300603 | ||||
| FR 453 M | 40 | 58 | 12 | 321 | 3.400 | 8.690 | 9.460 | 5,640 | 10.860 | o.io | 300605 |
| FR 453 Z | 40 | 58 | 12 | 294 | 3.400 | o.io | 300606 | ||||
| FR 463 M | 50 | 68 | 12 | 427 | 2.900 | 9,295 | 10.730 | 6.700 | 13.650 | 0,12 | 300608 |
| FR 463 Z | 50 | 68 | 12 | 394 | 2.900 | 0,12 | 300610 | ||||
| FR 473 M | 60 | 78 | 12 | 539 | 2.500 | 9,535 | 11.590 | 7.420 | 15,910 | 0,14 | 300611 |
| FR 473 Z | 60 | 78 | 12 | 496 | 2.500 | 0,14 | 300613 | ||||
Ghi chú:
1) Mô-men xoắn danh nghĩa được chỉ định dựa trên đủ độ cứng của các bộ phận ăn khớp.
2) Mũi tên trên vòng trong thể hiện: hướng chạy không tải của vòng ngoài = hướng khóa của vòng trong.
3) Tốc độ quay n = tốc độ vốn có của phần tử chèn.
