Thông tin chi tiết sản phẩm:
|
| Tên: | Vòng bi ly hợp bánh xe tự do Phần tử chèn Vòng bi ly hợp một chiều | Mùa xuân: | Lò xo căng (Z) |
|---|---|---|---|
| Vật liệu lồng: | Thép dập/Nhựa (PA) | Sprags Chất liệu: | Thép chịu lực cứng |
| dung sai cài đặt: | Trục h5; trung tâm H6 | Nhiệt độ hoạt động: | tối đa 140°C |
| Hạn chế: | Bộ phận chèn ly hợp bánh đà tự do yêu cầu các ràng buộc dọc trục ở cả hai bên. | bôi trơn: | designed for oil lubrication. được thiết kế để bôi trơn dầu. Operative grease filli |
| Điểm nổi bật: | thép dập Vòng bi ly hợp một chiều,ly hợp bánh răng tự do lồng nhựa,ly hợp bánh răng tự do Cứng lại |
||

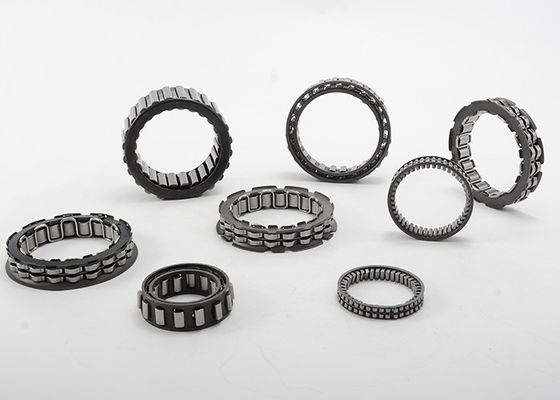

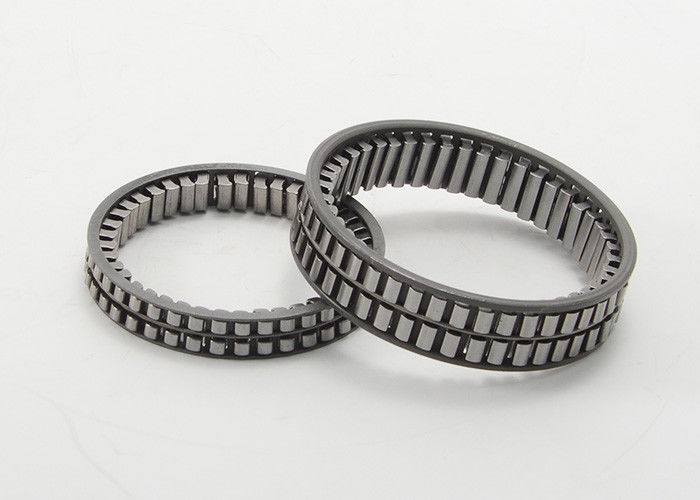

Sprag Type Bộ ly hợp bánh xe tự do Phần tử chèn Vòng bi ly hợp một chiều
Các thành phần
Ly hợp bánh răng tự do Phần tử chèn FE 400 Z
· Mùa xuân:Lò xo căng (Z)
·lồng:Thép dập/Nhựa (PA)
· Sprags:Thép chịu lực cứng
Chiều cao khe hở đầu h0 = 4 mm
Nhiệt độ hoạt động:tối đa140°C
bôi trơn
Dầu hoặc mỡ bôi trơn:
Cung cấp với bảo vệ chống ăn mòn.Làm đầy mỡ hoạt động theo yêu cầu.
Cài đặt
Dung sai cài đặt:
Trục h5;trung tâm H6
Vòng trong/trục:
Thép , HRC 60+4 (HV 700+100);ê ≥ 1,3 mm;Rz ≤ = 2,5µm
Vòng ngoài/nhà ở:
Thép, HRC 60+4 (HV 700+100);ê ≥ 1,3 mm;Rz ≤ 2,5µm
Hạn chế:
Bộ phận chèn ly hợp bánh đà tự do yêu cầu các ràng buộc dọc trục ở cả hai bên.
Phần giao phối:
Làm cứng và mài các bộ phận giao phối là cần thiết.Trục vát và trung tâm dễ dàng cài đặt.
Ổ đỡ trục:
Các chi tiết chèn ly hợp bánh xe tự do không tự định tâm.Hỗ trợ ổ trục bên ngoài để xác định khoảng cách giữa các bộ phận giao phối (Trục và vỏ) là cần thiết.
Thông số kỹ thuật Vòng bi ly hợp bánh xe tự do loại Sprag Thông số kỹ thuật:
| FE 400 | FE 400Z | FE 400 Z2 |
Tốc độ ly hợp chạy không tải nmax [RPM] |
Kích thước [mm] | Kích thước [inch] | ||||||||
| một phần số | mô-men xoắn M | một phần số | mô-men xoắn M | một phần số | mô-men xoắn M | ||||||||
| [ftlb] | [Nm] | [ftlb] | [Nm] | [ftlb] | [Nm] | dL | ĐL | dL | ĐL | ||||
| FE 410 Z2 | 0,2 | 0,3 | 10000 | 2 | 10 | 0,0787 | 0,3937 | ||||||
| FE 412 Z | 2.2 | 3 | FE 412 Z2 | 1.3 | 1.8 | 10000 | 4 | 12 | 0,1575 | 0,4724 | |||
| FE 413 Z2 | 2.1 | 2.9 | 9000 | 5 | 13 | 0,1969 | 0,5118 | ||||||
| F414Z | 5 | 7 | FE 414 Z2 | 1.9 | 2.6 | 8500 | 6 | 14 | 0,2362 | 0,5512 | |||
| F416Z | 9 | 12 | FE 416 Z2 | 5.6 | 7.6 | 7500 | số 8 | 16 | 0,315 | 0,6299 | |||
| FE 422 | 36 | 48 | FE 422 Z | 32 | 44 | FE 422 Z2 | 16 | 21 | 5300 | 14 | 22 | 0,5512 | 0,8661 |
| FE 423 | 40 | 55 | FE 423 Z | 36 | 48 | FE 423 Z2 | 18 | 24 | 5200 | 15 | 23 | 0,5906 | 0,9055 |
| FE 425 | 50 | 68 | FE 425 Z | 43 | 58 | FE 425 Z2 | 22 | 30 | 4700 | 17 | 25 | 0,6693 | 0,9843 |
| FE 427 | 59 | 80 | FE 427 Z | 49 | 66 | FE 427 Z2 | 27 | 36 | 4400 | 19 | 27 | 0,748 | 1.063 |
| FE 428 | 64 | 87 | FE 428 Z | 55 | 75 | FE 428 Z2 | 29 | 39 | 4200 | 20 | 28 | 0,7874 | 1.1024 |
| F430 | 75 | 101 | FE 430 Z | 64 | 87 | FE 430 Z2 | 34 | 46 | 4000 | 22 | 30 | 0,8661 | 1.1711 |
| FE 432 | 86 | 116 | FE 432 Z | 71 | 97 | FE 432 Z2 | 39 | 52 | 3700 | 24 | 32 | 0,9449 | 1.2598 |
| FE 433 | 92 | 124 | FE 433 Z | 79 | 107 | FE 433 Z2 | 41 | 56 | 3600 | 25 | 33 | 0,9843 | 1.2992 |
| FE 435 | 104 | 141 | FE 435 Z | 90 | 121 | FE 435 Z2 | 47 | 64 | 3400 | 27 | 35 | 1.063 | 1.378 |
| FE 437 | 117 | 158 | FE 437 Z | 101 | 137 | FE 437 Z2 | 53 | 71 | 3200 | 29 | 37 | 1.1417 | 1.4567 |
| FE 438 | 124 | 168 | FE 438 Z | 106 | 144 | FE 438 Z2 | 56 | 76 | 3100 | 30 | 38 | 1.1811 | 1.496 |
| FE 442 | 152 | 207 | FE 442 Z | 131 | 178 | FE 442 Z2 | 69 | 93 | 2800 | 34 | 42 | 1.3386 | 1.6535 |
| FE 443 | 160 | 217 | FE 443 Z | 138 | 187 | FE 443 Z2 | 72 | 98 | 2700 | 35 | 43 | 1.378 | 1.6929 |
| FE 448 | 201 | 272 | FE 448 Z | 173 | 235 | FE 448 Z2 | 90 | 122 | 2500 | 40 | 48 | 1.5748 | 1.8898 |
| FE 453 | 246 | 333 | FE 453 Z | 207 | 281 | FE 453 Z2 | 108 | 146 | 2200 | 45 | 53 | 1.7717 | 2.0866 |
| FE 458 | 295 | 400 | FE 458 Z | 254 | 345 | FE 458 Z2 | 131 | 178 | 2000 | 50 | 58 | 1.9685 | 2.2835 |
| FE 459 | 305 | 414 | FE 459 Z | 263 | 357 | 51 | 59 | ||||||
| FE 463 | 348 | 472 | FE 463Z | 300 | 407 | FE 463 Z2 | 149 | 202 | 1900 | 55 | 63 | 2.1654 | 2.4803 |
| FE 468 | 405 | 550 | FE 468 Z | 349 | 474 | FE 468 Z2 | 179 | 243 | 1750 | 60 | 68 | 2.3622 | 2.6772 |
| FE 470 | 429 | 583 | FE 470 Z | 370 | 502 | 1700 | 62 | 70 | 2.4409 | 2.7559 | |||
| FE 473 | 467 | 633 | FE 473 Z | 402 | 545 | 1600 | 65 | 73 | 2.559 | 2.874 | |||
| FE 478 | 532 | 722 | FE 478 Z | 458 | 622 | 1500 | 70 | 78 | 2.7559 | 3.0709 | |||
| FE 488 | 674 | 914 | FE488Z | 581 | 788 | 1300 | 80 | 88 | 3.1496 | 3.4646 | |||
Ghi chú:
Khe hở hướng kính tối đa đang chờ ứng dụng 0,04mm không phải là thông số cố định, ổ trục được cung cấp theo yêu cầu.
