Thông tin chi tiết sản phẩm:
|
| Tên: | Cuộc đua DC | Nguyên liệu: | Thép chịu lực hợp kim cao chất lượng |
|---|---|---|---|
| loạt sản phẩm: | DC | Tên gia đình: | Cuộc đua DC |
| Phạm vi kích thước: | Kích thước lỗ khoan từ 10 mm đến 60 mm | Nhãn hiệu: | Trung lập / Tùy chỉnh |
| bôi trơn: | được thiết kế để bôi trơn dầu | các loại: | Chủng tộc bên ngoài / Chủng tộc bên trong |
| Điểm nổi bật: | Vòng bi ly hợp một chiều DC,vòng bi dừng tự do,vòng bi chặn sau |
||

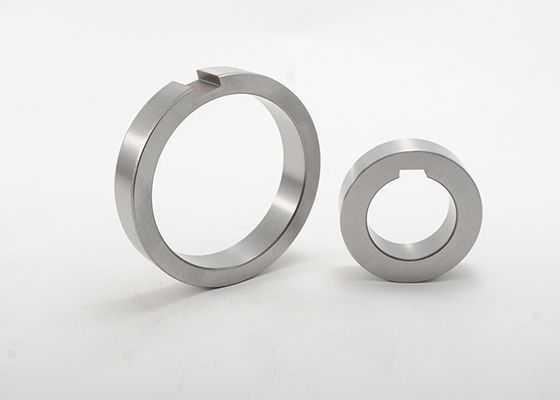

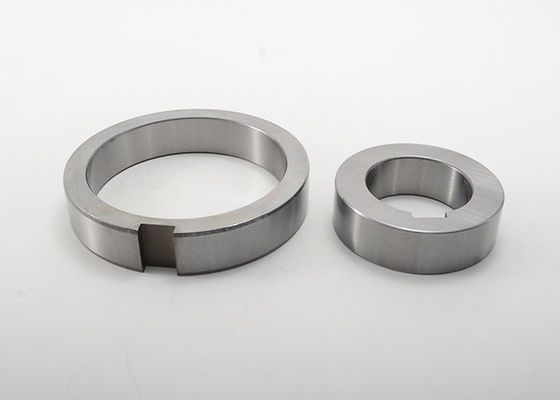

Sprag Freewheel DC Races Các cuộc đua bên ngoài để sử dụng với bộ ly hợp sê-ri DC
Các cuộc đua DC được cung cấp để sử dụng với lồng bánh xe tự do DC.Cụm lồng và đường đua, tạo thành một bánh lái tự do không được hỗ trợ.
Phải cung cấp hỗ trợ ổ trục cho tải trọng hướng trục và hướng tâm, cùng với bôi trơn và làm kín.Dung sai không gian sprag không được vượt quá khi xem xét tất cả các khoảng hở của ổ trục và dung sai lắp đặt.
Độ côn giữa các rãnh phải dưới 0,007 mm đối với chiều rộng 25 mm.Các rãnh bên ngoài loại A* và B* phải được ép vào vỏ để không bị biến dạng sau khi lắp ráp.Vui lòng liên hệ với bộ phận kỹ thuật của chúng tôi nếu bạn cần truyền công suất mô-men xoắn tự do tối đa với loại A* và G*.Ứng suất chính có thể phải được kiểm tra.
Thông số kỹ thuật Sprag Freewheel DC Inner Races và Outer Race:
| Kích thước | kích thước | Loại DC phù hợp | |||||||||||||||
| đH7 | Lg | Lh | LJ | Dj6 | t | Dtôi+ 0,008/- 0,005 | L | SAn6 | b1P10 | t | Sbs6 | SCg6 | DL±0,1 | Số lỗ × ø | Dmột± 0,013 | ||
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | ||||||
| DC230A | 16 | 72 | 6 | 3,5 | 54,752 | DC 3809A | |||||||||||
| DC230B | 16 | 72 | 54,752 | ||||||||||||||
| DC230C | 16 | 95 | 78 | 8 × 7 | 54,752 | ||||||||||||
| DC230G10 | 10 | 16 | 38.092 | ||||||||||||||
| DC230G15 | 15 | 16 | 38.092 | ||||||||||||||
| DC230G20 | 20 | 16 | 38.092 | ||||||||||||||
| DC230H10 | 10 | 33 | 35 | 17 | 38.092 | ||||||||||||
| DC230H15 | 15 | 33 | 35 | 17 | 38.092 | ||||||||||||
| DC230 | 20 | 33 | 35 | 17 | 38.092 | ||||||||||||
| DC230J10 | 10 | 50 | 35 | 17 | 38.092 | DC 5476A DC 5476A (4c) | |||||||||||
| DC230J15 | 15 | 50 | 35 | 17 | 38.092 | ||||||||||||
| DC230J20 | 20 | 50 | 35 | 17 | 38.092 | ||||||||||||
| DC167A | 16 | 90 | 10 | 5 | 71,425 | ||||||||||||
| DC167B | 16 | 90 | 71,425 | ||||||||||||||
| DC167C | 16 | 110 | 95 | 8 × 9 | 71,425 | ||||||||||||
| DC167G25 | 25 | 16 | 54,765 | ||||||||||||||
| DC167G30 | 30 | 16 | 54,765 | ||||||||||||||
| DC167G35 | 35 | 16 | 54,765 | ||||||||||||||
| DC167H25 | 25 | 35 | 50 | 19 | 54,765 | ||||||||||||
| DC167H30 | 30 | 35 | 50 | 19 | 54,765 | ||||||||||||
| DC167H35 | 35 | 35 | 50 | 19 | 54,765 | ||||||||||||
| DC167J25 | 25 | 54 | 50 | 19 | 54,765 | ||||||||||||
| DC167J30 | 30 | 54 | 50 | 19 | 54,765 | ||||||||||||
| DC167J35 | 35 | 54 | 50 | 19 | 54,765 | ||||||||||||
| DC168A | 21 | 110 | 14 | 5,5 | 88,877 | DC 7221 (5c)' DC 7221B DC 7221B (5c) | |||||||||||
| DC168B | 21 | 110 | 88,877 | ||||||||||||||
| DC168C | 21 | 140 | 120 | 8×11 | 88,877 | ||||||||||||
| DC168G40 | 40 | 21 | 72,217 | ||||||||||||||
| DC168G45 | 45 | 21 | 72,217 | ||||||||||||||
| DC168G50 | 50 | 21 | 72,217 | ||||||||||||||
| DC168H40 | 40 | 42 | 65 | 21 | 72,217 | ||||||||||||
| DC168H45 | 45 | 42 | 65 | 21 | 72,217 | ||||||||||||
| DC168H50 | 50 | 42 | 65 | 21 | 72,217 | ||||||||||||
| DC168J40 | 40 | 63 | 65 | 21 | 72,217 | ||||||||||||
| DC168J45 | 45 | 63 | 65 | 21 | 72,217 | ||||||||||||
| DC168J50 | 50 | 63 | 65 | 21 | 72,217 | ||||||||||||
| DC235A | 16 | 150 | 20 | 7,5 | 119,891 | DC 10323A (5c) | |||||||||||
| DC235B | 16 | 150 | 119,891 | ||||||||||||||
| DC235C | 16 | 190 | 170 | 8×11 | 119,891 | ||||||||||||
| DC235G55 | 55 | 16 | 103,231 | ||||||||||||||
| DC235G60 | 60 | 16 | 103,231 | ||||||||||||||
| DC235G75 | 75 | 16 | 103,231 | ||||||||||||||
| DC235H55 | 55 | 43 | 100 | 27 | 103,231 | ||||||||||||
| DC235H60 | 60 | 43 | 100 | 27 | 103,231 | ||||||||||||
| DC235H75 | 75 | 43 | 100 | 27 | 103,231 | ||||||||||||
| DC235J55 | 55 | 70 | 100 | 27 | 103,231 | ||||||||||||
| DC235J60 | 60 | 70 | 100 | 27 | 103,231 | ||||||||||||
