Thông tin chi tiết sản phẩm:
|
| Tên: | Ly hợp Sprag một chiều | Nguyên liệu: | Thép chịu lực hợp kim cao chất lượng |
|---|---|---|---|
| loại ly hợp: | Sprag ly hợp | Ứng dụng ly hợp: | Backstopping, Indexing, Overrunning |
| Inch - Số liệu: | inch | Loại hình xây dựng cơ bản: | bộ phận giữ lồng kép không có rãnh bên trong hoặc bên ngoài |
| Loại bôi trơn: | được thiết kế để bôi trơn dầu | Yêu cầu hỗ trợ vòng bi: | Đúng |

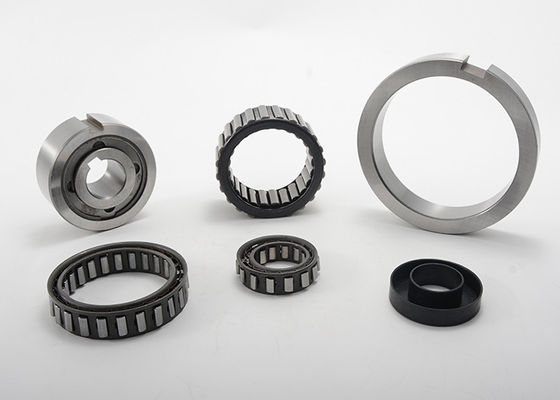

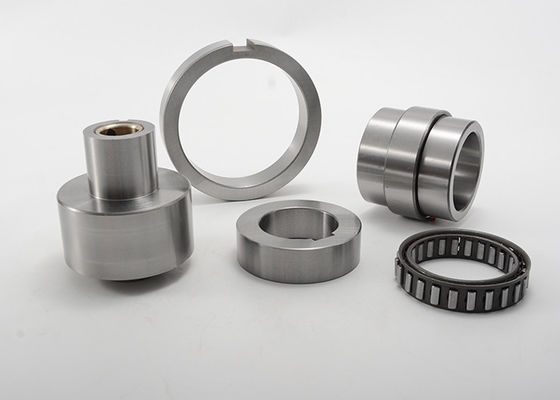

Ổ trục thép chịu lực Ly hợp một chiều Lồng bánh xe tự do không có vòng đua bên trong hoặc bên ngoài
Overrunning, Indexing, Backstopping Yêu cầu hỗ trợ vòng bi ngoài, Sprag Clutches
Loại DC là loại lồng tự do loại sprag không có các rãnh bên trong hoặc bên ngoài.Nó phải được lắp đặt trong một thiết kế cung cấp các đường đua, hỗ trợ ổ trục cho tải trọng hướng trục và hướng tâm, bôi trơn và làm kín.Phiên bản loại DC-N chấp nhận tất cả các loại chất bôi trơn hiện đang được sử dụng trong thiết bị truyền lực.
Không được vượt quá dung sai không gian sprag.Các vòng đua bên trong và bên ngoài đều phải có chiều rộng trơn tối thiểu “e*”, không có bất kỳ rãnh nào, để đảm bảo bánh lái tự do hoạt động chính xác như minh họa trên các trang sau.
Ngoài ra, các rãnh có thể được thực hiện trong trường hợp trục hoặc vỏ bằng thép cứng, theo thông số kỹ thuật bên dưới.Độ cứng bề mặt của chi tiết hoàn thiện phải là HRC 60 đến 62, với độ sâu tối thiểu là 0,6 mm.
Độ cứng lõi là HRC35 đến 45.
Sprag Clutches loại DC Thông số kỹ thuật:
| Kích thước | tốc độ vượt quá |
Øa +0,008 - 0,005 |
Øc ± 0,013 |
Sprag không gian | etối thiểu | Ødtối thiểu | Øbtối đa | Số clip | No.of sprags | Cân nặng | ||
| TKN1 | Nimax | Namax | mm | mm | mm | mm | mm | mm | chiếc | chiếc | Kilôgam | |
| Nm | tối thiểu-1 | tối thiểu-1 | ||||||||||
| DC2222G | 63 | 8600 | 4300 | 22.225 | 38.885 | 8,33 | 10 | 50 | 15 | - | 12 | 0,03 |
| DC2776 | 119 | 6900 | 3400 | 27.762 | 44.422 | 8,33 | 14 | 58 | 18 | - | 14 | 0,055 |
| DC3034 | 124 | 6300 | 3100 | 30.340 | 47.000 | 8,33 | 14 | 62 | 20 | - | 14 | 0,06 |
| DC3175(3C) | 159 | 6000 | 3000 | 31.750 | 48.410 | 8,33 | 14 | 63 | 24 | 3 | 16 | 0,06 |
| DC3809A | 275 | 5000 | 2500 | 38.092 | 54.752 | 8,33 | 16 | 71 | 29 | - | 18 | 0,085 |
| DC4127(3C) | 224 | 4600 | 2300 | 41.275 | 57.935 | 8,33 | 14 | 75 | 32 | 3 | 18 | 0,09 |
| DC4445A | 363 | 4300 | 2100 | 44.450 | 61.110 | 8,33 | 16 | 79 | 34 | - | 20 | 0,095 |
| DC4972(4C) | 306 | 3800 | 1900 | 49.721 | 66.381 | 8,33 | 14 | 86 | 38 | 4 | 22 | 0,1 |
| DC5476A | 525 | 3500 | 1700 | 54.765 | 71.425 | 8,33 | 16 | 92 | 42 | - | 24 | 0,11 |
| DC5476A(4C) | 525 | 3500 | 1700 | 54.765 | 71.425 | 8,33 | 16 | 92 | 42 | 4 | 24 | 0,13 |
| DC5476B(4C) | 769 | 3500 | 1700 | 54.765 | 71.425 | 8,33 | 21 | 92 | 42 | 4 | 24 | 0,18 |
| DC5476C(4C) | 990 | 3500 | 1700 | 54.765 | 71.425 | 8,33 | 25 | 92 | 42 | 4 | 24 | 0,2 |
| DC5776A | 604 | 3300 | 1600 | 57.760 | 74,42 | 8,33 | 16 | 98 | 44 | - | 26 | 0,11 |
| DC6334B | 806 | 3000 | 1500 | 63.340 | 80.000 | 8,33 | 21 | 104 | 50 | - | 26 | 0,175 |
| DC7221(5C) | 675 | 2600 | 1300 | 72.217 | 88.877 | 8,33 | 14 | 115 | 56 | 5 | 30 | 0,14 |
| DC7221B | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8,33 | 21 | 115 | 56 | - | 30 | 0,185 |
| DC7221B(5C) | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8,33 | 21 | 115 | 56 | 5 | 30 | 0,21 |
| DC7969C(5C) | 2038 | 2400 | 1200 | 79.698 | 96.358 | 8,33 | 25 | 124 | 61 | 5 | 34 | 0,28 |
| DC8334C | 2055 | 2300 | 1100 | 83.340 | 100.000 | 8,33 | 25 | 132 | 65 | - | 34 | 0,27 |
| DC8729A | 1250 | 2200 | 1100 | 87.290 | 103,96 | 8,33 | 16 | 134 | 67 | - | 34 | 0,165 |
| DC10323A(3C)* | 1612 | 1800 | 900 | 103.231** | 119,89 | 8,33 | 16 | 155 | 80 | 3 | 40 | 0,205 |
| DC12334C* | 4800 | 1500 | 750 | 123,34** | 140.000 | 8,33 | 25 | 184 | 96 | - | 50 | 0,4 |
| DC12388C(11C) | 4875 | 1500 | 750 | 123.881 | 142,88 | 9,5 | 25 | 196 | 96 | 11 | 44 | 0,4 |
GHI CHÚ:
1)Ttối đa=2,5 xTKN
2) Cuộc chạy đua bên trong tràn ngập
3) Cuộc chạy đua bên trong tràn ngập
**)Mở rộng dung sai cho± 0,013
4) Kích thước tùy chỉnh khác có sẵn.
5) Số lượng dải kéo và kẹp được tùy chỉnh.
gắn ví dụ
