Thông tin chi tiết sản phẩm:
|
| Tên: | Ly hợp bóng một chiều Freewheels | Nguyên liệu: | Thép chịu lực hợp kim cao chất lượng |
|---|---|---|---|
| thân lăn: | Vòng bi lăn | Số hàng: | hàng đôi |
| hướng tải: | Uốn xuyên tâm | hình cầu: | Vòng bi không thẳng hàng |
| Ly thân: | không tách rời | Ly hợp một chiều: | Vòng bi ly hợp một chiều |
| Điểm nổi bật: | Vòng bi ly hợp một chiều GFK30,vòng bi một chiều tự do,vòng bi một chiều xuyên tâm |
||

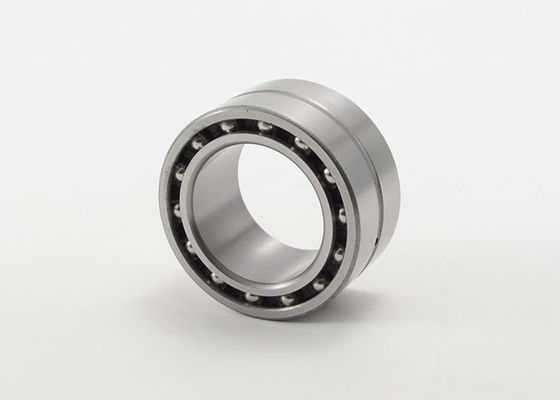

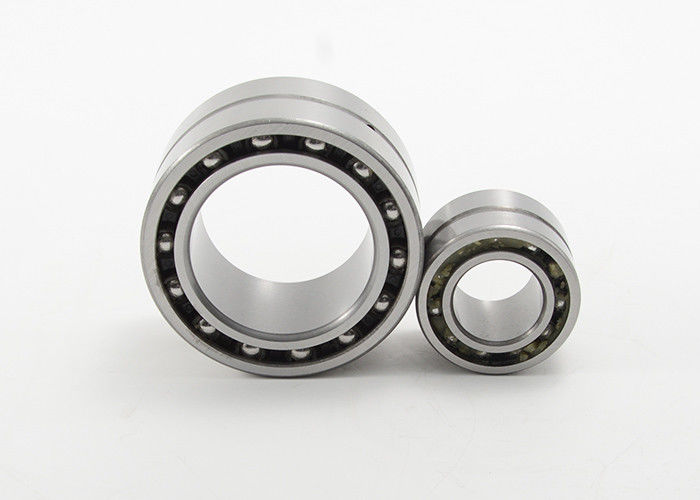

Freewheels Vòng bi ly hợp một chiều Vòng bi ly hợp Sprag Type GFK30
Model GFK là một ly hợp loại sprag được tích hợp vào ổ bi 59 Series.
Thiết kế này cung cấp công suất mô-men xoắn cao cho đường kính ngoài tối thiểu.
Nó là một loại ổ trục được hỗ trợ, được bôi trơn bằng mỡ bôi trơn.
Cũng có thể bôi trơn bể dầu nếu mỡ ban đầu được loại bỏ trước bằng cách xả ly hợp bằng dung môi thích hợp.
Bất kể loại bôi trơn nào, cần phải cung cấp các vòng đệm kín.
Việc truyền mô-men xoắn phải được đảm bảo bằng cụm lắp ép vào vỏ ngoài cứng có dung sai R6 và vào trục có dung sai p5.
Tổng lực ép vừa vặn trên GFK không được vượt quá khoảng hở bên trong đối với kiểu máy như được liệt kê trong Cột Khoảng hở bên trong.
Freewheels Vòng bi ly hợp bi một chiều Thông số kỹ thuật Sê-ri Sprag Loại ly hợp:
| Loại | Kích thước | chạy quá tốc độ | Loạt vòng bi đã qua sử dụng | Xếp hạng tải cơ bản | kích thước | Cân nặng | |||||||
| con lăn | Những quả bóng | con lăn | Những quả bóng | ||||||||||
| dyn. | dyn. | thống kê. | thống kê. | ||||||||||
| đ | TKN1) | nmax2) | nmax3) | C | C | C0 | C0 | D | L | r | |||
| mm | Nm | phút-1 | phút-1 | N | N | N | N | mm | mm | mm | Kilôgam | ||
| GFK20 | 20 | 51 | 5500 | 4000 | 5904 | 5600 | 4400 | 2900 | 2750 | 37 | 23 | 0,5 | 0,09 |
| GFK25 | 25 | 65 | 5300 | 3800 | 5905 | 6300 | 5300 | 3450 | 3350 | 42 | 23 | 0,5 | 0,11 |
| GFK30 | 30 | 95 | 5000 | 3500 | 5906 | 7700 | 5500 | 4600 | 3650 | 47 | 23 | 0,5 | 0,13 |
| GFK35 | 35 | 204 | 4600 | 3200 | 5907 | 8200 | 8500 | 5200 | 5700 | 55 | 27 | 1 | 0,2 |
| GFK40 | 40 | 315 | 4200 | 3000 | 5908 | 8650 | 9300 | 5750 | 6700 | 62 | 30 | 1 | 0,3 |
| GFK45 | 45 | 370 | 3800 | 2500 | 5909 | 9200 | 9700 | 6350 | 7300 | 68 | 30 | 1 | 0,34 |
| GFK50 | 50 | 460 | 3400 | 2200 | 5910 | 9650 | 10000 | 6950 | 7800 | 72 | 30 | 1 | 0,36 |
GHI CHÚ:
1)Ctối đa=2,5 xTKN
2) Cuộc chạy đua bên trong tràn ngập
3) Cuộc chạy đua bên trong tràn ngập
gắn ví dụ
