Thông tin chi tiết sản phẩm:
|
| Tên: | Vòng bi lăn hình trụ bổ sung đầy đủ một hàng | Loại mang: | thiết kế NCF |
|---|---|---|---|
| Chán: | lỗ khoan hình trụ | Loại lồng: | Bổ sung đầy đủ, Không có lồng |
| Chơi nội bộ xuyên tâm: | CN hoặc tùy chỉnh | niêm phong: | Mở |
| Độ chính xác: | RBEC 1 | ISOP0 | Tính năng: | hàng đơn |
| Các tính năng khác: | Bổ sung đầy đủ | 2 Sườn Vòng Trong | 1 Vòng Ngoài Sườn với Vòng Giữ | Cánh dầm: | mặt bích tích hợp trên các vòng bên trong và bên ngoài |
| Điểm nổi bật: | Vòng bi lăn chính xác NCF2952V,Vòng bi lăn chính xác NCF2960V,vòng bi lăn bổ sung đầy đủ một hàng |
||

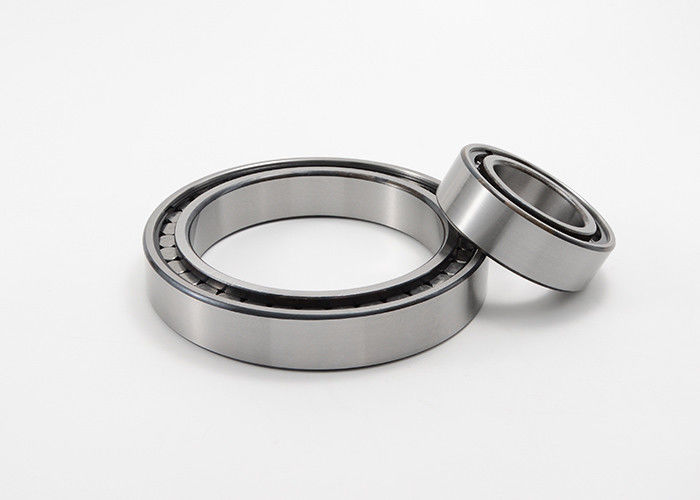

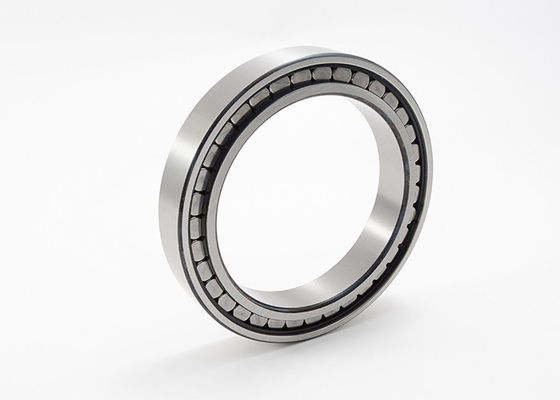

Vòng bi lăn hình trụ bổ sung đầy đủ một hàng
Vòng bi lăn hình trụ bổ sung đầy đủ một hàng, thiết kế NCF
Vòng bi lăn hình trụ bổ sung đầy đủ một hàng được thiết kế để chịu được tải trọng hướng kính rất cao kết hợp với tốc độ vừa phải.Vòng bi kết hợp số lượng con lăn tối đa vì chúng không được trang bị lồng.Có hai mặt bích tích hợp ở vòng trong và một mặt bích ở vòng ngoài, ổ trục thiết kế NCF có thể điều chỉnh chuyển vị dọc trục theo một hướng.Vòng giữ ở vòng ngoài giữ vòng bi lại với nhau.Vòng giữ không được tải dọc trục trong quá trình vận hành.
Đặc trưng:
Vòng bi lăn hình trụ bổ sung đầy đủ một hàng thường được sử dụng trong các ứng dụng có tải trọng hướng tâm cao, chẳng hạn như trong hộp số công nghiệp, thiết bị xây dựng và máy móc khai thác mỏ.Chúng cũng thích hợp cho các ứng dụng có tốc độ thấp hoặc chuyển động dao động.
Một lợi thế của vòng bi bổ sung đầy đủ là khả năng chịu được tải trọng sốc và va đập do khả năng chịu tải tăng lên của chúng.Tuy nhiên, chúng có thể có những hạn chế về tốc độ vận hành do ma sát giữa các con lăn tăng lên.
Điều quan trọng cần lưu ý là việc không có vòng cách trong các ổ trục bổ sung đầy đủ có thể dẫn đến giảm khả năng dẫn hướng và căn chỉnh của các con lăn, điều này có thể ảnh hưởng đến độ ổn định tổng thể của ổ trục.
Vòng bi lăn hình trụ bổ sung đầy đủ một hàng cung cấp khả năng chịu tải cao hơn so với vòng bi lăn hình trụ tiêu chuẩn, làm cho chúng phù hợp cho các ứng dụng hạng nặng nơi tải trọng hướng tâm chiếm ưu thế.
Vòng bi lăn hình trụ bổ sung đầy đủ một hàng Dòng NCF Chi tiết:
| Mã vòng bi | kích thước | Khối | Xếp hạng tải cơ bản | giới hạn | |||||||
| tốc độ | |||||||||||
| đ | D | b | rsmin | d1 | D1 | Ơ, Fw | Cr | Cor | |||
| mm | Kilôgam | KN | vòng/phút | ||||||||
| NCF2944V | 220 | 300 | 48 | 2.1 | 247 | 274 | 282,5 | 9,9 | 520 | 1000 | 800 |
| NCF3044V | 220 | 340 | 90 | 3 | 255 | 298 | 312 | 29,5 | 1080 | 1800 | 800 |
| NJG2344VH | 220 | 460 | 145 | 5 | 295 | 383 | 266.7 | 111 | 2650 | 3800 | 600 |
| NCF2948V | 240 | 320 | 48 | 2.1 | 267 | 294 | 303 | 10.6 | 540 | 1080 | 700 |
| NCF3048V | 240 | 360 | 92 | 3 | 278 | 321 | 335 | 32 | 1140 | 1960 | 800 |
| NCF2952V | 260 | 360 | 60 | 2.1 | 294 | 321 | 333,7 | 18,5 | 750 | 1430 | 670 |
| NCF3052V | 260 | 400 | 104 | 4 | 304 | 358 | 376.1 | 46,5 | 1560 | 2600 | 600 |
| NCF2956V | 280 | 380 | 60 | 2.1 | 314 | 347,5 | 359.1 | 19.7 | 880 | 1730 | 600 |
| NCF3056V | 280 | 420 | 106 | 4 | 319 | 373 | 391 | 50 | 1630 | 2750 | 560 |
| NCF2960V | 300 | 420 | 72 | 3 | 341,5 | 375 | 390,5 | 31.2 | 1120 | 2200 | 560 |
| NCF3060V | 300 | 460 | 118 | 4 | 355 | 413 | 433 | 69 | 1900 | 3250 | 600 |
| NCF2964V | 320 | 440 | 72 | 3 | 359 | 401 | 411 | 32,9 | 1160 | 2360 | 530 |
| NCF3064V | 320 | 480 | 121 | 4 | 368 | 434 | 449 | 74,5 | 1980 | 3450 | 560 |
| NCF2968V | 340 | 460 | 72 | 3 | 378,5 | 421 | 431 | 35 | 1200 | 2500 | 500 |
| NCF3068V | 340 | 520 | 133 | 5 | 395 | 468 | 485 | 100 | 2380 | 4150 | 530 |
| NCF2972V | 360 | 480 | 72 | 3 | 404 | 436,5 | 451,5 | 36,5 | 1220 | 2600 | 480 |
| NCF2976V | 380 | 520 | 82 | 4 | 427,5 | 473,5 | 488 | 52,6 | 1460 | 3100 | 450 |
| NCF2980V | 400 | 540 | 82 | 4 | 449 | 499 | 511 | 54,5 | 1500 | 3250 | 450 |
| NCF2984V | 420 | 560 | 82 | 4 | 462 | 512 | 524 | 57 | 1530 | 3400 | 430 |
| NCF2988V | 440 | 600 | 95 | 4 | 502 | 545 | 565,5 | 80,5 | 2000 | 4400 | 400 |
