Thông tin chi tiết sản phẩm:
|
| Tên: | Vòng bi lăn hình trụ một hàng lồng | loại lỗ khoan: | lỗ khoan hình trụ |
|---|---|---|---|
| Thiết kế cơ bản: | ổ đỡ định vị | Nguyên liệu: | Thép chịu lực 100Cr6, GCr15, AISI 52100 |
| niêm phong: | Mở | Giải phóng mặt bằng xuyên tâm: | CN(Nhóm N) |
| Số hàng con lăn: | 1 | Số mặt bích, vòng trong: | 1 |
| Số mặt bích, vòng ngoài: | 2 | ||
| Điểm nổi bật: | Vòng bi lăn chính xác lồng,Vòng bi lăn chính xác Lỗ thẳng,vòng bi lăn hình trụ một hàng NUP2212E |
||

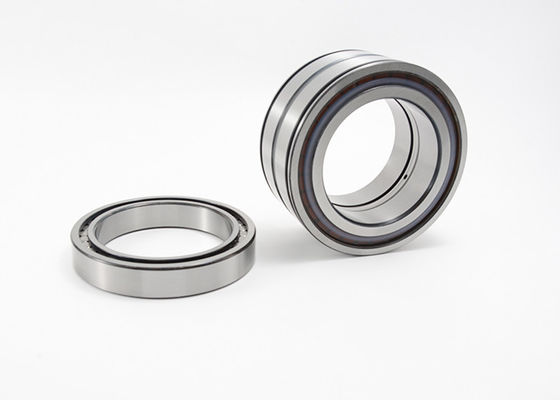

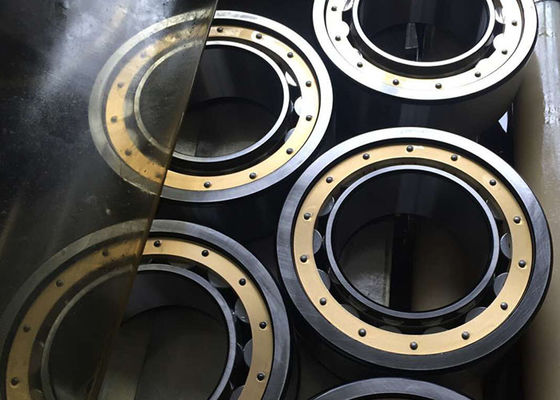

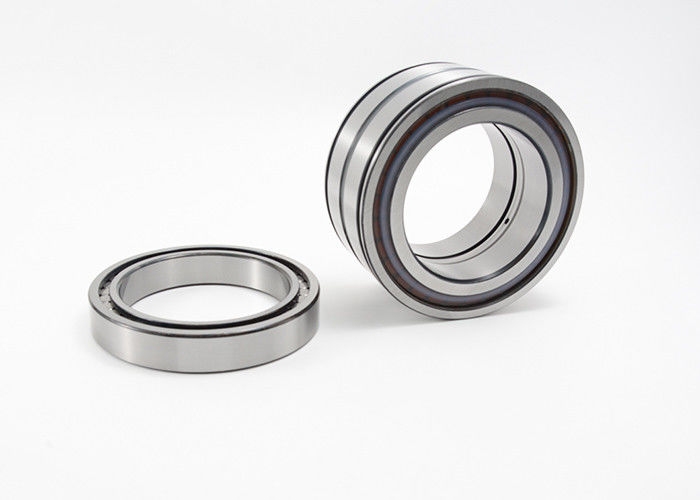

Vòng bi lăn hình trụ Một hàng lồng lỗ khoan thẳng NUP2212E
Thiết kế NUP là một ổ lăn hình trụ một hàng có lồng.Vòng bi này bao gồm một vòng trong và ngoài đặc với các con lăn hình trụ trong một cái lồng.Vòng cách này ngăn chặn sự tiếp xúc giữa các con lăn xi lanh, vì vậy loại vòng bi này có thể hỗ trợ tốc độ cao hơn so với vòng bi lăn xi lanh bổ sung đầy đủ.Ngoài ra, vòng bi lăn hình trụ một hàng có vòng cách rất cứng và chúng có thể chịu lực hướng tâm cao.
Vòng ngoài có hai gờ cứng, trong khi vòng trong có một gờ cứng và một gờ lỏng.Kết quả là ổ trục này có thể chịu lực hướng tâm cũng như lực dọc trục theo cả hai hướng.Vòng bi NUP được sử dụng làm vòng bi định vị.Vòng bi định vị định vị trục theo cả hai hướng.
Vì các vòng trong và ngoài của các vòng bi này có thể dễ dàng tháo rời nên chúng rất dễ lắp đặt.Các ứng dụng của vòng bi lăn hình trụ một hàng bao gồm hộp số, máy móc nông nghiệp, máy bơm, máy nén và động cơ điện.
Những đặc điểm chính:
Thông số kỹ thuật vòng bi lăn hình trụ một hàng lồng loại NUP:
| Mã vòng bi | kích thước | Khối lượng | Xếp hạng tải cơ bản | Tốc độ giới hạn | ||||||
| đ | Đ. | b | rsmin | D1 | Ơ, Ơ | năng động | tĩnh | |||
| Cr | Cor | |||||||||
| mm | Kilôgam | KN | vòng/phút | |||||||
| NUP2203E | 17 | 40 | 16 | 0,6 | 32,4 | 22.1 | 0,055 | 24 | 22 | 18000 |
| NUP2204E | 20 | 47 | 18 | 1 | 38,8 | 26,5 | 0,154 | 32,5 | 31 | 16000 |
| NUP2205E | 25 | 52 | 18 | 1 | 43,8 | 31,5 | 0,174 | 34,5 | 34,5 | 15000 |
| NUP2206E | 30 | 62 | 20 | 1 | 52,5 | 37,5 | 0,268 | 49 | 50 | 12000 |
| NUP2207E | 35 | 72 | 23 | 1.1 | 60,7 | 44 | 0,427 | 62 | 65,5 | 10000 |
| NUP2208E | 40 | 80 | 23 | 1.1 | 67,9 | 49,5 | 0,518 | 71 | 75 | 9000 |
| NUP2209E | 45 | 85 | 23 | 1.1 | 73 | 54,5 | 0,559 | 73,5 | 81,5 | 8500 |
| NUP2210E | 50 | 90 | 23 | 1.1 | 78 | 59,5 | 0,6 | 78 | 88 | 8000 |
| NUP2211E | 55 | 100 | 25 | 1,5 | 86.3 | 66 | 0,828 | 98 | 118 | 7000 |
| NUP2212E | 60 | 110 | 28 | 1,5 | 95,7 | 72 | 1.12 | 129 | 153 | 6300 |
| NUP2213E | 65 | 120 | 31 | 1,5 | 104 | 78,5 | 1,54 | 150 | 183 | 5600 |
| NUP2214E | 70 | 125 | 31 | 1,5 | 109 | 83,5 | 1,58 | 156 | 196 | 5300 |
| NUP2215E | 75 | 130 | 31 | 1,5 | 114 | 88,5 | 1,67 | 163 | 208 | 5300 |
| NUP2216E | 80 | 140 | 33 | 2 | 123 | 95,3 | 2.08 | 186 | 245 | 4800 |
| NUP2217E | 85 | 150 | 36 | 2 | 131 | 100,5 | 2.6 | 215 | 275 | 4500 |
| NUP2218E | 90 | 160 | 40 | 2 | 140 | 107 | 3,29 | 240 | 315 | 4300 |
| NUP2219E | 95 | 170 | 43 | 2.1 | 149 | 112,5 | 4,05 | 285 | 375 | 3800 |
| NUP2220E | 100 | 180 | 46 | 2.1 | 157 | 119 | 4,92 | 335 | 440 | 3800 |
| NUP2222E | 110 | 200 | 53 | 2.1 | 174 | 132,5 | 7.02 | 380 | 520 | 3400 |
| NUP2224E | 120 | 215 | 58 | 2.1 | 188 | 143,5 | 8,7 | 450 | 610 | 5000 |
| NUP2226E | 130 | 230 | 64 | 3 | 202 | 153,5 | 10.8 | 530 | 735 | 3000 |
| NUP2228E | 140 | 250 | 68 | 3 | 217 | 169 | 16,8 | 570 | 830 | 4500 |
| NUP2230E | 150 | 270 | 73 | 3 | 234 | 182 | 19.3 | 655 | 980 | 4300 |
| NUP2232E | 160 | 290 | 80 | 3 | 252 | 193 | 24.3 | 800 | 1180 | 3800 |
| NUP2234E | 170 | 310 | 86 | 4 | 270 | 205 | 37.2 | 950 | 1400 | 3200 |
| NUP2236E | 180 | 320 | 86 | 4 | 280 | 215 | 31.4 | 1000 | 1500 | 3200 |
