Thông tin chi tiết sản phẩm:
|
| Tên: | Vòng bi lăn hình trụ bổ sung đầy đủ | Vật liệu chịu lực: | Thép chịu lực hợp kim cứng 100Cr6, GCr15, AISI 52100 |
|---|---|---|---|
| Inch - Số liệu: | Hệ mét | Hồ sơ lỗ khoan: | Thẳng (Lỗ hình trụ) |
| Số hàng của con lăn: | hàng duy nhất | có thể tách rời: | Không |
| người giữ hoặc lồng: | Không có lồng, bổ sung đầy đủ | niêm phong: | Không có con dấu, mở |
| giải phóng mặt bằng nội bộ: | C0-Trung bình | độ chính xác: | Độ chính xác tiêu chuẩn hoặc tùy chỉnh |
| Điểm nổi bật: | Vòng bi lăn hình trụ bổ sung đầy đủ NJG2318VH,vòng bi lăn hình trụ bổ sung đầy đủ NCF3024V,ổ trục đơn gcr15 |
||

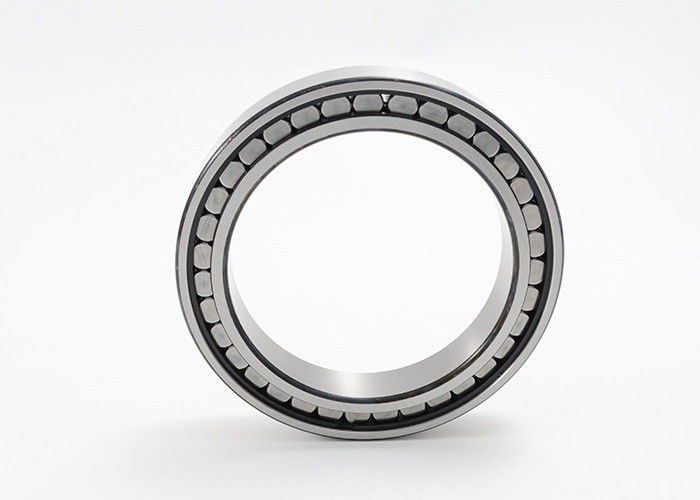

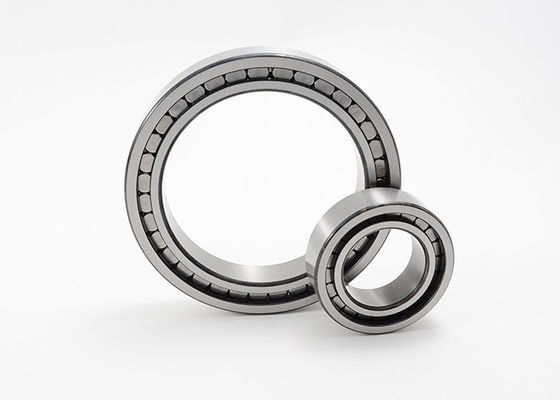

Vòng bi lăn hình trụ bổ sung đầy đủ Một hàng NJG2318VH NCF3024V
Vòng bi lăn hình trụ bổ sung đầy đủ một hàng với thiết kế NJG, thiết kế NCF
Vòng bi trụ đầy đủ một hàng có vòng ngoài và vòng trong chắc chắn và số lượng lớn các con lăn hình trụ.Các con lăn này được dẫn hướng giữa các gờ của các vòng.Vì không có lồng nên có thể sử dụng tối đa số cuộn.Kết quả là, những vòng bi này có thể hỗ trợ tải trọng hướng kính rất cao.Tuy nhiên, tốc độ tối đa thấp hơn tốc độ của ổ lăn hình trụ có lồng.
Vòng bi lăn hình trụ bổ sung đầy đủ một hàng cũng có thể hỗ trợ lực dọc trục theo một hướng.Chúng được sử dụng làm vòng bi hỗ trợ.Các ổ đỡ hỗ trợ cho phép dịch chuyển dọc trục của trục so với vỏ theo một hướng.Trục được đặt dọc theo hướng khác.
Vòng bi lăn hình trụ bổ sung đầy đủ một hàng Thiết kế NJG, thiết kế NCF
| Mã vòng bi | kích thước | Khối lượng | Xếp hạng tải cơ bản | giới hạn | |||||||
| tốc độ | |||||||||||
| đ | D | b | rsmin | d1 | D1 | Ơ, Fw | Cr | Cor | |||
| mm | Kilôgam | KN | vòng/phút | ||||||||
| NJG2317VH | 85 | 180 | 60 | 3 | 118 | 149 | 107 | 7.4 | 480 | 600 | 1800 |
| NJG2318VH | 90 | 190 | 64 | 3 | 117,5 | 152 | 105.26 | 8,75 | 520 | 655 | 1800 |
| NJG2320VH | 100 | 215 | 73 | 3 | 136 | 176 | 122,82 | 13 | 655 | 830 | 1600 |
| NJG2322VH | 110 | 240 | 80 | 3 | 151 | 198 | 134.3 | 17,5 | 830 | 1060 | 1400 |
| NCF2924V | 120 | 165 | 27 | 1,5 | 136 | 149 | 154.3 | 1,73 | 172 | 290 | 2200 |
| NCF3024V | 120 | 180 | 46 | 2 | 139 | 160 | 167.6 | 3,8 | 290 | 430 | 1600 |
| NJG2324VH | 120 | 260 | 86 | 3 | 164,5 | 212,5 | 147,4 | 22,4 | 950 | 1220 | 1200 |
| NCF2926V | 130 | 180 | 30 | 1,5 | 147 | 161 | 167.1 | 2,36 | 204 | 360 | 1600 |
| NCF3026V | 130 | 200 | 52 | 1,5 | 149 | 175 | 183 | 5,8 | 413 | 620 | 1500 |
| NJG2326VH | 130 | 280 | 93 | 4 | 175 | 226 | 157,9 | 28.1 | 1100 | 1430 | 1000 |
| NCF2928V | 140 | 190 | 30 | 1,5 | 158 | 173 | 180 | 2,48 | 212 | 380 | 1500 |
| NCF3028V | 140 | 210 | 53 | 1,5 | 163 | 189 | 197 | 6,05 | 440 | 680 | 1300 |
| NJG2328VH | 140 | 300 | 102 | 4 | 187 | 241 | 168,45 | 35,5 | 1250 | 1630 | 1300 |
| NCF2930C | 150 | 210 | 36 | 2 | 169 | 189 | 196,4 | 3,92 | 290 | 500 | 1300 |
| NCF3030V | 150 | 225 | 56 | 2 | 170 | 198 | 206.8 | 7,35 | 455 | 710 | 1200 |
| NJG2330VH | 150 | 320 | 108 | 4 | 202 | 261 | 182,5 | 42,5 | 1500 | 2000 | 900 |
| NCF2932V | 160 | 220 | 36 | 2 | 180 | 200 | 205 | 4.3 | 300 | 540 | 1200 |
| NCF3032V | 160 | 240 | 60 | 1.1 | 185 | 215 | 224,8 | 9.1 | 520 | 800 | 1100 |
| NCF2934V | 170 | 230 | 36 | 2 | 191 | 210,5 | 215,5 | 4.3 | 310 | 570 | 1100 |
| NCF3034V | 170 | 260 | 67 | 1.1 | 198 | 232 | 242,9 | 12,5 | 670 | 1060 | 1000 |
| NJG2334VH | 170 | 360 | 120 | 4 | 225 | 294 | 203,55 | 59,5 | 1760 | 2400 | 800 |
| NCF2936V | 180 | 250 | 42 | 2 | 203 | 223 | 231,5 | 6.2 | 390 | 695 | 1000 |
| NCF3036V | 180 | 280 | 74 | 2.1 | 212 | 248 | 260.2 | 16,5 | 780 | 1250 | 900 |
| NCF2938V | 190 | 260 | 42 | 2 | 212 | 236 | 243,5 | 6,5 | 405 | 735 | 950 |
| NCF3038V | 190 | 290 | 75 | 2.1 | 222 | 258 | 269.8 | 17 | 800 | 1290 | 850 |
| NJG2338VH | 190 | 400 | 132 | 5 | 250 | 320 | 224.43 | 80.3 | 2080 | 2900 | 700 |
| NCF2940V | 200 | 280 | 48 | 2.1 | 226,5 | 253 | 2621.4 | 9.1 | 490 | 915 | 850 |
| NCF3040V | 200 | 310 | 82 | 2.1 | 237 | 275 | 287,8 | 21,5 | 915 | 1530 | 800 |
| NJG2340VH | 200 | 420 | 138 | 5 | 266 | 342 | 238,65 | 92 | 2320 | 3250 | 670 |
