Thông tin chi tiết sản phẩm:
|
| Tên: | Bộ ly hợp dốc & con lăn (Bộ ly hợp cam một chiều) | Nguyên liệu: | Thép chất lượng chịu lực hợp kim cao AISI52100 |
|---|---|---|---|
| rãnh then: | Cuộc đua bên trong được chốt vào trục | Bề mặt hoàn thiện: | không điều trị |
| Phạm vi kích thước: | Kích thước lỗ khoan từ 12 mm đến 70 mm | Loại hình xây dựng cơ bản: | một loại bánh lăn tự do không được hỗ trợ |
| bôi trơn: | Yêu cầu | niêm phong: | Yêu cầu |
| Điểm nổi bật: | Vòng bi ly hợp một chiều AA,ly hợp dốc con lăn tự do,ly hợp dốc con lăn 12mm |
||

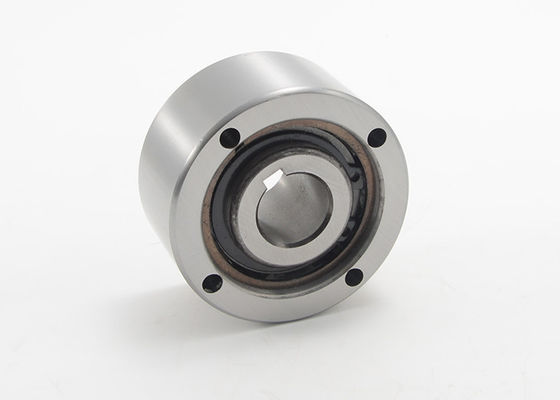

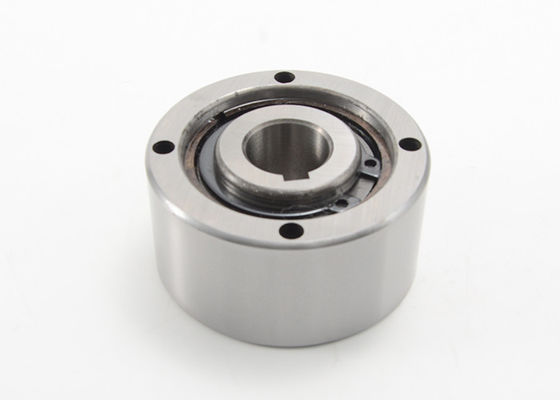

Vòng bi ly hợp một chiều AA Loại con lăn Bánh xe tự do Không hỗ trợ vòng bi
Loại AA là loại bánh lăn tự do không được hỗ trợ.Vòng bi được yêu cầu để hỗ trợ tải hướng trục và hướng tâm.Việc bôi trơn và niêm phong cũng phải được cung cấp bởi quá trình lắp đặt.
Bôi trơn tiêu chuẩn là dầu.
Cuộc đua bên trong được chốt vào trục.Sự phù hợp để định tâm rãnh bên ngoài phải ở mức dung sai H7*.
Loại con lăn AA loại con lăn tự do không được hỗ trợ Thông số kỹ thuật:
| Loại | kích thước lỗ khoan | Kích thước (mm) | tối đa.Mô-men xoắn (Nm) | tối đa.Tốc độ vượt mức (rpm) | Trọng lượng tịnh / kg) | |||||||||
| đH7 | Dh7 | L | D5 | D6 | D3 | z | Ô | f | S | chủng tộc bên trong | Cuộc đua bên ngoài | |||
| AA12 | 12 | 47 | 20 | 28 | 20 | 38 | 3 | 5,5 | 0,5 | 4,5 | 17 | 3100 | 6000 | 0,21 |
| AA15 | 15 | 55 | 30 | 37 | 26 | 45 | 3 | 5,5 | 0,8 | 4,5 | 55 | 2300 | 5400 | 0,44 |
| AA20 | 20 | 68 | 34 | 50 | 35 | 58 | 4 | 5,5 | 0,8 | 5,5 | 146 | 2000 | 3600 | 0,7 |
| AA25 | 25 | 90 | 37 | 68 | 45 | 7 | 6 | 5,5 | 1 | 6,5 | 285 | 1700 | 2600 | 1.3 |
| AA30 | 30 | 100 | 44 | 75 | 50 | 87 | 6 | 6.6 | 1 | 6,5 | 500 | 1500 | 2100 | 2 |
| AA35 | 35 | 110 | 48 | 80 | 55 | 96 | 6 | 6.6 | 1 | 6,5 | 720 | 1300 | 1950 | 2.6 |
| AA40 | 40 | 125 | 56 | 90 | 60 | 108 | 6 | 9 | 1,5 | 7.6 | 1030 | 1200 | 1700 | 3.9 |
| AA45 | 45 | 130 | 56 | 95 | 65 | 112 | số 8 | 9 | 1,5 | 7.6 | 1125 | 1050 | 1500 | 4 |
| AA50 | 50 | 150 | 63 | 110 | 75 | 132 | số 8 | 9 | 1,5 | 7.6 | 2150 | 950 | 1300 | 6 |
| AA55 | 55 | 160 | 67 | 115 | 82 | 138 | số 8 | 11 | 2 | 7.6 | 2675 | 850 | 1200 | 7.2 |
| AA60 | 60 | 170 | 78 | 125 | 90 | 150 | 10 | 11 | 2 | 7.6 | 3500 | 800 | 1100 | 9.2 |
| AA70 | 70 | 190 | 95 | 140 | 100 | 165 | 10 | 11 | 2,5 | 7.6 | 5813 | 650 | 900 | 11.8 |
