Thông tin chi tiết sản phẩm:
|
| Tên: | Ly Hợp Cam (Ly Hợp Cam Một Chiều) | Loại: | Vòng bi ly hợp |
|---|---|---|---|
| Vật liệu vòng bi ly hợp: | Thép mạ crôm 100Cr6 | Bề mặt hoàn thiện: | Không đối xử đặc biệt |
| Phạm vi kích thước: | Kích thước lỗ khoan từ 8 mm đến 150 mm | Loại hình xây dựng cơ bản: | loại con lăn bánh xe tự do không hỗ trợ ổ trục |
| bôi trơn tiêu chuẩn: | DẦU | niêm phong: | Yêu cầu |
| Điểm nổi bật: | Vòng bi lăn một chiều NF45,Vòng bi lăn một chiều Roller Ramp,ly hợp backstop freewheel |
||

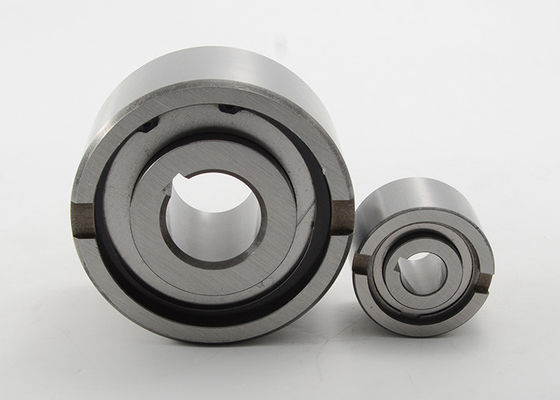

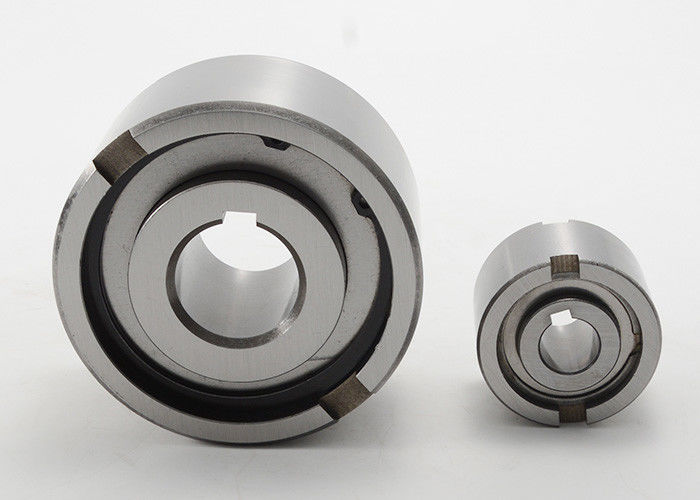

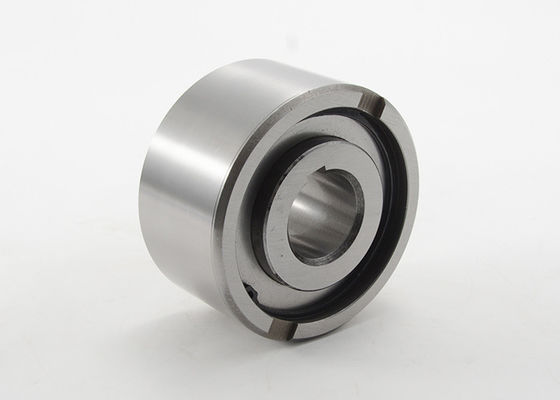

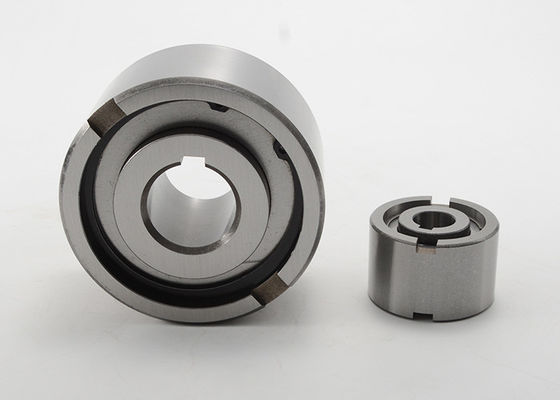

NF45 Đường dốc con lăn Bộ ly hợp bánh xe tự do một chiều Bộ ly hợp cam quay ngược
Loại NF là loại bánh lăn tự do không được hỗ trợ.Vòng bi được yêu cầu để hỗ trợ tải hướng trục và hướng tâm.Việc bôi trơn và niêm phong cũng phải được cung cấp bởi quá trình lắp đặt.
Bôi trơn tiêu chuẩn là dầu.Đường kính ngoài danh nghĩa là kích thước ổ bi tiêu chuẩn.Một cách sắp xếp điển hình là lắp đặt loại này cùng với ổ trục có cùng dung sai vỏ hộp, như minh họa trên trang sau.Cuộc đua bên trong được chốt vào trục.Vòng đua bên ngoài có dung sai n6 dương để tạo lực nén vừa vặn trong vỏ H7*.Các rãnh bên bổ sung cung cấp khả năng truyền mô-men xoắn dương.
Nếu dung sai của vỏ là K6*, thì không cần sử dụng các rãnh, nhưng vỏ phải đủ chắc chắn để không bị giãn ra sau khi lắp ráp.
Thông số kỹ thuật ly hợp bánh xe tự do một chiều của NF Series:
| Loại | kích thước lỗ khoan | Kích thước (mm) | tối đa.Mô-men xoắn (Nm) | tối đa.Tốc độ vượt mức (rpm) | Trọng lượng tịnh / kg) | |||||||
| đ | Dh6 | L | D5 | D6 | t | r | r1 | chủng tộc bên trong | Cuộc đua bên ngoài | |||
| NF8 | số 8 | 37 | 20 | 30 | 20 | 3 | 1.0 | 1,5 | 16 | 5000 | 6000 | 0,1 |
| NF12 | 12 | 37 | 20 | 30 | 20 | 3 | 1.0 | 1,5 | 16 | 5000 | 6000 | 0,1 |
| NF15 | 15 | 47 | 30 | 37 | 26 | 3,5 | 1,5 | 1,5 | 62 | 4500 | 5400 | 0,3 |
| NF20 | 20 | 62 | 36 | 52 | 37 | 3,5 | 2.0 | 2.0 | 150 | 3000 | 3600 | 0,6 |
| NF25 | 25 | 80 | 40 | 68 | 49 | 4 | 2,5 | 2.0 | 200 | 2200 | 2600 | 1.1 |
| NF30 | 30 | 90 | 48 | 75 | 52,5 | 5 | 2,5 | 2.0 | 400 | 1800 | 2100 | 1.6 |
| NF35 | 35 | 100 | 53 | 80 | 58 | 6 | 2,5 | 2,5 | 530 | 1600 | 1950 | 2.3 |
| NF40 | 40 | 110 | 63 | 90 | 62 | 7 | 3.0 | 2,5 | 880 | 1250 | 1700 | 3.1 |
| NF45 | 45 | 120 | 63 | 95 | 69 | 7 | 3.0 | 2,5 | 1200 | 1100 | 1500 | 3.7 |
| NF50 | 50 | 130 | 80 | 110 | 82 | 8,5 | 3,5 | 3.0 | 1900 | 850 | 1300 | 5.4 |
| NF55 | 55 | 140 | 80 | 115 | 83 | 9 | 3,5 | 3,5 | 2000 | 800 | 1200 | 6.1 |
| NF60 | 60 | 150 | 95 | 125 | 93,5 | 9 | 3,5 | 3,5 | 3400 | 700 | 1100 | 8,5 |
| NF70 | 70 | 170 | 110 | 140 | 106 | 9 | 3,5 | 3,5 | 4700 | 620 | 900 | 13 |
| NF80 | 80 | 190 | 125 | 160 | 122 | 9 | 4.0 | 3,5 | 8000 | 550 | 800 | 18 |
| NF90 | 90 | 215 | 140 | 180 | 133 | 11,5 | 4.0 | 4.0 | 13800 | 480 | 700 | 25.3 |
| NF100 | 100 | 260 | 150 | 210 | 157 | 14,5 | 4.0 | 4.0 | 15700 | 400 | 600 | 42.1 |
| NF130 | 130 | 300 | 180 | 240 | 188 | 17 | 5.0 | 5.0 | 27800 | 300 | 480 | 65 |
| NF150 | 150 | 320 | 180 | 260 | 205 | 17 | 5.0 | 5.0 | 35500 | 250 | 400 | 95 |
