Thông tin chi tiết sản phẩm:
|
| Tên: | Cam ly hợp (Vòng bi ly hợp cam một chiều) | Vật liệu chịu lực: | Thép chịu lực hợp kim cao chất lượng GCr15 |
|---|---|---|---|
| Inch - Số liệu: | Thứ nguyên chỉ số | Bề mặt hoàn thiện: | không điều trị |
| Các tính năng khác: | Với rãnh then trên vòng trong và hai rãnh hướng tâm, mặt bên trên vòng ngoài ở cả hai bên. | bôi trơn: | Tàu TFS Series được bôi trơn trước bằng dầu. |
| Phạm vi nhiệt độ: | xấp xỉ -10°C đến +50°C. | Đăng kí: | lý tưởng cho các ứng dụng vượt cuộc đua bên trong hoặc bên ngoài nói chung |
| Điểm nổi bật: | Ly hợp cam lùi một chiều,cam ly hợp lùi rãnh then,ly hợp 1 chiều mang TFS |
||

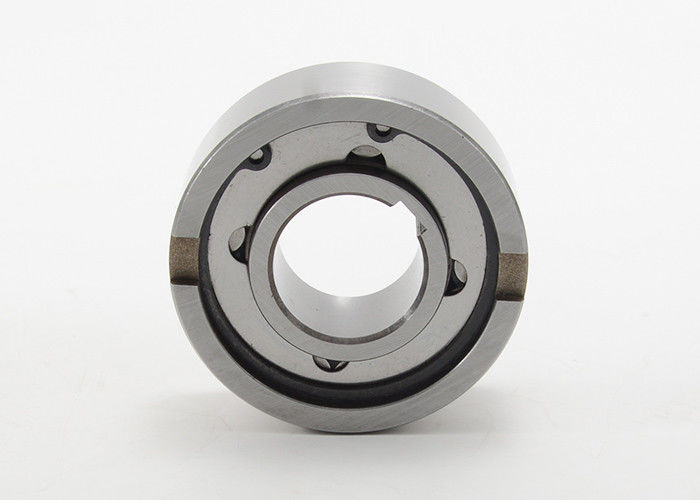

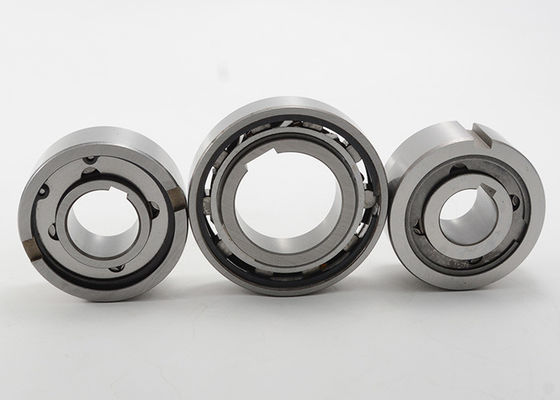

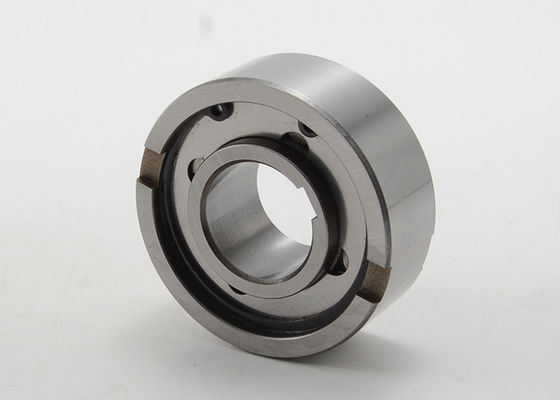

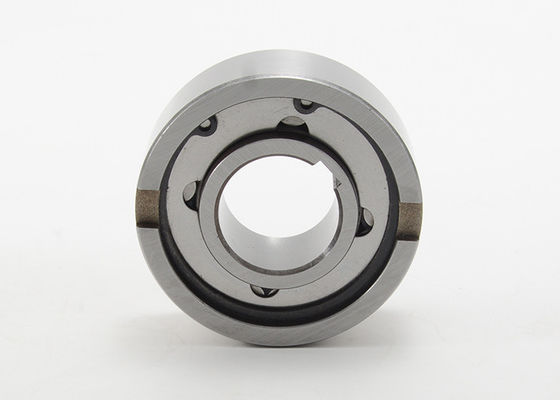

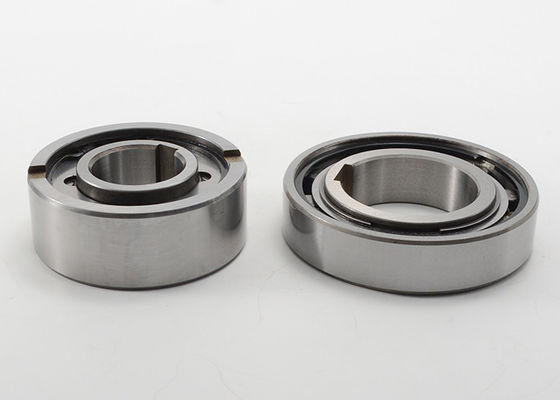

TFS Freewheels Cam ly hợp Vòng bi ly hợp một hướng đơn hướng có rãnh
Bộ ly hợp cam sê-ri TFS là một bộ ly hợp loại sprag được thiết kế để lắp đặt phù hợp với báo chí.Các thiết kế kiểu sprag thường có công suất mô-men xoắn cao hơn so với bộ ly hợp kiểu dốc và con lăn có kích thước tương tự.TFS có hai rãnh then dọc ở vòng ngoài để hỗ trợ định vị.Kích thước bên ngoài giống như vòng bi Series 63.Thiết kế này là lý tưởng cho các ứng dụng vượt cuộc đua bên trong hoặc bên ngoài nói chung.Do Sê-ri TFS không bao gồm ổ trục tích hợp nên việc lắp đặt Bộ ly hợp cam TFS bên cạnh ổ trục xử lý cả tải trọng hướng trục và hướng tâm là ứng dụng điển hình.Tàu TFS Series được bôi trơn trước bằng dầu.
Rãnh then:
Rãnh then có đường kính lên tới d=12mm theo DIN 6885-1.Trên đó theo DIN 6885-3.
Gắn:
Đối với ổ trục và bánh đà tự do, phải cung cấp các dung sai lắp đặt giống nhau.Dung sai nhà ở khuyến nghị H7.Đối với trục h7.Nếu dung sai của đường kính trong của vỏ đối với bánh đà tự do TFS là K6, thì không cần khóa lông vũ trên các rãnh mặt cuối của bánh đà tự do.Trong quá trình lắp đặt, phải cẩn thận để đảm bảo hướng quay chính xác.Hướng quay được biểu thị bằng một mũi tên đánh dấu trên bánh xe tự do.
bôi trơn:
Dầu bôi trơn.Tàu TFS Series được bôi trơn trước bằng dầu.
Phạm vi nhiệt độ:
xấp xỉ-10°C đến +50°C.
Các phiên bản khác theo yêu cầu.
Freewheels Cam ly hợp Vòng bi ly hợp một hướng đơn hướng với các rãnh TFS Series Thông số kỹ thuật:
| Loại vòng bi ly hợp | kích thước lỗ khoan | rãnh then | Kích thước (mm) | |||||||
| đ | A (Chiều rộng tổng thể) | B (Đường kính tổng thể) | C (ID cuộc đua bên ngoài) | D (ID cuộc đua bên trong) | E (Vát cạnh) | F (Vát cạnh) | G (Chiều rộng khe) | H (Độ sâu khe) | ||
| TFS12 | 12 | 4 x 1,8 | 13 | 35 | 30 | 18 | 0,6 | 0,3 | 4 | 1.4 |
| TFS15 | 15 | 5 x 1,2 | 18 | 42 | 36 | 22 | 0,8 | 0,3 | 5 | 1.8 |
| TFS17 | 17 | 5 x 1,2 | 19 | 47 | 38 | 22 | 1.2 | 0,8 | 5 | 2.3 |
| TFS20 | 20 | 6x1.6 | 21 | 52 | 45 | 27 | 1.2 | 0,8 | 6 | 2.3 |
| TFS25 | 25 | 8x2.0 | 24 | 62 | 52 | 35 | 1.2 | 0,8 | số 8 | 2,8 |
| TFS30 | 30 | 8x2.0 | 27 | 72 | 62 | 40 | 1.8 | 1.0 | 10 | 2,5 |
| TFS35 | 35 | 10 x 2,4 | 31 | 80 | 70 | 48 | 1.8 | 1.0 | 12 | 3,5 |
| TFS40 | 40 | 12 x 2,2 | 33 | 90 | 78 | 54,5 | 1.8 | 1.0 | 12 | 4.1 |
| TFS45 | 45 | 14x2.1 | 36 | 100 | 85.3 | 59 | 1.8 | 1.0 | 14 | 4.6 |
| TFS50 | 50 | 14x2.1 | 40 | 110 | 92 | 65 | 1.8 | 1.0 | 14 | 5.6 |
| TFS60 | 60 | 18x2.3 | 46 | 130 | 110 | 84 | 2.6 | 1,5 | 18 | 5,5 |
| TFS70 | 70 | 20 x 2,7 | 51 | 150 | 125 | 91 | 2.6 | 1,5 | 20 | 6,9 |
| TFS80 | 80 | 24 x 3,1 | 58 | 170 | 140 | 100 | 2.6 | 1,5 | 20 | 7,5 |
thông số kỹ thuật:
| Loại vòng bi ly hợp | kích thước lỗ khoan | tối đa.Mô-men xoắn (Nm) | Mô-men xoắn kéo (Nm) | tối đa.Tốc độ vượt mức (rpm) | Khối lượng tịnh (g) | |
| đ | chủng tộc bên trong | Cuộc đua bên ngoài | ||||
| TFS12 | 12 | 18 | 0,040 | 4500 | 2300 | 68 |
| TFS15 | 15 | 28 | 0,060 | 3500 | 1800 | 120 |
| TFS17 | 17 | 50 | 0,110 | 3200 | 1600 | 150 |
| TFS20 | 20 | 84 | 0,180 | 2500 | 1300 | 220 |
| TFS25 | 25 | 128 | 0,190 | 2000 | 1000 | 360 |
| TFS30 | 30 | 200 | 0,210 | 1600 | 800 | 530 |
| TFS35 | 35 | 475 | 0,420 | 1400 | 700 | 790 |
| TFS40 | 40 | 607 | 0,460 | 1300 | 650 | 1050 |
| TFS45 | 45 | 756 | 0,560 | 1100 | 550 | 1370 |
| TFS50 | 50 | 1124 | 0,600 | 1000 | 500 | 1900 |
| TFS60 | 60 | 1975 | 0,870 | 840 | 420 | 3110 |
| TFS70 | 70 | 2514 | 0,910 | 750 | 380 | 4390 |
| TFS80 | 80 | 3924 | 1.220 | 670 | 340 | 6440 |
