Thông tin chi tiết sản phẩm:
|
| Tên: | Cam Ly Hợp (Vòng Bi Ly Hợp Một Chiều) | Nguyên liệu: | Thép chịu lực GCr15 |
|---|---|---|---|
| Vòng bi được hỗ trợ: | Đúng | Bề mặt hoàn thiện: | Không đối xử đặc biệt |
| Phạm vi kích thước: | Kích thước lỗ khoan từ 10 mm đến 45 mm | Các tính năng khác: | công suất mô-men xoắn cao với tuổi thọ tuyệt vời |
| bôi trơn: | Để sử dụng lập chỉ mục, nên bôi trơn dầu | Đăng kí: | Requibackstop, overriding, và index cluthes trong ngành |
| Điểm nổi bật: | Vòng bi ly hợp nhông PB10,ổ trục ly hợp cam,ly hợp khởi động một chiều gcr15 |
||

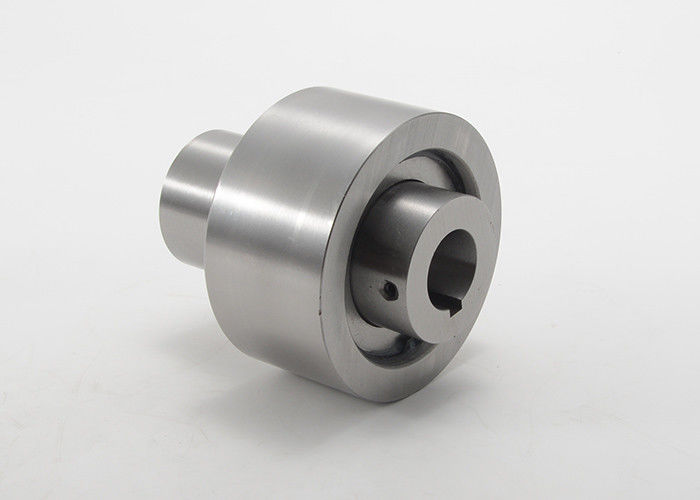

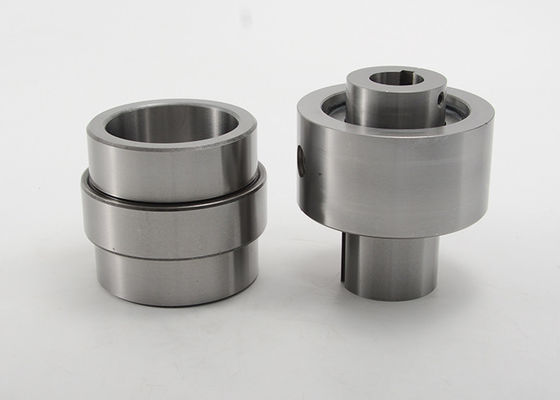

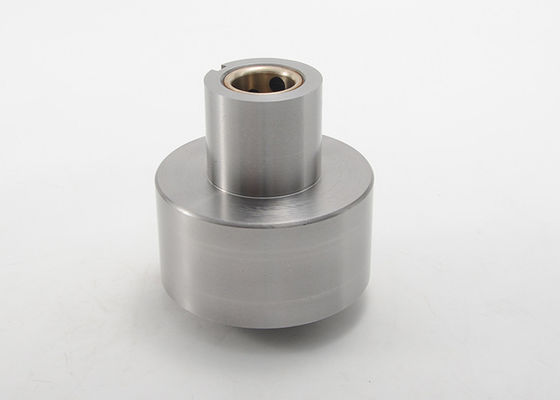

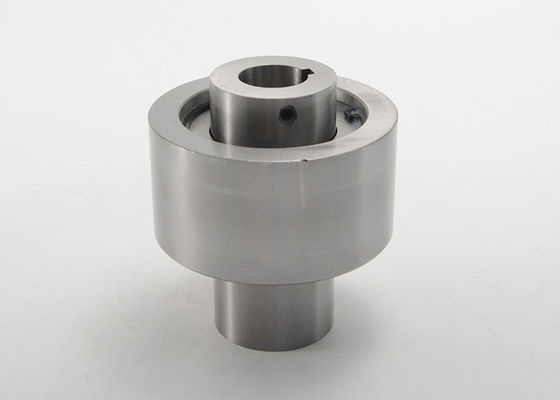

Ly hợp cam Ly hợp một chiều Vòng bi ly hợp Sprag PB10
Các tính năng chính:
Cài đặt và sử dụng
1. Độ đồng tâm của vòng đua bên trong và vòng đua bên ngoài được duy trì nhờ ổ trượt trơn nằm giữa vòng đua bên ngoài và trục.Tải trọng hướng tâm hoạt động ở vòng ngoài cũng được hỗ trợ bởi ổ trượt trơn này.Do đó, trục phải được kéo dài qua đầu khớp nối bên ngoài ly hợp.
2. Không sử dụng Bộ ly hợp cam sê-ri PB làm khớp nối.Sử dụng với khớp nối linh hoạt khi kết nối hai trục.
3. Chỉ định ổ đua bên trong bên phải (RH) hoặc bên trái (LH) nhìn từ điểm cuối được đánh dấu bằng mũi tên trong hình minh họa ở trên.Kiểm tra xem vòng quay của ly hợp có đúng không trước khi chạy vào.
4. Để sử dụng lập chỉ mục, nên bôi trơn bằng dầu.
5. Khóa được sử dụng phải phù hợp với JIS B1301-1959
6. Lực đẩy phải được hỗ trợ bởi các thiết bị khác, không phải bởi Cam Clutch.
7. Lỗ khoan của bộ phận bị dẫn động, chẳng hạn như đĩa xích trên rãnh ngoài ly hợp, phải đáp ứng dung sai H6 hoặc H7 của tiêu chuẩn JIS.
Ly hợp cam Ly hợp một chiều Vòng bi ly hợp Sprag Dòng PB Kích thước:
| Loại | kích thước lỗ khoan | rãnh then | Kích thước (mm) | Kích thước rãnh ngoài | |||||||
| đ | Một | b | C (h7) | Đ. | e | F | g | K | l | ||
| PB3 | 10 | 4 x 1,5 | 50 | 50 | 23 | 22 | 25 | 21 | 25.7 | 4 x 2,5 | 16 |
| PB5 | 16 | 5x2.0 | 70 | 60 | 32 | 32 | 35 | 25 | 38,8 | 5x3.0 | 20 |
| PB6 | 20 | 5x2.0 | 82 | 73 | 38 | 38 | 37 | 33 | 41,0 | 5x3.0 | 27 |
| PB8 | 25 | 7x3.0 | 85 | 83 | 45 | 40 | 45 | 33 | 42,0 | 7x4.0 | 27 |
| PB10 | 31,5 | 10x3,5 | 92 | 95 | 60 | 41 | 60 | 37 | 44,0 | 10x4,5 | 28 |
| PB12 | 40 | 10x3,5 | 100 | 113 | 65 | 50 | 66 | 37 | 52,6 | 10x4,5 | 29 |
| PB14 | 45 | 12x3,5 | 112 | 133 | 75 | 54 | 76 | 41 | 57.3 | 12x4,5 | 30 |
| Loại | kích thước lỗ khoan | tối đa.Mô-men xoắn (Nm) | Mô-men xoắn kéo (Nm) | tối đa.Tốc độ vượt mức (rpm) | tối đa.Lập chỉ mục (cpm) | Kích thước phích cắm bôi trơn Filler x Pitch | Trọng lượng tịnh / kg) | |
| đ | chủng tộc bên trong | Cuộc đua bên ngoài | ||||||
| PB3 | 10 | 29.4 | 0,196 | 1800 | 900 | 150 | M6 x P1.0 | 0,23 |
| PB5 | 16 | 147 | 0,196 | 1800 | 900 | 150 | M6 x P1.0 | 0,58 |
| PB6 | 20 | 382 | 0,196 | 1500 | 800 | 150 | M6 x P1.0 | 1.1 |
| PB8 | 25 | 568 | 0,294 | 1200 | 650 | 150 | M6 x P1.0 | 1.6 |
| PB10 | 31,5 | 843 | 0,392 | 1000 | 400 | 150 | M6 x P1.0 | 2,5 |
| PB12 | 40 | 1530 | 0,392 | 800 | 300 | 150 | M6 x P1.0 | 3.6 |
| PB14 | 45 | 2110 | 0,588 | 700 | 300 | 150 | M6 x P1.0 | 6,0 |
