Thông tin chi tiết sản phẩm:
|
| Tên: | Ly hợp Sprag (Ly hợp cam một chiều) | Vật liệu chịu lực: | Thép chịu lực hợp kim cao chất lượng |
|---|---|---|---|
| Loại mang: | Vòng bi ly hợp một chiều | rãnh then trong lỗ khoan: | DIN6885.3 trong |
| Keyway trên Outer Race: | Mỗi tờ thông số kỹ thuật | Loại bôi trơn: | Dầu mỡ |
| Inch - Số liệu: | Chuỗi số liệu | Nhiệt độ hoạt động: | 21 đến 140°F (-6 đến 60°C) |
| Điểm nổi bật: | ly hợp khởi động chạy quá vòng bi một chiều,ly hợp lập chỉ mục vòng bi một chiều,vòng bi ly hợp một chiều CSK20PP |
||

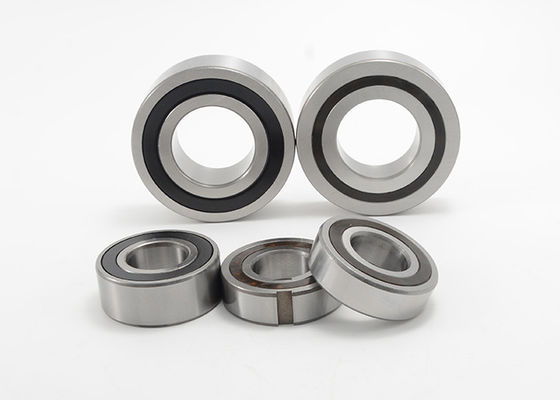

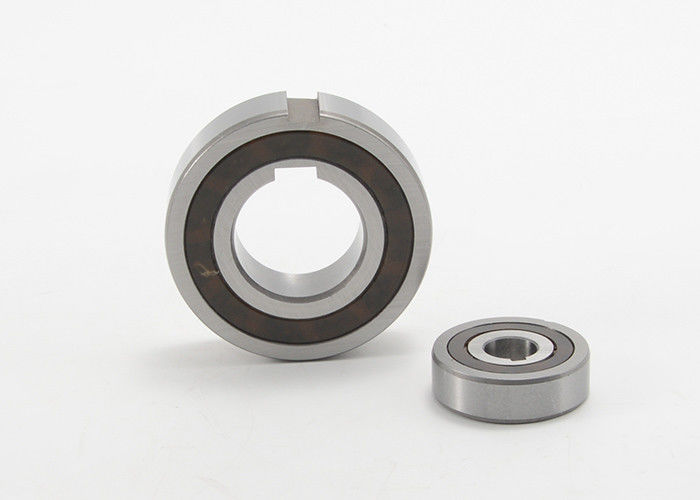

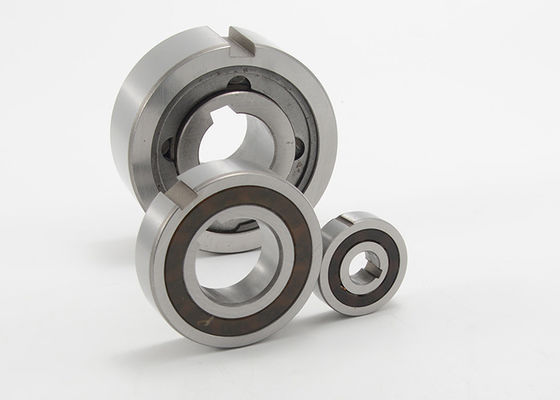

Ly hợp Sprag Vòng bi chặn chỉ mục chạy quá mức với rãnh then CSK20PP
Sprag Clutch One Way Bearing có thể được sử dụng làm bánh xe tự do và có thể được sử dụng trong các ứng dụng dừng, chạy quá mức hoặc lập chỉ mục.Vòng bi bánh xe tự do được đặc trưng bởi khả năng chỉ quay theo một hướng và do đó truyền mô-men xoắn trong khi không có phản ứng dữ dội.Chúng được cung cấp đầy dầu mỡ và ít phải bảo trì.Mô-men xoắn được truyền trên vòng đua bên trong và bên ngoài bằng một đường then bên ngoài tới vỏ và lên trục bằng một đường then bên trong.
CSK..P
CSK..P có cấu tạo và kích thước bên ngoài tương tự như loại CSK, nhưng có rãnh then ở rãnh bên trong.Các ly hợp này có thể được lắp trên một trục có dung sai k6 được khuyến nghị và vòng đua bên ngoài phải được ép vào vỏ cứng có dung sai N6 được khuyến nghị.Phải kiểm tra vỏ và đường kính trục thu được để đảm bảo rằng ổ trục có đủ khe hở hướng tâm.
CSK..PP
CSK..PP có rãnh then trên cả đường đua bên trong và bên ngoài.Dung sai lắp được khuyến nghị là k6 trên trục và K6 trong vỏ cứng.Dung sai h6 trên trục hoặc H6 trong vỏ cũng được chấp nhận đối với cụm lắp ráp máy ép nhẹ.Luôn kiểm tra để đảm bảo rằng ổ trục có đủ khe hở hướng kính.Nhiệt độ hoạt động: 21 đến 140°F (-6 đến 60°C).Mỡ đặc biệt có sẵn cho nhiệt độ hoạt động: -40 đến 212°F (-40 đến 100°C
Bố trí lắp điển hình
Bộ ly hợp Model CSK..P phải được cố định vào trục bằng vòng hãm, vòng đệm, miếng đệm, v.v. do khách hàng cung cấp. Vòng đua bên ngoài được cố định bằng một miếng ép phù hợp với dung sai N6.Bộ ly hợp Model CSK..PP có ghế ngồi trên cả hai cuộc đua và phải được cố định bằng vòng hãm, vòng đệm, miếng đệm, v.v. do khách hàng cung cấp.
Overrunning, Indexing, Backstopping Bearing Envelope (Sê-ri 62) Thiết kế, Sprag Clutches Thông số kỹ thuật:
| Loại | Dòng mang | Kích thước (mm) | Tải trọng mang | tối đa.Tốc độ vượt mức (RPM) | Công suất mô-men xoắn (Nm) | Trọng lượng tịnh / kg) | Lực cản sau khi chạy vào (Ncm) | |||
| đ | Đ. | l | Động (kN) | Tĩnh (kN) | ||||||
| CSK12P | 6201 | 12 | 32 | 10 | 6.1 | 2,77 | 10000 | 9.3 | 0,040 | 0,7 |
| CSK15P | 6202 | 15 | 35 | 11 | 7.4 | 3,42 | 8400 | 17 | 0,060 | 0,9 |
| CSK17P | 6203 | 17 | 40 | 12 | 7,9 | 3,8 | 7350 | 30 | 0,070 | 1.1 |
| CSK20P | 6204 | 20 | 47 | 14 | 9.4 | 4,46 | 6000 | 50 | 0,110 | 1.3 |
| CSK25P | 6205 | 25 | 52 | 15 | 10.7 | 5,46 | 5200 | 85 | 0,140 | 2.0 |
| CSK30P | 6206 | 30 | 62 | 16 | 11.7 | 6,45 | 4200 | 138 | 0,210 | 4.4 |
| CSK35P | 6207 | 35 | 72 | 17 | 12.6 | 7,28 | 3600 | 175 | 0,300 | 5,8 |
| CSK40P | - | 40 | 80 | 22 | 15,54 | 12.25 | 3000 | 325 | 0,500 | 7,0 |
| CSK15PP | 6202 | 15 | 35 | 11 | 7.4 | 3,42 | 8400 | 17 | 0,060 | 0,9 |
| CSK17PP | 6203 | 17 | 40 | 12 | 7,9 | 3,8 | 7350 | 30 | 0,070 | 1.1 |
| CSK20PP | 6204 | 20 | 47 | 14 | 9.4 | 4,46 | 6000 | 50 | 0,110 | 1.3 |
| CSK25PP | 6205 | 25 | 52 | 15 | 10.7 | 5,46 | 5200 | 85 | 0,140 | 2.0 |
| CSK30PP | 6206 | 30 | 62 | 16 | 11.7 | 6,45 | 4200 | 138 | 0,210 | 4.4 |
| CSK35PP | 6207 | 35 | 72 | 17 | 12.6 | 7,28 | 3600 | 175 | 0,300 | 5,8 |
| CSK40PP | - | 40 | 80 | 22 | 15,54 | 12.25 | 3000 | 325 | 0,500 | 7,0 |
| CSK12P-2RS | - | 12 | 32 | 14 | 6.1 | 2,77 | 10000 | 9.3 | 0,050 | 3.0 |
| CSK15P-2RS | - | 15 | 35 | 16 | 7.4 | 3,42 | 8400 | 17 | 0,070 | 4.0 |
| CSK17P-2RS | - | 17 | 40 | 17 | 7,9 | 3,8 | 7350 | 30 | 0,090 | 5.6 |
| CSK20P-2RS | - | 20 | 47 | 19 | 9.4 | 4,46 | 6000 | 50 | 0,145 | 6,0 |
| CSK25P-2RS | - | 25 | 52 | 20 | 10.7 | 5,46 | 5200 | 85 | 0,175 | 6,0 |
| CSK30P-2RS | - | 30 | 62 | 21 | 11.7 | 6,45 | 4200 | 138 | 0,270 | 7,5 |
| CSK35P-2RS | - | 35 | 72 | 22 | 12.6 | 7,28 | 3600 | 175 | 0,400 | 8.2 |
| CSK40P-2RS | - | 40 | 80 | 27 | 15,54 | 12.25 | 3000 | 325 | 0,600 | 10,0 |
