Thông tin chi tiết sản phẩm:
|
| Tên: | Sprag ly hợp | loại ly hợp: | Sprag ly hợp |
|---|---|---|---|
| Ứng dụng ly hợp: | Backstopping, Indexing, Overrunning | hỗ trợ mang: | QUẢ BÓNG |
| rãnh then trong lỗ khoan: | Không có trong | Keyway trên Outer Race: | Không có |
| Loại bôi trơn: | Dầu mỡ | Vật liệu chịu lực: | Thép mạ crôm 100Cr6 |
| Điểm nổi bật: | lập chỉ mục vòng bi ly hợp bộ khởi động một chiều,vòng bi ly hợp bộ khởi động lùi một chiều,ly hợp con lăn cốc kéo quá mức |
||

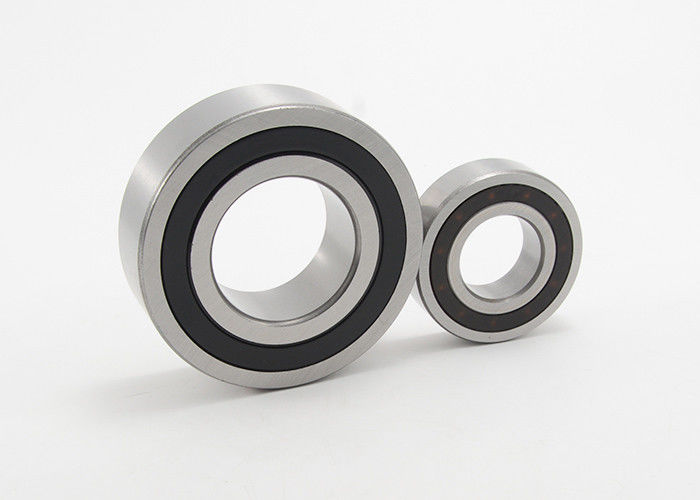

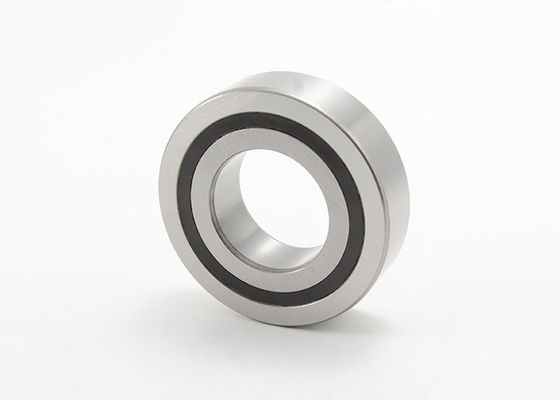

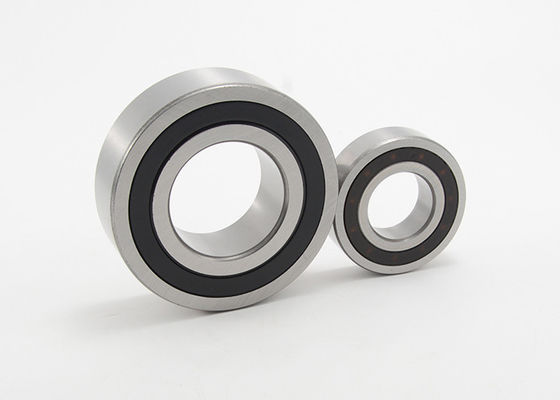

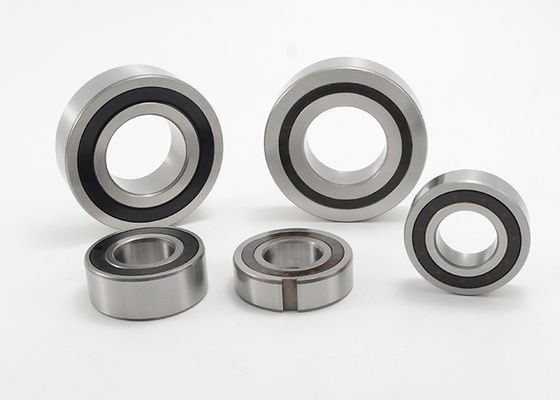

Ly hợp một chiều Chạy quá mức Lập chỉ mục Backstopping Vòng bi Sprag Ly hợp CSK20
CSK
Loại CSK là ly hợp loại sprag được tích hợp vào ổ bi sê-ri 62 (ngoại trừ kích thước 8 và 40).
Nó được hỗ trợ ổ đỡ, được bôi trơn bằng mỡ vận chuyển và được bảo vệ chống bụi có đường kính lớn hơn 0,012” (.3mm).Việc sử dụng các vòng đệm loại “nylos” bổ sung được khuyến nghị đặc biệt khi nhiệt độ làm việc vượt quá 122°F (50°C).
Cũng có thể bôi trơn bể dầu nếu mỡ ban đầu được rửa sạch bằng dung môi thích hợp.
Việc truyền mô-men xoắn được đảm bảo bằng một cụm lắp ép vào vỏ ngoài cứng có dung sai N6 được khuyến nghị và vào một trục có dung sai n6 được khuyến nghị.Phải kiểm tra vỏ và đường kính trục thu được để đảm bảo rằng ổ trục có đủ khe hở hướng tâm.
Khe hở hướng tâm ổ trục ban đầu được đặt ở C5 và được giảm nếu sử dụng khớp ép như được chỉ định.
Một cuộc đua có thể được dán.Nếu cả hai vòng đua được dán, hiệu suất sẽ giảm hoặc cần phải có khe hở vòng bi C3.
Nhiệt độ hoạt động: 21 đến 140°F (-6 đến 60°C).
Mỡ đặc biệt có sẵn cho nhiệt độ hoạt động: -40 đến 212°F (-40 đến 100°C)
CSK..2RS
Các ly hợp CSK..2RS rộng hơn 0,197” (5 mm) so với ổ trục 62 Series tiêu chuẩn, vì chúng được trang bị các phớt môi cho các ứng dụng tẩy rửa.
Ly hợp một chiều Chạy quá mức Lập chỉ mục Backstopping Bearing Sprag Ly hợp Thông số kỹ thuật:
| Kiểu | Dòng mang | Kích thước (mm) | Tải trọng mang | tối đa.Tốc độ vượt mức (RPM) | Công suất mô-men xoắn (Nm) | Trọng lượng tịnh / kg) | Lực cản sau khi chạy vào (Ncm) | |||
| đ | D | l | Động (kN) | Tĩnh (kN) | ||||||
| CSK8 | số 8 | 22 | 9 | 3,28 | 0,86 | 15000 | 2,5 | 0,015 | 0,5 | |
| CSK12 | 6201 | 12 | 32 | 10 | 6.1 | 2,77 | 10000 | 9.3 | 0,040 | 0,7 |
| CSK15 | 6202 | 15 | 35 | 11 | 7.4 | 3,42 | 8400 | 17 | 0,060 | 0,9 |
| CSK17 | 6203 | 17 | 40 | 12 | 7,9 | 3,8 | 7350 | 30 | 0,070 | 1.1 |
| CSK20 | 6204 | 20 | 47 | 14 | 9.4 | 4,46 | 6000 | 50 | 0,110 | 1.3 |
| CSK25 | 6205 | 25 | 52 | 15 | 10.7 | 5,46 | 5200 | 85 | 0,140 | 2.0 |
| CSK30 | 6206 | 30 | 62 | 16 | 11.7 | 6,45 | 4200 | 138 | 0,210 | 4.4 |
| CSK35 | 6207 | 35 | 72 | 17 | 12.6 | 7,28 | 3600 | 175 | 0,300 | 5,8 |
| CSK40 | - | 40 | 80 | 22 | 15,54 | 12.25 | 3000 | 325 | 0,500 | 7,0 |
| CSK8-2RS | - | số 8 | 22 | 9 | 3,28 | 0,86 | 15000 | 2,5 | 0,015 | 0,8 |
| CSK12-2RS | - | 12 | 32 | 14 | 6.1 | 2,77 | 10000 | 9.3 | 0,050 | 3.0 |
| CSK15-2RS | - | 15 | 35 | 16 | 7.4 | 3,42 | 8400 | 17 | 0,070 | 4.0 |
| CSK17-2RS | - | 17 | 40 | 17 | 7,9 | 3,8 | 7350 | 30 | 0,090 | 5.6 |
| CSK20-2RS | - | 20 | 47 | 19 | 9.4 | 4,46 | 6000 | 50 | 0,145 | 6,0 |
| CSK25-2RS | - | 25 | 52 | 20 | 10.7 | 5,46 | 5200 | 83 | 0,175 | 6,0 |
| CSK30-2RS | - | 30 | 62 | 21 | 11.7 | 6,45 | 4200 | 138 | 0,270 | 7,5 |
| CSK35-2RS | - | 35 | 72 | 22 | 12.6 | 7,28 | 3600 | 175 | 0,400 | 8.2 |
| CSK40-2RS | - | 40 | 80 | 27 | 15,54 | 12.25 | 3000 | 325 | 0,600 | 10 |
| CSK6003 | 6003 | 17 | 35 | 10 | 7.4 | 3,42 | 8400 | 15 | 0,055 | 0,9 |
| CSK6004 | 6004 | 20 | 42 | 12 | 7,9 | 3,8 | 7350 | 28 | 0,065 | 1.1 |
| CSK6005 | 6005 | 25 | 47 | 14 | 10.7 | 5,46 | 6200 | 78 | 0,100 | 1.3 |
| CSK6304 | 6304 | 20 | 52 | 15 | 12.3 | 7,88 | 5300 | 85 | 0,180 | 2.2 |
| CSK6305 | 6305 | 25 | 62 | 17 | 17.3 | 11.51 | 4400 | 145 | 0,260 | 4.4 |
| CSK6306 | 6306 | 30 | 72 | 19 | 21,73 | 15,82 | 3800 | 205 | 0,415 | 5,8 |
