Thông tin chi tiết sản phẩm:
|
| Tên: | Ly hợp cam B205 | Nguyên liệu: | Thép chịu lực hợp kim cao chất lượng |
|---|---|---|---|
| loại ly hợp: | Ly hợp Cam, loại gắn trên trục | Ly hợp một hướng: | Đúng |
| Kiểu đầu vào: | lỗ khoan rỗng | Hồ sơ lỗ khoan: | Straight | Thẳng | Finished Đã kết thúc |
| Phương pháp lắp đặt: | gắn trục | Các ứng dụng: | backstops trong hộp số và như các thành phần trong các ứng dụng bánh răng thời gian |
| Điểm nổi bật: | Bộ ly hợp một hướng được gắn trục,Bộ ly hợp một hướng B205,bộ khởi động lỗ khoan một chiều |
||

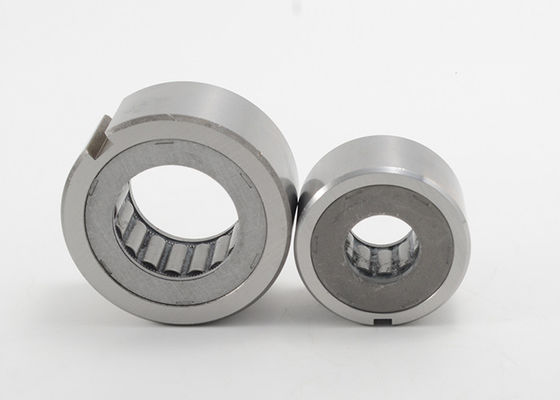

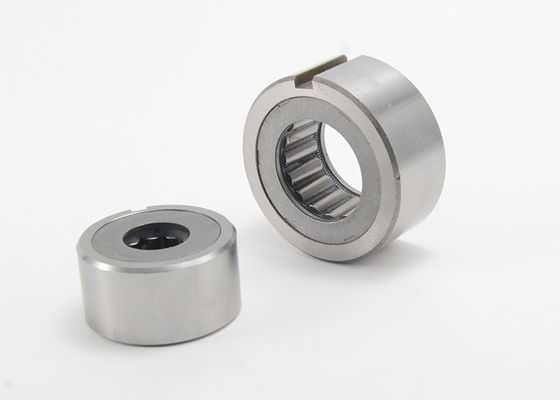

B205 Trục ly hợp cam được gắn Loại ly hợp một hướng Vòng bi một chiều
Mô tả sản xuất
Loại B200 là loại bánh đà tự do loại lò xo không chịu lực.Các sprags chạy trực tiếp trên trục do người dùng cung cấp.Vòng bi được yêu cầu để hỗ trợ tải hướng trục và hướng tâm.Việc bôi trơn và niêm phong cũng phải được cung cấp bởi quá trình lắp đặt.
Một cách sắp xếp điển hình là lắp đặt loại này cùng với ổ trục như được minh họa trên trang sau.Lỗ vỏ để nhận đường đua bên ngoài sẽ được gia công với dung sai H7.Một phím sẽ truyền mô-men xoắn.Trục mà các miếng đệm chạy trên đó phải có độ cứng bề mặt từ HRc 60 đến 62 đối với độ sâu hoàn thiện tối thiểu là 0,6 mm.Độ cứng của lõi phải từ HRc 35 đến 45. Độ nhám bề mặt không được vượt quá 22 CLA.Độ côn trục tối đa 0,01 mm trên 50 mm chiều dài.Độ đồng tâm giữa lỗ trục và vỏ hộp phải được duy trì trong khoảng TIR 0,05 mm.
Chất bôi trơn ưa thích là dầu.Thiết kế của Stieber cho phép sử dụng hầu hết các loại dầu bôi trơn phổ biến được sử dụng trong truyền lực kể cả dầu hộp số có phụ gia EP.Khi cần bôi trơn dầu mỡ cũng có thể.
Cài đặt và sử dụng
1. Bộ ly hợp cam sê-ri B200 được gắn trục, do đó, trục mà bộ ly hợp được gắn phải được tôi cứng đến Rc 56-60 và độ sâu vỏ 1,5 mm sau khi mài.Xay đến độ hoàn thiện 1,5S (16micro-inch).Độ côn của trục này không được vượt quá 0,01 mm trên 50 mm.
2. Để lắp ly hợp, hãy lắp ly hợp với các ổ trục ở cả hai bên hoặc một bên để đạt được độ đồng tâm giữa trục và vòng đua ngoài ly hợp và chịu tải trọng hướng tâm hoặc lực đẩy có thể tác dụng lên vòng đua ngoài hoặc trục. .Xem ví dụ cài đặt.
3. Bộ ly hợp phải được lắp vào trục bằng cách xoay nó theo hướng được đánh dấu bằng mũi tên trên tấm ly hợp.Không tác dụng lực lên bộ ly hợp bằng búa.
4. Các khớp ly hợp có cùng đường kính ngoài như các ổ trục nêu trong bảng trên.Dung sai lỗ khoan của vỏ trong đó bộ ly hợp được lắp ráp phải nằm trong phạm vi được hiển thị trong bảng bên dưới.
5. Để lập chỉ mục, nên bôi trơn bằng dầu.
6. Độ đồng tâm của lỗ vỏ và trục phải nằm trong khoảng 0,05 mm.
7. Hồ sơ chính phải phù hợp với JIS B1301-1959
| Mô hình | Dung sai của lỗ khoan nhà ở (mm) |
| B203,B204 | +0 đến + 0,025 |
| B205,B206,B207,B208 | +0 đến + 0,030 |
| B210,B211,B212,B213 | +0 đến + 0,035 |
| B214 | +0 đến + 0,040 |
Thông số kỹ thuật ly hợp cam sê-ri 200:
| Loại | Dòng mang | bàn phím | Kích thước (mm) | tối đa.Mô-men xoắn (Nm) | Mô-men xoắn kéo (Nm) | tối đa.Tốc độ vượt mức (RPM) | tối đa.Lập chỉ mục (cpm) | Trọng lượng tịnh / kg) | |||
| Một | b | C (Đường kính trục) | trục | Cuộc đua bên ngoài | |||||||
| B203 | 6203 | 4 x 2,5 | 25 | 40 | 16.51 | 39.2 | 0,098 | 2400 | 500 | 150 | 0,23 |
| B204 | 6204 | 5 x 3 | 25 | 47 | 18.796 | 58,8 | 0,098 | 2400 | 500 | 150 | 0,34 |
| B205 | 6205 | 5 x 3 | 25 | 52 | 23.622 | 98 | 0,196 | 1800 | 400 | 150 | 0,45 |
| B206 | 6206 | 7 x 4 | 28 | 62 | 32.766 | 235 | 0,196 | 1800 | 350 | 150 | 0,68 |
| B207 | 6207 | 7 x 4 | 28 | 72 | 42.088 | 372 | 0,196 | 1800 | 300 | 150 | 0,80 |
| B208 | 6208 | 10 x 4,5 | 32 | 80 | 46.761 | 549 | 0,196 | 1800 | 200 | 150 | 0,91 |
| B209 | 6209 | 10 x 4,5 | 32 | 85 | 46.761 | 549 | 0,196 | 1800 | 200 | 150 | 0,95 |
| B210 | 6210 | 10 x 4,5 | 32 | 90 | 56.109 | 784 | 0,294 | 1200 | 200 | 150 | 1,00 |
| B211 | 6211 | 10 x 4,5 | 32 | 100 | 56.109 | 784 | 0,294 | 1200 | 200 | 150 | 1,40 |
| B212 | 6212 | 10 x 4,5 | 42 | 110 | 70.029 | 1230 | 0,294 | 1200 | 180 | 150 | 1,80 |
| B213 | 6213 | 10 x 4,5 | 42 | 120 | 70.029 | 1230 | 0,294 | 1200 | 180 | 150 | 2h30 |
| B214 | 6214 | 12x4,5 | 42 | 125 | 79.356 | 1390 | 0,392 | 1000 | 180 | 150 | 2,40 |
