Thông tin chi tiết sản phẩm:
|
| Tên: | Bộ ly hợp cam sê-ri MZ-G | Nguyên liệu: | Thép chịu lực hợp kim cao chất lượng |
|---|---|---|---|
| rãnh then: | Đúng | Bề mặt hoàn thiện: | không điều trị |
| Phạm vi kích thước: | Kích thước lỗ khoan từ 15 mm đến 70 mm | Tính năng: | Cuộc đua bên ngoài là kết thúc mặt đất |
| bôi trơn trước: | Đúng | Yêu cầu bảo trì bôi trơn: | Không |
| Điểm nổi bật: | Vòng bi ly hợp một chiều MZ15G,xe máy ly hợp tự do,kết thúc mặt đất xe máy ly hợp |
||

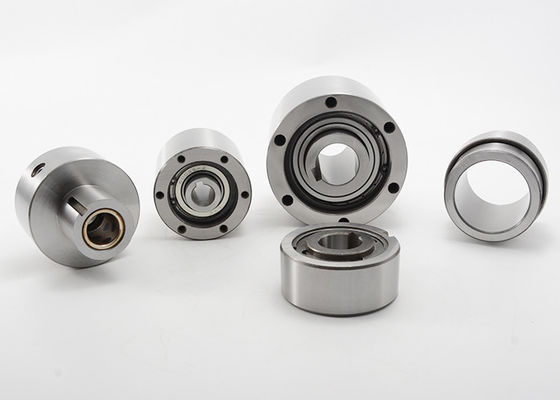

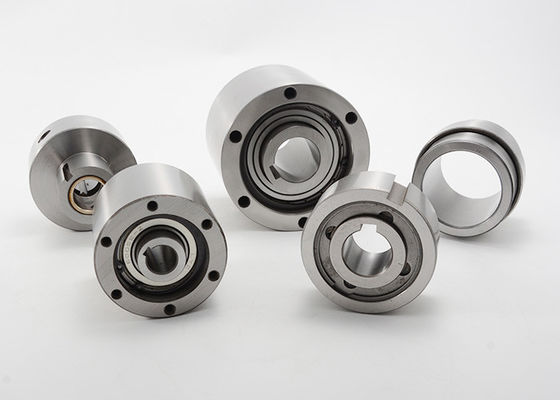

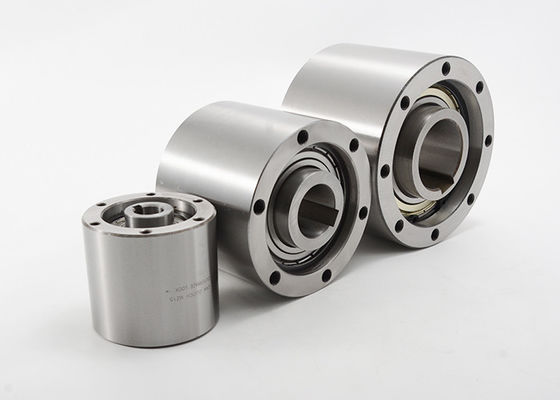

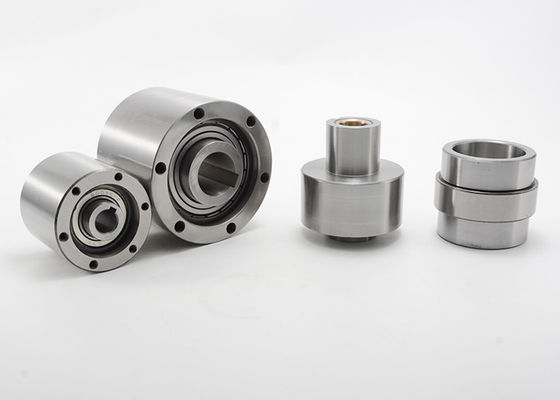

MZ15G Cam Ly hợp Một chiều Sprag Vòng bi ly hợp Freewheel Vòng ngoài Kết thúc cuộc đua trên mặt đất
Bộ ly hợp Sê-ri MZ được bôi trơn trước bằng mỡ và sẵn sàng để lắp đặt và không cần bảo dưỡng bôi trơn.Loạt bài này là lý tưởng cho các ứng dụng chung.Cuộc đua bên ngoài của Sê-ri MZ-G đã hoàn thành bằng máy.
Thông số kỹ thuật ly hợp cam sê-ri MZ-G:
| Loại | kích thước lỗ khoan | rãnh then | Kích thước (mm) | ||||||
| đ | A (Chiều rộng tổng thể) | C (Chiều rộng cuộc đua tổng thể) | B (Đường kính tổng thể) | F (Cuộc đua bên trong OD) | E (ID cuộc đua bên ngoài) | D (Đường kính vòng tròn) | s (Độ sâu ren) | ||
| MZ15G | 15 | 5 x 2,3 | 55 | 53 | 68 | 25 | 47 | 58 | 10 |
| MZ17G | 17 | 5 x 2,3 | 63 | 61 | 75 | 28 | 52 | 64 | 10 |
| MZ20G | 20 | 5 x 2,3 | 64 | 62 | 80 | 30 | 55 | 68 | 12 |
| MZ30G-22 | 22 | 8 x 3,3 | 70 | 68 | 100 | 45 | 75 | 88 | 16 |
| MZ30G-25 | 25 | 8 x 3,3 | 70 | 68 | 100 | 45 | 75 | 88 | 16 |
| MZ30G | 30 | 10 x 3,3 | 70 | 68 | 100 | 45 | 75 | 88 | 16 |
| MZ35G | 35 | 10 x 3,3 | 78 | 76 | 110 | 50 | 80 | 95 | 16 |
| MZ45G-40 | 40 | 12 x 3,3 | 87 | 85 | 125 | 60 | 95 | 110 | 16 |
| MZ45G | 45 | 12 x 3,3 | 87 | 85 | 125 | 60 | 95 | 110 | 16 |
| MZ60G-50 | 50 | 14 x 3,8 | 90 | 88 | 155 | 80 | 125 | 140 | 16 |
| MZ60G-55 | 55 | 16 x 4,3 | 90 | 88 | 155 | 80 | 125 | 140 | 16 |
| MZ60G | 60 | 18 x 4,4 | 90 | 88 | 155 | 80 | 125 | 140 | 16 |
| MZ70G-65 | 65 | 18 x 4,4 | 105 | 103 | 175 | 95 | 145 | 162 | 16 |
| MZ70G | 70 | 20 x 4,9 | 105 | 103 | 175 | 95 | 145 | 162 | 16 |
| Loại | kích thước lỗ khoan | tối đa.Mô-men xoắn (Nm) | Mô-men xoắn kéo (Nm) | tối đa.Tốc độ vượt mức (rpm) | tối đa.Lập chỉ mục (cpm) | HM không.của các lỗ được khai thác x Kích thước x Cao độ | Trọng lượng tịnh / kg) | |
| đ | chủng tộc bên trong | Cuộc đua bên ngoài | ||||||
| MZ15G | 15 | 186 | 0,20 | 1800 | 900 | 150 | 6 x M5 x P0.8 | 1.3 |
| MZ17G | 17 | 215 | 0,20 | 1700 | 800 | 150 | 6 x M5 x P0.8 | 1.7 |
| MZ20G | 20 | 323 | 0,29 | 1600 | 700 | 150 | 6 x M6 x P1.0 | 1.9 |
| MZ30G-22 | 22 | 735 | 0,39 | 1500 | 500 | 150 | 6 x M8 x P1.25 | 3.2 |
| MZ30G-25 | 25 | 735 | 0,39 | 1500 | 500 | 150 | 6 x M8 x P1.25 | 3.2 |
| MZ30G | 30 | 735 | 0,39 | 1500 | 500 | 150 | 6 x M8 x P1.25 | 3.2 |
| MZ35G | 35 | 1080 | 0,49 | 1400 | 300 | 150 | 6 x M8 x P1.25 | 4.4 |
| MZ45G-40 | 40 | 1620 | 0,69 | 1400 | 300 | 150 | 8 x M8 x P1.25 | 6.2 |
| MZ45G | 45 | 1620 | 0,69 | 1400 | 300 | 150 | 8 x M8 x P1.25 | 6.2 |
| MZ60G-50 | 50 | 2110 | 0,98 | 1200 | 250 | 150 | 8 x M8 x P1.25 | 9,5 |
| MZ60G-55 | 55 | 2110 | 0,98 | 1200 | 250 | 150 | 8 x M8 x P1.25 | 9,5 |
| MZ60G | 60 | 2110 | 0,98 | 1200 | 250 | 150 | 8 x M8 x P1.25 | 9,5 |
| MZ70G-65 | 65 | 3040 | 1,27 | 1100 | 250 | 150 | 8 x M8 x P1.25 | 13.1 |
| MZ70G | 70 | 3040 | 1,27 | 1100 | 250 | 150 | 8 x M8 x P1.25 | 13.1 |
