Thông tin chi tiết sản phẩm:
|
| Tên: | Bộ ly hợp cam sê-ri MZ | Nguyên liệu: | Thép chịu lực hợp kim cao chất lượng GB GCr15 / AISI 52100 |
|---|---|---|---|
| Hàng hiệu: | Neutral or Customized | rãnh then: | Vâng, Keyway trong cuộc đua bên trong |
| Phạm vi kích thước: | Kích thước lỗ khoan từ 15 mm đến 70 mm | Đăng kí: | bánh răng, ròng rọc và cụm ly hợp. |
| bôi trơn lại: | Có, Sê-ri MZ đã được bôi trơn trước bằng mỡ và sẵn sàng để lắp đặt | Bưu kiện: | hộp duy nhất hoặc theo yêu cầu của bạn |
| Điểm nổi bật: | Bộ ly hợp sprag thu nhỏ một chiều,bộ ly hợp sprag thu nhỏ chạy quá mức,bộ ly hợp cam sê-ri MZ |
||

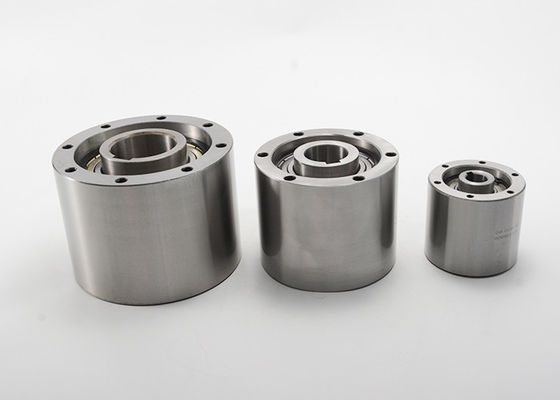

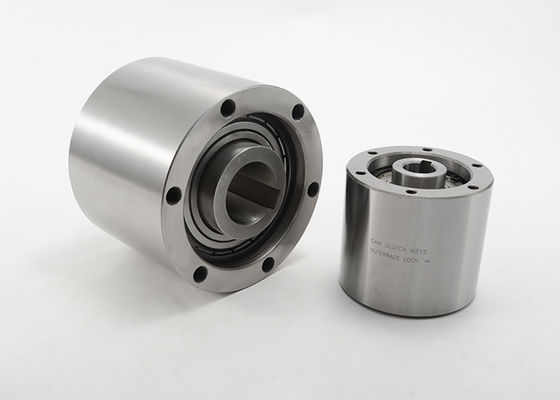

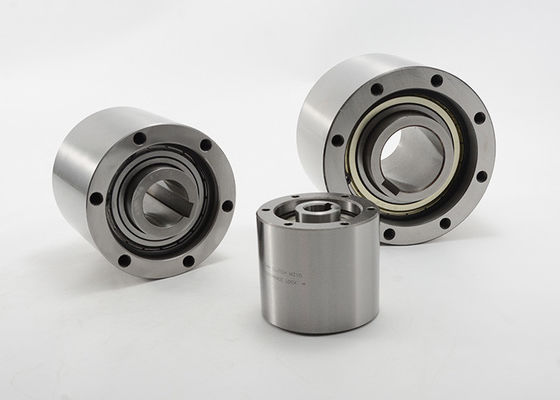

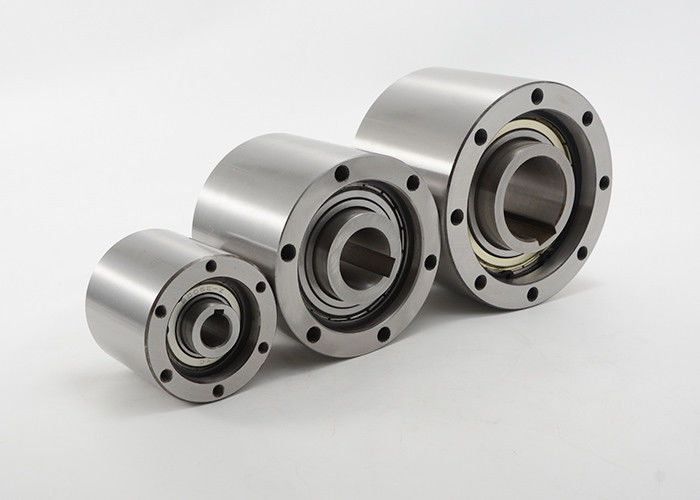

Ly hợp cam sê-ri MZ Ly hợp một chiều Vòng bi Sprag Ly hợp chạy quá mức
Các sản phẩm Bộ ly hợp cam sê-ri MZ được thiết kế cho các ứng dụng vượt tốc chung.Sê-ri MZ có thể được sử dụng trong các ứng dụng yêu cầu vòng đua bên trong hoặc bên ngoài phải có khả năng vượt trội.Sê-ri MZ được bôi trơn trước bằng mỡ và sẵn sàng lắp đặt.Không cần bảo trì bôi trơn.Loạt bài này là lý tưởng cho bánh răng, ròng rọc và cụm ly hợp.
Thông số kỹ thuật ly hợp cam sê-ri MZ:
| Loại | kích thước lỗ khoan | rãnh then | Kích thước (mm) | |||||||
| đ | Một | b | C | Đ. | e | F | g | S | ||
| MZ15 | 15 | 5 x 2,3 | 62 | 68 | 60 | 58 | 47 | 25 | 5,5 | 10 |
| MZ17 | 17 | 5 x 2,3 | 66 | 75 | 64 | 64 | 52 | 28 | 6.3 | 10 |
| MZ20 | 20 | 6 x 2,8 | 67 | 80 | 65 | 65 | 55 | 30 | 7.6 | 12 |
| MZ30-22 | 22 | 6 x 2,8 | 82 | 100 | 80 | 88 | 75 | 45 | 8,9 | 16 |
| MZ30-25 | 25 | 8 x 3,3 | 82 | 100 | 80 | 88 | 75 | 45 | 8,9 | 16 |
| MZ30 | 30 | 10 x 3,3 | 82 | 100 | 80 | 88 | 75 | 45 | 8,9 | 16 |
| MZ35 | 35 | 10 x 3,3 | 87 | 110 | 85 | 95 | 80 | 50 | 8,7 | 16 |
| MZ45-40 | 40 | 12 x 3,3 | 92 | 125 | 90 | 110 | 95 | 60 | 8.4 | 16 |
| MZ45 | 45 | 14x3,8 | 92 | 125 | 90 | 110 | 95 | 60 | 8.4 | 16 |
| MZ60-50 | 50 | 14x3,8 | 102 | 155 | 100 | 140 | 125 | 80 | 9.1 | 16 |
| MZ60-55 | 55 | 16x4.3 | 102 | 155 | 100 | 140 | 125 | 80 | 9.1 | 16 |
| MZ60 | 60 | 18 x 4,4 | 102 | 155 | 100 | 140 | 125 | 80 | 9.1 | 16 |
| MZ70-65 | 65 | 18 x 4,4 | 105 | 175 | 103 | 162 | 145 | 95 | 8.6 | 16 |
| MZ70 | 70 | 20x4,9 | 105 | 175 | 103 | 162 | 145 | 95 | 8.6 | 16 |
| Loại | kích thước lỗ khoan | rãnh then | tối đa.Mô-men xoắn (Nm) | Mô-men xoắn kéo (Nm) | tối đa.Tốc độ vượt mức (rpm) | tối đa.Lập chỉ mục (cpm) | HM không.của các lỗ được khai thác x Kích thước x Cao độ | Trọng lượng tịnh / kg) | |
| đ | chủng tộc bên trong | Cuộc đua bên ngoài | |||||||
| MZ15 | 15 | 5 x 2,3 | 186 | 0,20 | 1800 | 900 | 150 | 6 x M5 x P0.8 | 1.4 |
| MZ17 | 17 | 5 x 2,3 | 215 | 0,20 | 1700 | 800 | 150 | 6 x M5 x P0.8 | 1.8 |
| MZ20 | 20 | 6 x 2,8 | 323 | 0,29 | 1600 | 700 | 150 | 6 x M6 x P1.0 | 2 |
| MZ30-22 | 22 | 6 x 2,8 | 735 | 0,39 | 1500 | 500 | 150 | 6 x M8 x P1.25 | 3.7 |
| MZ30-25 | 25 | 8 x 3,3 | 735 | 0,39 | 1500 | 500 | 150 | 6 x M8 x P1.25 | 3.7 |
| MZ30 | 30 | 10 x 3,3 | 735 | 0,39 | 1500 | 500 | 150 | 6 x M8 x P1.25 | 3.7 |
| MZ35 | 35 | 10 x 3,3 | 1080 | 0,49 | 1400 | 300 | 150 | 6 x M8 x P1.25 | 4.8 |
| MZ45-40 | 40 | 12 x 3,3 | 1620 | 0,69 | 1400 | 300 | 150 | 6 x M8 x P1.25 | 6.2 |
| MZ45 | 45 | 14x3,8 | 1620 | 0,69 | 1400 | 300 | 150 | 6 x M8 x P1.25 | 6.2 |
| MZ60-50 | 50 | 14x3,8 | 2110 | 0,98 | 1200 | 250 | 150 | 6 x M8 x P1.25 | 10.2 |
| MZ60-55 | 55 | 16x4.3 | 2110 | 0,98 | 1200 | 250 | 150 | 6 x M8 x P1.25 | 10.2 |
| MZ60 | 60 | 18 x 4,4 | 2110 | 0,98 | 1200 | 250 | 150 | 6 x M8 x P1.25 | 10.2 |
| MZ70-65 | 65 | 18 x 4,4 | 3040 | 1,27 | 1100 | 250 | 150 | 6 x M8 x P1.25 | 13.2 |
| MZ70 | 70 | 20x4,9 | 3040 | 1,27 | 1100 | 250 | 150 | 6 x M8 x P1.25 | 13.2 |
