Thông tin chi tiết sản phẩm:
|
| Tên: | Con lăn hỗ trợ được gắn vương miện Con lăn theo dõi kiểu ách với các vòng mặt bích | Nguyên liệu: | Thép chịu lực hợp kim cao chất lượng |
|---|---|---|---|
| hình con lăn: | Hồ sơ vòng ngoài Crowned R500 | lớp áo: | Không có (Màu thép chịu lực trung tính) |
| Phạm vi kích thước: | Chuỗi số liệu | Hướng trục của vòng ngoài: | Đúng |
| các yếu tố lăn: | cây lăn kim | Số mặt bích, vòng ngoài: | 2 |
| Loại con dấu: | Con dấu trên cả hai mặt | tính năng bôi trơn: | Qua vòng trong |
| Điểm nổi bật: | Con lăn cam kiểu ách đôi Row,con lăn cam kiểu ách lỗ lục giác,con lăn ách cam NATR |
||

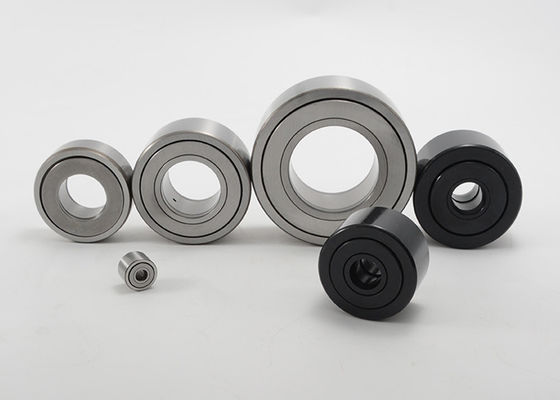

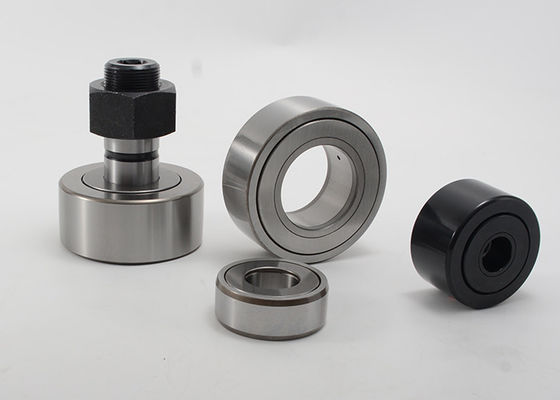

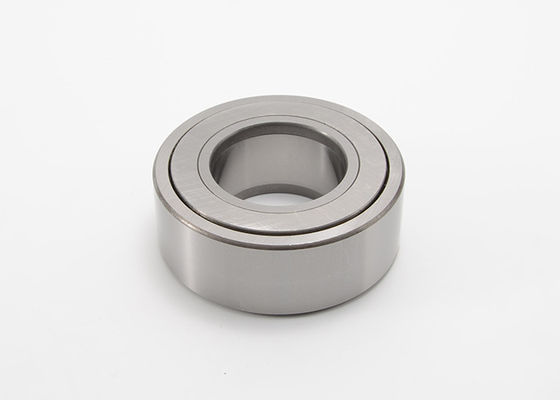

Con lăn hỗ trợ Crowned Con lăn theo dõi loại ách có vòng bích NATR 6 NATR 6 PP
MUETTE thiết kế và sản xuất một dòng hoàn chỉnh các con lăn theo cam và Con lăn hỗ trợ (con lăn theo dõi kiểu ách) cho các ứng dụng công nghiệp, bao gồm máy công cụ, rô-bốt công nghiệp, sản xuất linh kiện điện tử, thiết bị tự động hóa văn phòng và môi trường khắc nghiệt đòi hỏi khả năng chống ăn mòn cao hơn.
Con lăn hỗ trợ (con lăn đường ray kiểu ách) được thiết kế để chạy trên tất cả các loại đường ray và được sử dụng trong bộ truyền động cam, hệ thống băng tải, v.v. Chúng dựa trên ổ trục kim có vòng trong.Chúng có vòng ngoài có thành dày với bề mặt chạy hình chóp và được cung cấp ở dạng sẵn sàng để lắp.Một khe hở hẹp giữa vòng ngoài và các vòng mặt bích được ép vào tạo thành một loại đệm kín có khe hở.Vòng bên trong có lỗ bôi trơn để tạo điều kiện bôi trơn lại.
Con lăn hỗ trợ đăng quang Con lăn theo dõi loại ách có vòng mặt bích Thông số kỹ thuật:
|
trục Đường kính |
Mã người theo dõi loại ách cam | Kích thước ranh giới | Xếp hạng tải cơ bản | Tốc độ giới hạn | |||||||
| không có con dấu | niêm phong | đ | D | b | C | d1 | rs | Năng động | tĩnh | ||
| mm | mm | tối thiểu | N | vòng/phút | |||||||
| 16 | NATR 5 | NATR 5 PP | 5 | 16 | 12 | 11 | 12 | 0,15 | 3150 | 3300 | 22000 |
| 19 | NATR 6 | NATR 6 PP | 6 | 19 | 12 | 11 | 14 | 0,15 | 3500 | 3900 | 20000 |
| 24 | NATR 8 | NATR 8 PP | số 8 | 24 | 15 | 14 | 19 | 0,3 | 5500 | 6400 | 15000 |
| 30 | NATR 10 | NATR 10 PP | 10 | 30 | 15 | 14 | 23 | 0,6 | 6800 | 8400 | 11000 |
| 32 | NATR 12 | NATR 12 PP | 12 | 32 | 15 | 14 | 25 | 0,6 | 6900 | 8800 | 9000 |
| 35 | NATR 15 | NATR 15 PP | 15 | 35 | 19 | 18 | 27 | 0,6 | 9700 | 14100 | 7000 |
| 40 | NATR 17 | NATR 17 trang | 17 | 40 | 21 | 20 | 32 | 1 | 10900 | 15500 | 6000 |
| 47 | NATR 20 | NATR 20 PP | 20 | 47 | 25 | 24 | 37 | 1 | 15500 | 25500 | 4900 |
| 52 | NATR 25 | NATR 25 PP | 25 | 52 | 25 | 24 | 42 | 1 | 15400 | 26500 | 3600 |
| 62 | NATR 30 | NATR 30 PP | 30 | 62 | 29 | 28 | 51 | 1 | 23600 | 38500 | 2600 |
| 72 | NATR 35 | NATR 35 PP | 35 | 72 | 29 | 28 | 58 | 1.1 | 25500 | 44500 | 2000 |
| 80 | NATR 40 | NATR 40 PP | 40 | 80 | 32 | 30 | 66 | 1.1 | 33000 | 59000 | 1700 |
| 85 | NATR 45 | NATR 45 PP | 45 | 85 | 32 | 30 | 72 | 1.1 | 32500 | 59000 | 1500 |
| 90 | NATR 50 | NATR 50 PP | 50 | 90 | 32 | 30 | 76 | 1.1 | 32000 | 59000 | 1300 |
