Thông tin chi tiết sản phẩm:
|
| Tên: | Vòng bi ly hợp Sprag một chiều | Nhãn hiệu: | Trung lập / Tùy chỉnh |
|---|---|---|---|
| Nguyên liệu: | Thép chịu lực chất lượng 52100 | loại ly hợp: | Ly hợp đường dốc & con lăn |
| Ứng dụng ly hợp: | Backstopping, Indexing, Overrunning | rãnh then: | Về nội chủng và ngoại chủng |
| bôi trơn: | DẦU | niêm phong: | Yêu cầu |

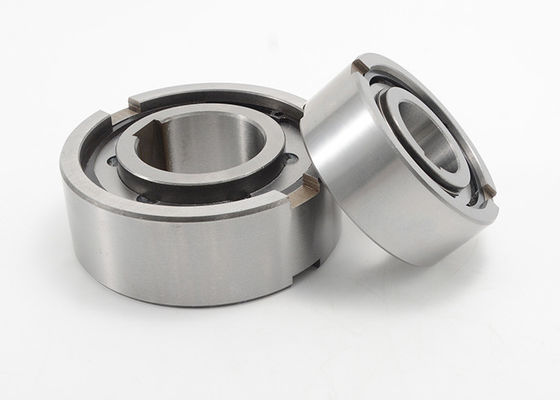

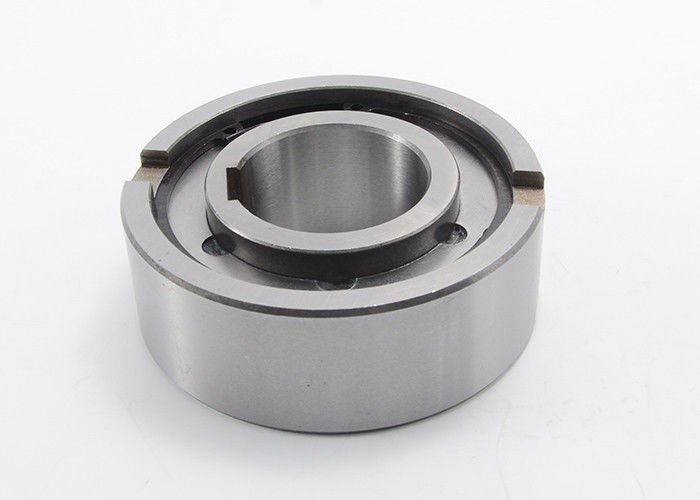

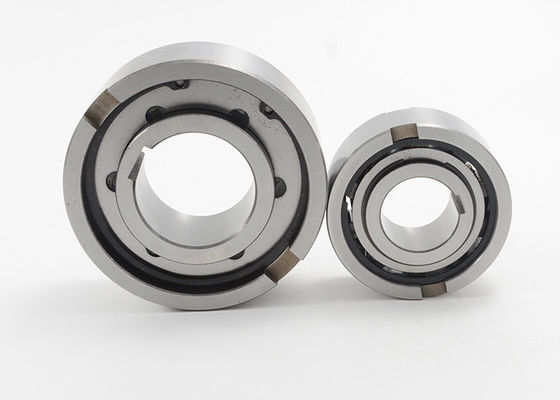

Vòng bi ly hợp Sprag một chiều Hỗ trợ vòng bi ngoài Yêu cầu Ly hợp lùi
Overrunning, Indexing, Backstopping Yêu cầu hỗ trợ vòng bi ngoài, ly hợp đường dốc & con lăn
Model ASNU là ly hợp kiểu đường dốc & con lăn, không được hỗ trợ ổ trục.Vòng bi được yêu cầu để hỗ trợ tải hướng trục và hướng tâm.Bôi trơn và niêm phong là cần thiết.
Đường kính ngoài danh nghĩa giống như ổ bi Sê-ri 63.
Tính năng sản phẩm
Thông Số Kỹ Thuật Vòng Bi Ly Hợp Một Chiều Sê-ri ASNU:
| Loại | kích thước lỗ khoan | bàn phím | Kích thước (mm) | tối đa.Mô-men xoắn (Nm) | tối đa.Tốc độ vượt mức (rpm) | Lực cản sau khi chạy vào (Ncm) | Trọng lượng tịnh / kg) | ||||||||
| đ | Dn6 | L | D5 | b | t | S | e | f | chủng tộc bên trong | Cuộc đua bên ngoài | |||||
| ASNU8 | số 8 | 2 x 1 | 35 | 13 | 13 | 4 | 1.4 | 2.4 | 0,6 | 0,3 | 9.2 | 3300 | 5000 | 1.6 | 0,07 |
| ASNU12 | 12 | 4 x 1,8 | 35 | 13 | 13 | 4 | 1.4 | 2.4 | 0,6 | 0,3 | 9.2 | 3300 | 5000 | 1.6 | 0,06 |
| ASNU15 | 15 | 5 x 1,2 | 42 | 18 | 18 | 5 | 1.8 | 2.4 | 0,8 | 0,3 | 24 | 2400 | 3600 | 1.9 | 0,11 |
| ASNU17 | 17 | 5 x 1,2 | 47 | 19 | 19 | 5 | 2.3 | 2.4 | 1.2 | 0,8 | 39 | 2300 | 3400 | 1.9 | 0,15 |
| ASNU20 | 20 | 6 x 1,6 | 52 | 21 | 21 | 6 | 2.3 | 2.4 | 1.2 | 0,8 | 62 | 2100 | 3100 | 1.9 | 0,19 |
| ASNU25 | 25 | 8 x 2 | 62 | 24 | 24 | số 8 | 2,8 | 2.4 | 1.2 | 0,8 | 100 | 1700 | 2600 | 5.6 | 0,38 |
| ASNU30 | 30 | 8 x 2 | 72 | 27 | 27 | 10 | 2,5 | 2.4 | 1.8 | 1 | 204 | 1400 | 2200 | 14 | 0,54 |
| ASNU35 | 35 | 10 x 2,4 | 80 | 31 | 31 | 12 | 3,5 | 2.4 | 1.8 | 1 | 306 | 1200 | 1900 | 16 | 0,74 |
| ASNU40 | 40 | 12 x 2,2 | 90 | 33 | 33 | 12 | 4.1 | 2,5 | 1.8 | 1 | 430 | 1100 | 1700 | 38 | 0,92 |
| ASNU45 | 45 | 14x2.1 | 100 | 36 | 36 | 14 | 4.6 | 2,5 | 1.8 | 1 | 624 | 1000 | 1600 | 43 | 1,31 |
| ASNU50 | 50 | 14x2.1 | 110 | 40 | 40 | 14 | 5.6 | 2,5 | 1.8 | 1 | 810 | 850 | 1350 | 55 | 1,74 |
| ASNU60 | 60 | 18 x 2,3 | 130 | 46 | 46 | 18 | 5,5 | 3.6 | 2.6 | 1,5 | 1460 | 750 | 1050 | 110 | 2,77 |
| ASNU70 | 70 | 20 x 2,7 | 150 | 51 | 51 | 20 | 6,9 | 3.6 | 2.6 | 1,5 | 1840 | 600 | 950 | 140 | 4.16 |
| ASNU80 | 80 | 22 x 3,1 | 170 | 58 | 58 | 20 | 7,5 | 3.6 | 2.6 | 1,5 | 2620 | 550 | 850 | 180 | 6.09 |
| ASNU90 | 90 | 25 x 2,9 | 190 | 64 | 64 | 20 | số 8 | 3.6 | 2.6 | 2 | 4260 | 500 | 750 | 230 | 8.2 |
| ASNU100 | 100 | 28 x 3,2 | 215 | 73 | 73 | 24 | 8,5 | 3.6 | 2.6 | 2 | 5800 | 450 | 680 | 380 | 12.6 |
| ASNU120 | 120 | 32 x 3,5 | 260 | 86 | 86 | 28 | 10 | 3.6 | 2.6 | 2,5 | 10800 | 370 | 550 | 650 | 22 |
| ASNU150 | 150 | 36 x 3,8 | 320 | 108 | 108 | 32 | 12 | 3.6 | 3.6 | 2,5 | 21300 | 300 | 460 | 1000 | 42 |
| ASNU200 | 200 | - | 420 | 138 | 138 | 45 | 16 | 7.6 | 3.6 | 3 | 35600 | 230 | 350 | 2000 | 93 |
