Thông tin chi tiết sản phẩm:
|
| tên: | Kỹ thuật chính xác Xích kim hạng nặng | Loại vòng bi kim: | Cuộc đua máy móc với vòng bên trong |
|---|---|---|---|
| Số hàng của con lăn: | hàng đơn | Loại con dấu: | Hàm kín, môi cao su |
| Vật liệu chịu lực: | Thép chịu lực chất lượng 52100 | Vật liệu lồng: | Thép |
| Inch - Số liệu: | Kích thước inch | các yếu tố lăn: | Con lăn kim chính xác có hướng dẫn lồng |
| Phạm vi nhiệt độ hoạt động: | -20 đến 250 °F | Tùy chỉnh: | Dịch vụ tùy chỉnh để đáp ứng nhu cầu cụ thể của bạn |

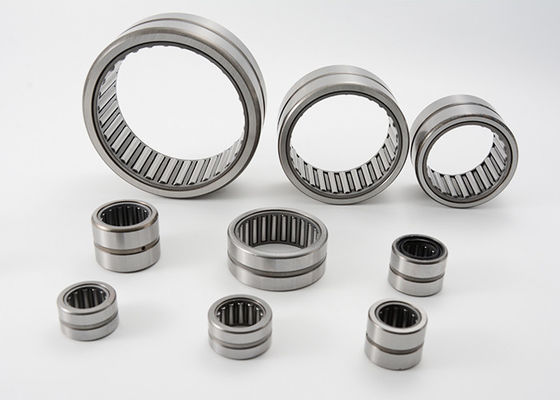

Lối xích kim hạng nặng - Kỹ thuật chính xác cho hiệu suất tối đa
Chào mừng bạn đến với thế giới của vòng bi kim hạng nặng chất lượng cao.
# Chất lượng và độ bền vượt trội
Ống xích kim chạy máy của chúng tôi được xây dựng để chịu được tải trọng cao và môi trường khắc nghiệt.
## Giải pháp tùy chỉnh
Chúng tôi hiểu rằng mỗi ứng dụng là duy nhất. Đó là lý do tại sao chúng tôi cung cấp ** Dịch vụ tùy chỉnh ** để đáp ứng nhu cầu cụ thể của bạn. Liên hệ với chúng tôi cho vòng bi kim phù hợp với yêu cầu chính xác của bạn.
### Đặc điểm
- ** Thiết kế mạnh mẽ: ** Được thiết kế để sử dụng nặng.
- ** Chạy xe máy:** Được chế tạo chính xác cho khả năng tải cao hơn.
- ** Lối đệm kín:** Hiệu suất lâu dài với bảo trì tối thiểu.
## Ứng dụng
Các vòng bi kim của chúng tôi là lý tưởng cho:
- Máy chế biến công nghiệp
- Ứng dụng ô tô
- Kỹ thuật hàng không vũ trụ
- Và nhiều hơn nữa...
# Bước tiếp theo
Sẵn sàng nâng cao hiệu suất của máy móc với vòng bi kim của chúng tôi?
- **Hãy yêu cầu một trích dẫn: ** [Nhấp vào đây
- ** Tìm hiểu thêm: ** [Tất cả các bộ đệm kim hạng nặng]

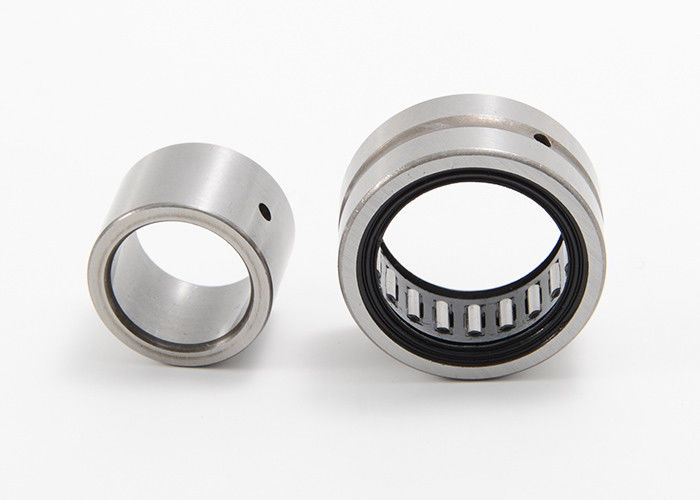

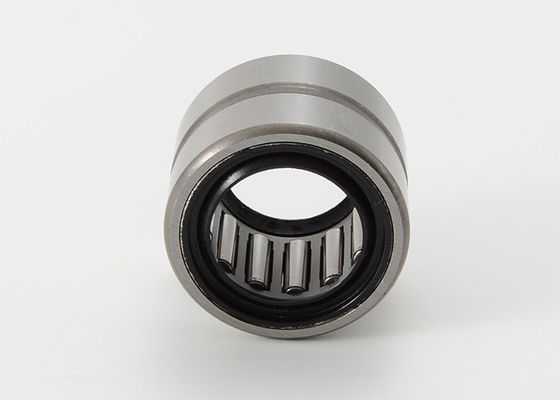

Máy móc vòng bi cuộn kim đua được đóng lồng, được niêm phong ở cả hai mặt Thông số kỹ thuật:
| Mã vòng bi | Nhẫn bên trong | B | D | W | W1 | H | R | ||
| +.0000 | Tol. | +.0000 | Tol. |
+.000 - 0.005 |
+.000 - 0.005 |
Đổ cái này. | Max. | ||
| MR 10 SS | MI 6 | .3750 | -.0004 | 1.1250 | -.0005 | 1.000 | 1.010 | 5/64 | .025 |
| MR 12 SS | MI 8 | .5000 | -.0004 | 1.2500 | -.0005 | 1.000 | 1.010 | 5/64 | .040 |
| MR 14 SS | MI 10 | .6250 | -.0004 | 1.3750 | -.0005 | 1.000 | 1.010 | 5/64 | .040 |
| MR 16 SS | MI 12 | .7500 | -.0005 | 1.5000 | -.0005 | 1.000 | 1.010 | 5/64 | .040 |
| MI 13 | .8125 | -.0005 | 1.5000 | -.0005 | 1.000 | 1.010 | 5/64 | .040 | |
| MR 18 SS | MI 14 | .8750 | -.0005 | 1.6250 | -.0005 | 1.250 | 1.260 | 3/32 | .040 |
| MI 15 | .9375 | -.0005 | 1.6250 | -.0005 | 1.250 | 1.260 | 3/32 | .040 | |
| MR 20 SS | MI 16 | 1.0000 | -.0005 | 1.7500 | -.0005 | 1.250 | 1.260 | 3/32 | .040 |
| MR 22 SS | MI 17 | 1.0625 | -.0005 | 1.8750 | -.0005 | 1.250 | 1.260 | 3/32 | .040 |
| MI 18 | 1.1250 | -.0005 | 1.8750 | -.0005 | 1.250 | 1.260 | 3/32 | .040 | |
| MR 24 SS | MI 19 | 1.1875 | -.0005 | 2.0625 | -.0006 | 1.250 | 1.260 | 3/32 | .060 |
| MI 20 | 1.2500 | -.0005 | 2.0625 | -.0006 | 1.250 | 1.260 | 3/32 | .060 | |
| MR 26 SS | MI 21 | 1.3125 | -.0005 | 2.1875 | -.0006 | 1.250 | 1.260 | 3/32 | .060 |
| MI 22 4S | 1.3750 | -.0005 | 2.1875 | -.0006 | 1.250 | 1.260 | 3/32 | .060 | |
| MR 28 SS | MI 22 | 1.3750 | -.0005 | 2.3125 | -.0006 | 1.250 | 1.260 | 3/32 | .060 |
| MI 23 | 1.4375 | -.0005 | 2.3125 | -.0006 | 1.250 | 1.260 | 3/32 | .060 | |
| MI 24 | 1.5000 | -.0005 | 2.3125 | -.0006 | 1.250 | 1.260 | 3/32 | .060 | |
| MR 30 SS | MI 25 4S | 1.5625 | -.0005 | 2.4375 | -.0006 | 1.250 | 1.260 | 3/32 | .060 |
| MR 32 SS | MI 25 | 1.5625 | -.0005 | 2.5625 | -.0006 | 1.250 | 1.260 | 3/32 | .060 |
| MI 26 | 1.6250 | -.0005 | 2.5625 | -.0006 | 1.250 | 1.260 | 3/32 | .060 | |
| MI 27 | 1.6875 | -.0005 | 2.5625 | -.0006 | 1.250 | 1.260 | 3/32 | .060 | |
| MR 36 SS | MI 28 | 1.7500 | -.0005 | 3.0000 | -.0006 | 1.750 | 1.760 | 1/8 | .060 |
| MI 30 | 1.8750 | -.0005 | 3.0000 | -.0006 | 1.750 | 1.760 | 1/8 | .060 | |
| MR 40 SS | MI 31 | 1.9375 | -.0005 | 3.2500 | -.0006 | 1.750 | 1.760 | 1/8 | .080 |
| MI 32 | 2.0000 | -.0005 | 3.2500 | -.0006 | 1.750 | 1.760 | 1/8 | .080 | |
| MI 34 | 2.1250 | -.0005 | 3.2500 | -.0006 | 1.750 | 1.760 | 1/8 | .080 | |
| MR 44 SS | MI 35 | 2.1875 | -.0006 | 3.5000 | -.0080 | 1.750 | 1.760 | 1/8 | .080 |
| MI 36 | 2.2500 | -.0006 | 3.5000 | -.0080 | 1.750 | 1.760 | 1/8 | .080 | |
| MR 48 SS | MI 38 | 2.3750 | -.0006 | 3.7500 | -.0080 | 1.750 | 1.760 | 1/8 | .080 |
| MI 39 | 2.4375 | -.0006 | 3.7500 | -.0080 | 1.750 | 1.760 | 1/8 | .080 | |
| MI 40 | 2.5000 | -.0006 | 3.7500 | -.0080 | 1.750 | 1.760 | 1/8 | .080 | |
| MR 52 SS | MI 42 | 2.6250 | -.0006 | 4.2500 | -.0080 | 1.750 | 1.760 | 3/16 | .080 |
| MI 44 | 2.7500 | -.0006 | 4.2500 | -.0080 | 1.750 | 1.760 | 3/16 | .080 | |
| MR 56 SS | MI 46 | 2.8750 | -.0006 | 4.5000 | -.0080 | 2.000 | 2.010 | 3/16 | .080 |
| MI 47 | 2.9375 | -.0006 | 4.5000 | -.0080 | 2.000 | 2.010 | 3/16 | .080 | |
| MI 48 | 3.0000 | -.0006 | 4.5000 | -.0080 | 2.000 | 2.010 | 3/16 | .080 | |
| MR 60 SS | MI 50 | 3.1250 | -.0006 | 4.7500 | -.0080 | 2.000 | 2.010 | 3/16 | .100 |
| MI 52 | 3.2500 | -.0006 | 4.7500 | -.0080 | 2.000 | 2.010 | 3/16 | .100 | |
| MR 64 SS | MI 54 | 3.3750 | -.0080 | 5.0000 | -.0010 | 2.000 | 2.010 | 3/16 | .100 |
| MI 56 | 3.5000 | -.0080 | 5.0000 | -.0010 | 2.000 | 2.010 | 3/16 | .100 | |
| MR 68 SS | MI 58 | 3.6250 | -.0080 | 5.2500 | -.0010 | 2.000 | 2.010 | 3/16 | .100 |
| MI 60 | 3.7500 | -.0080 | 5.2500 | -.0010 | 2.000 | 2.010 | 3/16 | .100 |
| Mã vòng bi | Nhẫn bên trong | SHAFT DIA. | Chỉ số tải cơ bản | ||||
| ROTAT. SHAFT | Tol. | Đường trục STAT | Tol. | STA. | DYN (lbs) | ||
| MR 10 SS | MI 6 | .3755 | -.0005 | .3747 | -.0005 | 4300 | 4320 |
| MR 12 SS | MI 8 | .5005 | -.0005 | .4997 | -.0005 | 5400 | 4990 |
| MR 14 SS | MI 10 | .6255 | -.0005 | .6247 | -.0005 | 6000 | 5280 |
| MR 16 SS | MI 12 | .7505 | -.0005 | .7490 | -.0005 | 7100 | 5840 |
| MI 13 | .8129 | -.0005 | .8121 | -.0005 | 7100 | 5840 | |
| MR 18 SS | MI 14 | .8754 | -.0005 | .8746 | -.0005 | 12200 | 8720 |
| MI 15 | .9379 | -.0005 | .9371 | -.0005 | 12200 | 8720 | |
| MR 20 SS | MI 16 | 1.0004 | -.0005 | .9996 | -.0005 | 13100 | 9020 |
| MR 22 SS | MI 17 | 1.0630 | -.0005 | 1.0621 | -.0005 | 14700 | 9640 |
| MI 18 | 1.1255 | -.0005 | 1.1246 | -.0005 | 14700 | 9640 | |
| MR 24 SS | MI 19 | 1.1880 | -.0005 | 1.1871 | -.0005 | 15500 | 10300 |
| MI 20 | 1.2505 | -.0005 | 1.2496 | -.0005 | 15500 | 10300 | |
| MR 26 SS | MI 21 | 1.3130 | -.0005 | 1.3121 | -.0005 | 16400 | 10600 |
| MI 22 4S | 1.3755 | -.0005 | 1.3746 | -.0005 | 16400 | 10600 | |
| MR 28 SS | MI 22 | 1.3755 | -.0005 | 1.3746 | -.0005 | 18100 | 11200 |
| MI 23 | 1.4380 | -.0005 | 1.4371 | -.0005 | 18100 | 11200 | |
| MI 24 | 1.5005 | -.0005 | 1.4996 | -.0005 | 18100 | 11200 | |
| MR 30 SS | MI 25 4S | 1.5630 | -.0005 | 1.5621 | -.0005 | 19000 | 11400 |
| MR 32 SS | MI 25 | 1.5630 | -.0005 | 1.5621 | -.0005 | 20700 | 12000 |
| MI 26 | 1.6255 | -.0005 | 1.6246 | -.0005 | 20700 | 12000 | |
| MI 27 | 1.6880 | -.0005 | 1.6871 | -.0005 | 20700 | 12000 | |
| MR 36 SS | MI 28 | 1.7505 | -.0005 | 1.7496 | -.0005 | 39100 | 22400 |
| MI 30 | 1.8755 | -.0005 | 1.8746 | -.0005 | 39100 | 22400 | |
| MR 40 SS | MI 31 | 1.9380 | -.0005 | 1.9371 | -.0005 | 42900 | 23400 |
| MI 32 | 2.0005 | -.0005 | 1.9996 | -.0005 | 42900 | 23400 | |
| MI 34 | 2.1258 | -.0005 | 2.1247 | -.0005 | 42900 | 23400 | |
| MR 44 SS | MI 35 | 2.1883 | -.0080 | 2.1872 | -.0080 | 46700 | 24500 |
| MI 36 | 2.2508 | -.0080 | 2.2497 | -.0080 | 46700 | 24500 | |
| MR 48 SS | MI 38 | 2.3758 | -.0080 | 2.3747 | -.0080 | 52300 | 26100 |
| MI 39 | 2.4383 | -.0080 | 2.4372 | -.0080 | 52300 | 26100 | |
| MI 40 | 2.5008 | -.0080 | 2.4997 | -.0080 | 52300 | 26100 | |
| MR 52 SS | MI 42 | 2.6258 | -.0080 | 2.6247 | -.0080 | 54300 | 25100 |
| MI 44 | 2.7508 | -.0080 | 2.7497 | -.0080 | 54300 | 25100 | |
| MR 56 SS | MI 46 | 2.8758 | -.0080 | 2.8747 | -.0080 | 71600 | 31300 |
| MI 47 | 2.9383 | -.0080 | 2.9372 | -.0080 | 71600 | 31300 | |
| MI 48 | 3.0008 | -.0080 | 2.9997 | -.0080 | 71600 | 31300 | |
| MR 60 SS | MI 50 | 3.1260 | -.0080 | 3.1246 | -.0080 | 74700 | 31600 |
| MI 52 | 3.2510 | -.0080 | 3.2496 | -.0080 | 74700 | 31600 | |
| MR 64 SS | MI 54 | 3.3758 | -.0010 | 3.3746 | -.0010 | 80400 | 32800 |
| MI 56 | 3.5008 | -.0010 | 3.4996 | -.0010 | 80400 | 32800 | |
| MR 68 SS | MI 58 | 3.6258 | -.0010 | 3.6246 | -.0010 | 86200 | 34000 |
| MI 60 | 3.7508 | -.0010 | 3.7496 | -.0010 | 86200 | 34000 | |
