Thông tin chi tiết sản phẩm:
|
| Tên: | Vòng bi lăn kim lực đẩy | Đo đạc: | Hệ mét |
|---|---|---|---|
| Vật liệu chịu lực: | Thép chịu lực | phần tử lăn: | lăn kim |
| Mô tả thành phần: | Chỉ lắp ráp con lăn | Hướng đơn hoặc đôi: | hướng đôi |
| Mang lực đẩy: | Đúng | tự sắp xếp: | Không |
| lớp chính xác: | ABEC 1 | ABEC 1 | ISO P0 ISO P0 | Các tính năng khác: | hàng duy nhất |

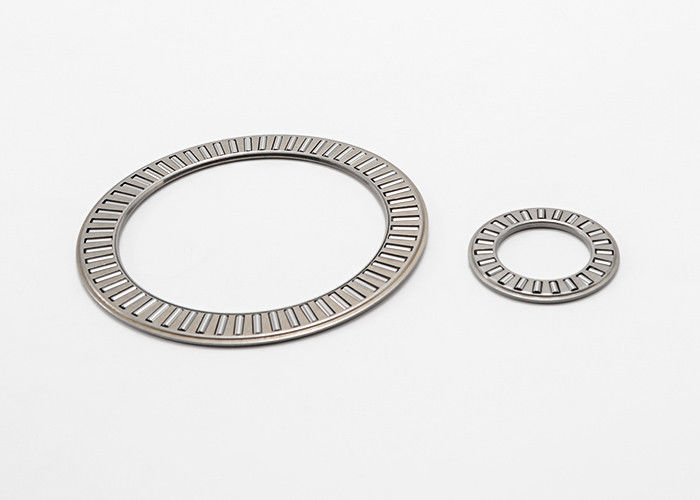

Vòng bi kim chặn Vòng bi lăn kim hướng trục và cụm vòng cách NTB 4060
Vòng bi lực đẩy bao gồm một lồng và con lăn được chế tạo chính xác.Chúng có độ cứng cao và khả năng chịu tải cao và có thể được sử dụng trong không gian nhỏ.
Ứng dụng:
Vòng bi lăn kim được sử dụng rộng rãi trong ô tô, máy nén khí, xây dựng, động cơ điện, công nghiệp thực phẩm, thiết bị gia dụng, v.v. Là một bộ phận lăn, nó xoay chuyển thế giới.
thông số kỹ thuật:
| Mô tả sản phẩm cơ bản | Vòng bi lăn kim |
| Đo lường (Inch - Số liệu) | Hệ mét |
| Vật liệu chịu lực | Thép chịu lực |
| Vật liệu lồng | Thép |
| phần tử lăn | lăn kim |
| Hướng đơn hoặc đôi | hướng đôi |
| lớp chính xác | ABEC 1 |ISO P0 |
| bôi trơn | Dầu |
Bao bì & Vận chuyển:
| Bưu kiện | Ống nhựa cho vòng bi, và gói carton bên ngoài |
| Đang chuyển hàng | Chuyển phát nhanh, vận chuyển hàng không và vận chuyển đường biển có sẵn |
| Dịch vụ | Dịch vụ OEM và có thể in logo onw của bạn sau khi được ủy quyền |

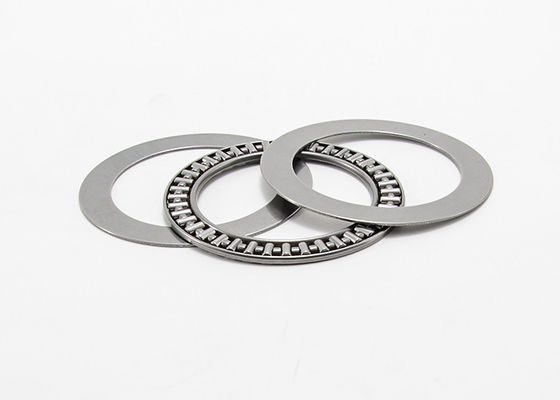

Thông số kỹ thuật vòng bi lăn kim hướng trục và cụm lồng:
|
trục Đường kính |
Mã cụm con lăn kim hướng trục và vòng cách | ||||||
| Trục lăn kim và cụm lồng |
Khối lượng g |
tấm đẩy |
Khối lượng g |
vòng trục | vòng ghế |
Khối lượng g |
|
| mm | |||||||
| 10 | NTB1024 | 3.3 | NHƯ 1024 | 2.9 | WS1024 | GS1024 | số 8 |
| 12 | NTB1226 | 3,8 | NHƯ 1226 | 3.2 | WS1226 | GS1226 | 8,9 |
| 15 | NTB1528 | 4.1 | NHƯ 1528 | 3.4 | WS1528 | GS1528 | 9.3 |
| 16 | NTB1629 | 4.3 | NHƯ 1629 | 3.6 | WS1629 | GS1629 | 9,8 |
| 17 | NTB1730 | 4,5 | AS 1730 | 3.7 | WS1730 | GS1730 | 10.2 |
| 18 | NTB1831 | 4.7 | NHƯ 1831 | 3.9 | WS1831 | GS1831 | 10.7 |
| 20 | NTB2035 | 6.1 | NHƯ 2035 | 5 | WS2035 | GS2035 | 13,8 |
| 25 | NTB2542 | 8.2 | NHƯ 2542 | 6,9 | WS2542 | GS2542 | 21 |
| 30 | NTB3047 | 9.4 | NHƯ 3047 | 7,9 | WS3047 | GS3047 | 24 |
| 35 | NTB3552 | 10.6 | NHƯ 3552 | 8,9 | WS3552 | GS3552 | 31,5 |
| 40 | NTB4060 | 22 | NHƯ 40603 | 12.1 | WS4060 | GS4060 | 42,5 |
| 45 | NTB4565 | 24,5 | NHƯ 4565 | 13.3 | WS4565 | GS4565 | 53,5 |
| 50 | NTB5070 | 26,5 | AS 5070 | 14,5 | WS5070 | GS5070 | 58,5 |
| 55 | NTB5578 | 33,5 | AS 5578 | 18,5 | WS5578 | GS5578 | 93 |
| 60 | NTB6085 | 38,5 | NHƯ 6085 | 22 | WS6085 | GS6085 | 105 |
| 65 | NTB6590 | 41,5 | NHƯ 6590 | 23,5 | WS6590 | GS6590 | 124 |
| 70 | NTB7095 | 61 | NHƯ 7090 | 25 | WS7095 | GS7095 | 132 |
| 75 | NTB75100 | 65 | NHƯ 75100 | 26,5 | WS75100 | GS75100 | 153 |
| 80 | NTB80105 | 68,5 | NHƯ 80105 | 28 | WS80105 | GS80105 | 162 |
| 85 | NTB85110 | 72 | NHƯ 85110 | 29,5 | WS85110 | GS85110 | 170 |
| 90 | NTB90120 | 92 | NHƯ 90120 | 38 | WS90120 | GS90120 | 250 |
| 100 | NTB100135 | 119 | NHƯ 100135 | 50 | WS110135 | GS100135 | 350 |
| 110 | NTB110145 | 129 | NHƯ 110145 | WS110145 | GS110145 | 380 | |
| 120 | NTB120155 | 139 | NHƯ 120155 | WS120155 | GS120155 | 410 | |
| 130 | NTB130170 | 225 | NHƯ 130170 | WS130170 | GS130170 | 660 | |
TIẾP TỤC TỪ TRÊN
| Trục lăn kim và cụm lồng | Kích thước | Xếp hạng tải cơ bản | Tốc độ giới hạn | ||||||||
| đ | D | Dw | S | h | rS | C1 | Ce | C | đồng | r/phút | |
| kgf | kgf | ||||||||||
| NTB1024 | 10 | 24 | 2 | 1 | 2,75 | 0,3 | 14 | 22 | 800 | 2440 | 15000 |
| NTB1226 | 12 | 26 | 2 | 1 | 2,75 | 0,3 | 16 | 24 | 850 | 2750 | 13000 |
| NTB1528 | 15 | 28 | 2 | 1 | 2,75 | 0,3 | 18 | 26 | 900 | 3050 | 12000 |
| NTB1629 | 16 | 29 | 2 | 1 | 2,75 | 0,3 | 19 | 27 | 920 | 3200 | 11000 |
| NTB1730 | 17 | 30 | 2 | 1 | 2,75 | 0,3 | 20 | 28 | 950 | 3360 | 11000 |
| NTB1831 | 18 | 31 | 2 | 1 | 2,75 | 0,3 | 21 | 29 | 970 | 3510 | 10000 |
| NTB2035 | 20 | 35 | 2 | 1 | 2,75 | 0,3 | 23 | 33 | 1200 | 4740 | 9000 |
| NTB2542 | 25 | 42 | 2 | 1 | 3 | 0,6 | 29 | 40 | 1470 | 6600 | 7500 |
| NTB3047 | 30 | 47 | 2 | 1 | 3 | 0,6 | 34 | 45 | 1570 | 7470 | 6500 |
| NTB3552 | 35 | 52 | 2 | 1 | 3,5 | 0,6 | 39 | 50 | 1670 | 8350 | 5500 |
| NTB4060 | 40 | 60 | 3 | 1 | 3,5 | 0,6 | 45 | 57 | 2470 | 11000 | 5000 |
| NTB4565 | 45 | 65 | 3 | 1 | 4 | 0,6 | 50 | 62 | 2640 | 12400 | 4500 |
| NTB5070 | 50 | 70 | 3 | 1 | 4 | 0,6 | 55 | 67 | 2810 | 13700 | 4000 |
| NTB5578 | 55 | 78 | 3 | 1 | 5 | 0,6 | 61 | 75 | 3300 | 17500 | 4000 |
| NTB6085 | 60 | 85 | 3 | 1 | 4,75 | 1 | 66 | 82 | 3900 | 22300 | 3500 |
| NTB6590 | 65 | 90 | 3 | 1 | 5,25 | 1 | 71 | 87 | 4090 | 24100 | 3000 |
| NTB7095 | 70 | 95 | 4 | 1 | 5,25 | 1 | 75 | 91 | 4830 | 24900 | 3000 |
| NTB75100 | 75 | 100 | 4 | 1 | 5,75 | 1 | 80 | 96 | 4930 | 26100 | 3000 |
| NTB80105 | 80 | 105 | 4 | 1 | 5,75 | 1 | 85 | 101 | 5050 | 27200 | 2500 |
| NTB85110 | 85 | 110 | 4 | 1 | 5,75 | 1 | 90 | 106 | 5130 | 28400 | 2500 |
| NTB90120 | 90 | 120 | 4 | 1 | 6,5 | 1 | 96 | 116 | 6570 | 40100 | 2500 |
| NTB100135 | 100 | 135 | 4 | 1 | 7 | 1 | 107 | 131 | 8190 | 55200 | 2000 |
| NTB110145 | 110 | 145 | 4 | 7 | 1 | 117 | 141 | 8480 | 59000 | 2000 | |
| NTB120155 | 120 | 155 | 4 | 7 | 1 | 127 | 151 | 8960 | 64700 | 1800 | |
| NTB130170 | 130 | 170 | 5 | 9 | 1 | 137 | 165 | 12300 | 85500 | 1700 | |
| Dầu |
