Thông tin chi tiết sản phẩm:
|
| Tên: | Vòng bi lăn kim kết hợp | Loại mang: | Con lăn kim / Vòng bi hướng trục |
|---|---|---|---|
| loại đóng kín: | Mở | Vật liệu lồng: | Thép |
| Inch / Số liệu: | Hệ mét | Loạt: | nx |
| Giải phóng mặt bằng xuyên tâm: | Bình thường | Khả năng tải dọc trục: | một chiều |
| Vật liệu chịu lực: | Thép chịu lực | phần tử lăn: | Trái bóng |
| Nhiệt độ hoạt động: | -20 đến +120 °C | Loại bôi trơn: | bôi dầu |

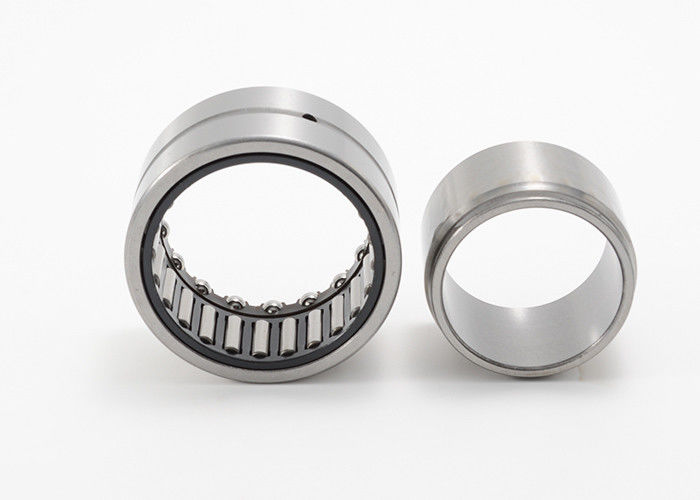

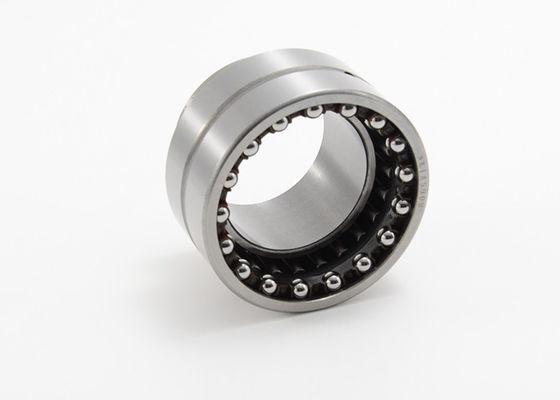

Sự kết hợp ổ lăn kim Ổ lăn kim và ổ bi hướng trục NX 10
Các ổ trục này bao gồm một ổ lăn kim hướng tâm kết hợp với một ổ bi chặn bổ sung đầy đủ.Cùng nhau, chúng có thể chứa cả tải trọng hướng tâm vừa phải và tải trọng dọc trục nhẹ hơn theo một hướng.Chiều cao mặt cắt ngang thấp của chúng làm cho vòng bi đặc biệt thích hợp cho các ứng dụng mà các kiểu bố trí vòng bi định vị khác chiếm quá nhiều không gian.Bộ phận đẩy được đậy bằng một nắp tạo thành một loại đệm kín để giữ mỡ trong các ổ trục.
Đặc trưng:
Ổ lăn kim / ổ bi chặn kết hợp (bộ phận đẩy bổ sung đầy đủ) với dữ liệu kỹ thuật bao gồm:
| Phần số | trục F w inch |
trục F w mm |
đường kính ngoài D inch |
đường kính ngoài D mm |
Bề rộng C inch |
Bề rộng C mm |
WGT. lbs |
WGT. g |
| NX7TN NX10 NX12 NX15 NX17 |
0,276 0,394 0,472 0,591 0,669 |
7 10 12 15 17 |
0,551 0,748 0,827 0,945 1.024 |
14 19 21 24 26 |
0,709 0,709 0,709 1.102 1.102 |
18 18 18 28 28 |
0,031 0,055 0,062 0,106 0,117 |
14 25 28 48 53 |
| NX20 NX25 NX30 NX35 |
0,787 0,984 1.181 1.378 |
20 25 30 35 |
1.181 1.457 1.654 1.850 |
30 37 42 47 |
1.102 1.181 1.181 1.181 |
28 30 30 30 |
0,15 0,254 0,287 0,353 |
68 115 130 160 |
| Phần số. | Dyn.Mũ lưỡi trai. Xuyên tâm lbf |
Dyn.Mũ lưỡi trai. Xuyên tâm N |
thống kê.Mũ lưỡi trai. Xuyên tâm lbf |
thống kê.Mũ lưỡi trai. Xuyên tâm N |
Dyn.Mũ lưỡi trai. trục lbf |
Dyn.Mũ lưỡi trai. trục N |
thống kê.Mũ lưỡi trai. trục lbf |
thống kê.Mũ lưỡi trai. trục N |
Dầu rãnh Trung tâm C1 inch |
Dầu rãnh Trung tâm C1 mm |
Tốc độ giới hạn vòng/phút |
Vòng chụp chính xác |
| NX7TN NX10 NX12 NX15 NX17 |
640 1.000 1.080 2.410 2.700 |
2850 4450 4800 10700 11900 |
600 830 970 2.850 3.350 |
2650 3700 4300 12700 15000 |
780 1.150 1.190 1.370 1.440 |
3450 5100 5300 6100 6400 |
1.030 1.750 2.000 2.500 2.800 |
4600 7800 8900 11200 12400 |
0,185 0,185 0,185 0,315 0,315 |
4.7 4.7 4.7 số 8 số 8 |
15000 11000 9500 8000 7500 |
WR 14 WR 19 WR 21 WR 24 WR 26 |
| NX20 NX25 NX30 NX35 |
2.900 3.350 5.100 5.500 |
13000 14900 22600 24300 |
3.950 5.000 8.100 9.300 |
17500 22400 36000 41500 |
1.730 2.750 2.900 3.050 |
7700 12200 12800 13600 |
3.550 5.800 6.700 7.900 |
15800 26000 30000 35000 |
0,315 0,315 0,394 0,394 |
số 8 số 8 10 10 |
6500 4900 4300 3700 |
WR 30 WR 37 WR 42 WR 47 |
