Thông tin chi tiết sản phẩm:
|
| Tên: | Con lăn kim kết hợp / ổ bi tiếp xúc góc | Loại mang: | Vòng bi lăn |
|---|---|---|---|
| Khả năng tải dọc trục: | một chiều | Vật liệu chịu lực: | Thép chịu lực 100Cr6, GCr15, AISI 52100 |
| Inch - Số liệu: | Kích thước số liệu | Giải phóng mặt bằng xuyên tâm: | có lồng |
| Phần tử lăn (bộ phận đẩy): | Những quả bóng | phần lực đẩy: | có lồng |
| lớp dung sai: | ABEC 1 | ABEC 1 | ISO P0 ISO P0 | Loại chất bôi trơn tương thích: | Dầu mỡ |

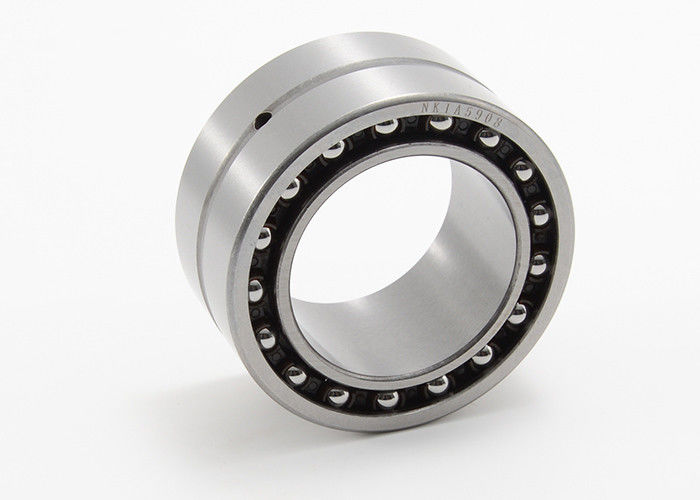

Kết hợp ổ lăn kim và ổ bi tiếp xúc góc cho tải trọng hướng trục NKIA5910
Vòng bi kim/ổ bi tiếp xúc góc kết hợp cho tải trọng dọc trục theo một hướng, Sê-ri NKIA
Những vòng bi này bao gồm một ổ lăn kim hướng tâm kết hợp với một ổ bi tiếp xúc góc.Cùng nhau, chúng có thể chứa cả tải trọng hướng tâm nặng và tải trọng hướng trục nhẹ theo một hướng.Ngoài ra, chúng có thể hoạt động ở tốc độ cao.Chiều cao mặt cắt ngang thấp của chúng làm cho vòng bi đặc biệt thích hợp cho các ứng dụng mà các kiểu bố trí vòng bi định vị khác chiếm quá nhiều không gian.
Thông số kỹ thuật của Sê-ri NKIA:
| mang một phần số | trục đ mm |
đường kính ngoài D mm |
Bề rộng b mm |
Cân nặng g |
Dyn. Mũ lưỡi trai. Xuyên tâm N |
thống kê. Mũ lưỡi trai. Xuyên tâm N |
Dyn. Mũ lưỡi trai. trục N |
thống kê. Mũ lưỡi trai. trục N |
Tốc độ giới hạn vòng/phút |
| NKIA 5901 NKIA 5902 NKIA 5903 NKIA 5904 NKIA 59/22 |
12 15 17 20 22 |
24 28 30 37 39 |
16 18 18 23 23 |
40 50 56 103 118 |
7600 10600 11000 21000 22800 |
8300 13600 14600 25500 29500 |
2160 2340 2500 3950 4250 |
2250 2750 3200 4850 5600 |
24000 22000 21000 17000 16000 |
| NKIA 5905 NKIA 5906 NKIA 5907 NKIA 5908 NKIA 5909 |
25 30 35 40 45 |
42 47 55 62 68 |
23 23 27 30 30 |
130 147 243 315 375 |
23600 25000 31500 43000 45000 |
31500 35500 50000 67000 73000 |
4350 4750 6000 7400 7700 |
6100 7300 9800 12700 14000 |
15000 13000 11000 9500 8500 |
| NKIA 5910 NKIA 5911 NKIA 5912 NKIA 5913 NKIA 5914 |
50 55 60 65 70 |
72 80 85 90 100 |
30 34 34 34 40 |
380 550 590 635 980 |
47000 58000 60000 61000 84000 |
80000 100000 108000 112000 156000 |
8100 9700 10000 10300 13500 |
15900 19200 20800 22300 29000 |
8000 7500 7000 6500 6000 |
mang một phần số |
trục đ inch |
đường kính ngoài D inch |
Bề rộng b inch |
Cân nặng lbs |
Dyn. Mũ lưỡi trai. Xuyên tâm lbf |
thống kê. Mũ lưỡi trai. Xuyên tâm lbf |
Dyn. Mũ lưỡi trai. trục lbf |
thống kê. Mũ lưỡi trai. trục lbf |
Tốc độ giới hạn vòng/phút |
| NKIA 5901 NKIA 5902 NKIA 5903 NKIA 5904 NKIA 59/22 |
0,472 0,591 0,669 0,787 0,866 |
0,945 1.102 1.181 1.457 1.535 |
0,630 0,709 0,709 0,906 0,906 |
0,088 0,11 0,123 0,227 0,26 |
1.710 2.380 2.470 4.700 5.100 |
1.870 3.050 3.300 5.700 6.600 |
485 530 560 890 960 |
510 620 720 1.090 1.260 |
24000 22000 21000 17000 16000 |
| NKIA 5905 NKIA 5906 NKIA 5907 NKIA 5908 NKIA 5909 |
0,984 1.181 1.378 1.575 1.772 |
1.654 1.850 2.165 2.441 2.677 |
0,906 0,906 1.063 1.181 1.181 |
0,287 0,324 0,536 0,695 0,827 |
5.300 5.600 7.100 9.700 10.100 |
7.100 8.000 11.200 15.100 16.400 |
980 1.070 1.350 1.660 1.730 |
1.370 1.640 2.200 2.850 3.150 |
15000 13000 11000 9500 8500 |
| NKIA 5910 NKIA 5911 NKIA 5912 NKIA 5913 NKIA 5914 |
1.969 2.165 2.362 2.559 2.756 |
2.835 3.150 3.347 3.543 3.937 |
1.181 1.339 1.339 1.339 1.575 |
0,838 1.213 1.301 1.4 2.161 |
10.600 13.000 13.500 13.700 18.900 |
18.000 22.500 24.300 25.000 35.000 |
1.820 2.180 2.250 2.320 3.050 |
3.600 4.300 4.700 5.000 6.500 |
8000 7500 7000 6500 6000 |
