Thông tin chi tiết sản phẩm:
|
| Tên: | Vòng bi lăn kim bổ sung đầy đủ | Vật liệu chịu lực: | Thép Chrome hợp kim 100Cr6 |
|---|---|---|---|
| Số hàng: | hàng đơn | lồng: | Bổ sung đầy đủ, Không có lồng |
| Inch - Số liệu: | Hệ mét | các yếu tố lăn: | Con lăn kim bổ sung đầy đủ |
| Loại con dấu: | mở, không có con dấu | bôi trơn: | Dầu mỡ |
| với vòng trong: | ĐÚNG | tùy chỉnh: | Tiêu chuẩn hoặc tùy chỉnh có sẵn |
| Điểm nổi bật: | Vòng bi kim bổ sung đầy đủ bằng thép Chrome,Vòng bi kim bổ sung đầy đủ 100cr6,Vòng bi kim NAV4904 có vòng trong |
||

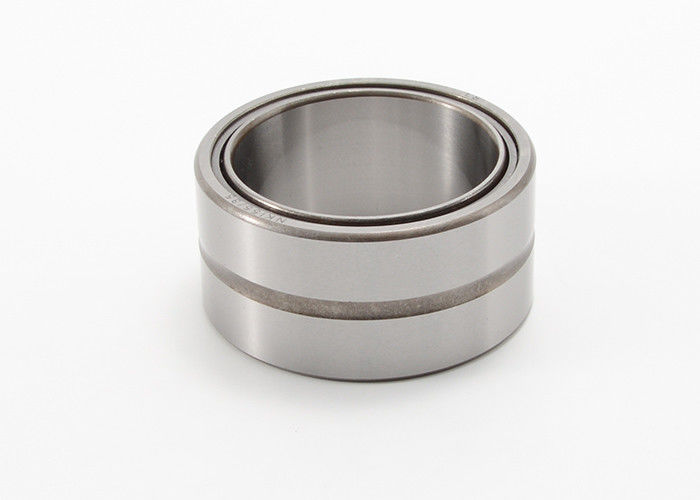

Vòng bi lăn kim bổ sung đầy đủ bằng thép Chrome với vòng trong NAV4904
Đối với ổ lăn kim bổ sung đầy đủ với vòng trong, vòng ngoài có lỗ dầu.Dầu bôi trơn có thể được nạp vào từ lỗ dầu.Vòng ngoài có vai kép.Đối với ổ lăn kim bổ sung đầy đủ không có vòng trong, vì vòng trong không có vai và lồng nên vòng trong, vòng ngoài, bộ kim hoàn chỉnh có thể được lắp tương ứng.Nó phù hợp cho các bộ phận có kích thước xuyên tâm bị hạn chế.Bề mặt của nhật ký trục được lắp với nó được tác động trực tiếp như bề mặt lăn.Yêu cầu độ cứng bề mặt không nhỏ hơn HRC60, độ nhám bề mặt không quá 0,63μm.
Loại ổ trục bổ sung đầy đủ này, có vòng trong hoặc không có vòng trong, không hạn chế sự dịch chuyển dọc trục của trục và vỏ.
Các ổ lăn kim được gia công nguyên khối bổ sung đầy đủ được cung cấp một loại mỡ đặc biệt để cố định các con lăn trong quá trình vận chuyển.Tuy nhiên, chúng tôi khuyên bạn nên bôi trơn lại sau khi lắp.
Vòng bi lăn kim bổ sung đầy đủ với vòng trong Thông số kỹ thuật:
|
trục Đường kính |
Chỉ định mang |
Khối khoảng |
Kích thước ranh giới | Xếp hạng tải cơ bản | Tốc độ giới hạn | ||||
| Mã hiện tại | Mã gốc | đ | D | C | Năng động | tĩnh | Dầu | ||
| mm | g | mm | N | vòng/phút | |||||
| 15 | NAV4902 | 4074902E | 15 | 28 | 13 | ||||
| NAV4002 | 4074102 | 76 | 15 | 32 | 17 | 10800 | 29800 | 4500 | |
| 74802 | 100 | 15 | 36 | 24,5 | 8900 | 11200 | 4400 | ||
| 17 | NAV4903 | 4074903E | 17 | 30 | 13 | ||||
| NAV4003 | 4074103 | 98 | 17 | 35 | 18 | 12000 | 17000 | 3400 | |
| 74703 | 126 | 17 | 35 | 24,5 | 8700 | 10800 | 4200 | ||
| 20 | NAV4904 | 4074904E | 20 | 37 | 17 | ||||
| NAV4004 | 4074104 | 175 | 20 | 42 | 22 | 14500 | 29600 | 3000 | |
| NAV203620.5 | 20 | 36 | 20,5 | ||||||
| NAV204 | 20 | 47 | 14 | ||||||
| 24 | NAV24668.1 | 24 | 66 | 8.1 | |||||
| 25 | NAV4905 | 4074905E | 25 | 42 | 17 | ||||
| NAV4005 | 4074105 | 201 | 25 | 47 | 22 | ||||
| NAV205 | 25 | 52 | 15 | 23000 | 34600 | 2600 | |||
| 30 | NAV4906 | 4074906E | 30 | 47 | 17 | ||||
| NAV4006 | 4074106 | 311 | 30 | 55 | 25 | 25800 | 46900 | 2000 | |
| 35 | NAV4907 | 4074907E | 35 | 55 | 20 | ||||
| NAV4007 | 4074107 | 418 | 35 | 62 | 27 | 33000 | 59900 | 1800 | |
| 40 | NAV4908 | 4074908E | 40 | 62 | 22 | ||||
| NAV4008 | 4074108 | 498 | 40 | 68 | 28 | 35900 | 67000 | 1700 | |
| 45 | NAV4909 | 4074909E | 45 | 68 | 22 | ||||
| NAV4009 | 4074109 | 637 | 45 | 75 | 30 | 41000 | 74000 | 1500 | |
| 50 | NAV4910 | 4074910E | 50 | 72 | 22 | ||||
| NAV4010 | 4074110 | 702 | 50 | 80 | 30 | 42800 | 88900 | 1400 | |
| 55 | NAV4911 | 4074911 | 1030 | 55 | 90 | 35 | 48900 | 109000 | 1300 |
| 60 | NAV4912 | 4074912E | 60 | 85 | 25 | ||||
| NAV4012 | 4074112 | 1125 | 60 | 95 | 35 | 50700 | 116000 | 1100 | |
| 65 | NAV4013 | 4074113 | 1200 | 65 | 100 | 35 | 59800 | 126000 | 1000 |
| 70 | NAV4914 | 4074914E | 70 | 100 | 30 | ||||
| NAV4014 | 4074114 | 1700 | 70 | 110 | 40 | 72400 | 155000 | 950 | |
| 75 | NAV4015 | 4074115 | 1810 | 75 | 115 | 40 | 72800 | 180000 | 900 |
| 80 | NAV4916 | 4074916E | 80 | 110 | 30 | ||||
| NAV4016 | 4074116 | 2470 | 80 | 125 | 45 | 76000 | 195000 | 850 | |
| 85 | NAV4017 | 4074117 | 2580 | 85 | 130 | 45 | 74000 | 192000 | 800 |
| 90 | NAV4918 | 4074918E | 1507 | 90 | 125 | 35 | |||
| 95 | NAV4919 | 4074919E | 1537 | 95 | 130 | 35 | |||
| 100 | NAV4920 | 4074920E | 2240 | 100 | 140 | 40 | |||
| 160 | NAV4832 | 4074832 | 160 | 200 | 40 | ||||
| 190 | NAV190 × 245 × 42 | 190 | 245 | 42 | |||||
