Thông tin chi tiết sản phẩm:
|
| Tên: | Vòng bi lăn kim gia công | Loại vòng bi kim: | Vòng bi lăn kim không có gờ và Vòng trong |
|---|---|---|---|
| Loạt: | ARNO | Hệ thống đo lường: | Hệ mét |
| loại đóng kín: | mở, không có con dấu | số hàng: | Hàng đơn / Hàng đôi có sẵn |
| Vật liệu chịu lực: | Thép mạ crôm 100Cr6, GCr15, AISI 52100 | Vật liệu lồng: | Polyamide 66 / Lồng thép |
| các yếu tố lăn: | Kim lăn có lồng | Cánh dầm: | không có mặt bích |
| Loại lỗ bôi trơn: | Rãnh & lỗ bôi trơn | Nhiệt độ hoạt động: | -20 đến +120 °C |
| Điểm nổi bật: | RNAO16X24X13 ổ lăn kim gia công,ổ lăn kim gia công Không có Gân,ổ lăn kim không có vòng trong |
||

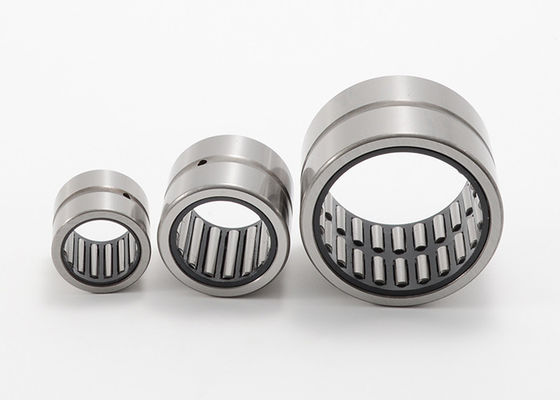

RNAO16X24X13 Vòng bi lăn kim gia công không có gờ và vòng trong
Vòng bi kim được sử dụng khi khả năng chịu tải hoặc độ chính xác của vòng bi kim hình cốc có đầu hở không còn đủ và khả năng chịu tải cao của vòng bi lăn hình trụ chưa được yêu cầu.
Ổ lăn kim đặt ra các yêu cầu thấp hơn về độ chính xác kích thước, độ chính xác hình học và độ cứng của kết cấu liền kề so với ổ lăn kim có đầu hở và đầu kín.
Các vòng bi tiêu chuẩn là:
ổ lăn kim có gờ, có hoặc không có vòng trong
ổ lăn kim không có gờ, có hoặc không có vòng trong.
Ổ trục không có vòng trong rất phù hợp để bố trí ổ trục có kích thước hướng tâm đặc biệt nhỏ gọn, nếu mương trục có thể được làm cứng và mài.
Vòng bi có vòng trong được sử dụng nếu trục không thể được cấu hình như rãnh lăn của ổ lăn.

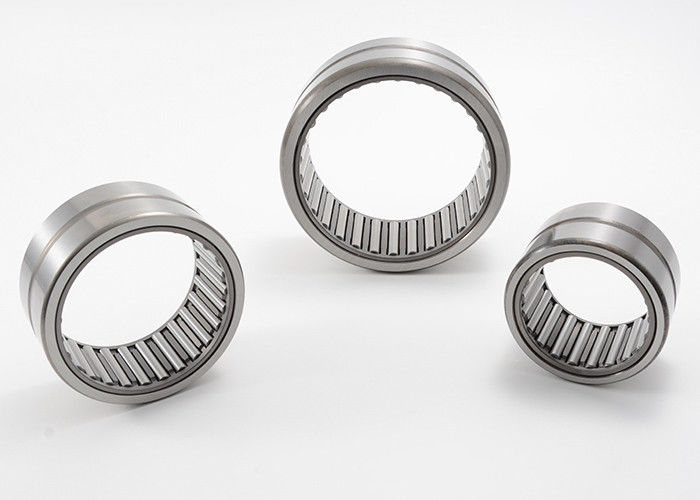

Vòng bi lăn kim Sê-ri RNAO, không có gờ, không có vòng trong
thông số kỹ thuật:
| Loại vòng bi kim | Vòng bi gia công không có vòng trong |
| loại đóng kín | Mở ra |
| Nhiệt độ hoạt động | -20 đến +120 °C |
| Vật liệu lồng | Polyamide 66 / Lồng thép |
| Số hàng phần tử | Hàng đơn / Hàng đôi có sẵn |
| Loại lỗ bôi trơn | Rãnh & lỗ bôi trơn |
Thông số kỹ thuật của ổ lăn kim được gia công không có gờ, không có vòng trong Sê-ri RNAO:
|
trục Đường kính |
Chỉ định mang |
Khối lượng khoảng |
Kích thước ranh giới | Xếp hạng tải cơ bản | Tốc độ giới hạn | |||
| FW | D | C | Năng động | tĩnh | Dầu | |||
| mm | g | mm | N | vòng/phút | ||||
| 5 | RNAO5X10X8 | 2,8 | 5 | 10 | số 8 | 2050 | 1720 | 27800 |
| 6 | RNAO6X13X8-TV | 6 | 6 | 13 | số 8 | 2300 | 1880 | 30000 |
| RNAO6X12X8-TV | 6 | 6 | 12 | số 8 | 2600 | 2280 | 32000 | |
| 7 | RNAO7X14X8-TV | 5 | 7 | 14 | số 8 | 2250 | 1950 | 31000 |
| RNAO7X14X8 | 7 | 7 | 14 | số 8 | 2850 | 2650 | 31000 | |
| số 8 | RNAO8X15X10-TV | 7,8 | số 8 | 15 | 10 | 3050 | 3920 | 28000 |
| RNAO8X19X9 | số 8 | 19 | 9 | |||||
| 10 | RNAO10X 17X10-TV | 9.1 | 10 | 17 | 10 | 3960 | 4500 | 20000 |
| 12 | RNAO12X19X13.5-TV | 14 | 12 | 19 | 13,5 | 5400 | 7500 | 22000 |
| RNAO12X22X12-TV | 17,9 | 12 | 22 | 12 | 8950 | 8000 | 23000 | |
| 15 | RNAO15X 23X13 | 18,5 | 15 | 23 | 13 | 6500 | 8900 | 21100 |
| 16 | RNAO16X24X13 | 19.8 | 16 | 24 | 13 | 6200 | 8400 | 21100 |
| RNAO16X 24X20 | 29.7 | 16 | 24 | 20 | 10200 | 14800 | 21100 | |
| RNAO16X28X12 | 29.7 | 16 | 28 | 12 | 9500 | 10500 | 18000 | |
| 17 | RNAO17X25X13 | 21 | 17 | 25 | 13 | 9400 | 11600 | 18000 |
| RNAO17X35X10 | 17 | 35 | 10 | |||||
| 18 | RNAO18X30X24 | 65 | 18 | 30 | 24 | 12100 | 16500 | 17600 |
| RNAO18X30X24K | 69 | 18 | 30 | 24 | 21900 | 30000 | 20000 | |
| 20 | RNAO20X28X13 | 24,5 | 20 | 28 | 13 | 7800 | 9600 | 16000 |
| RNAO20X28X26 | 48.1 | 20 | 28 | 26 | 10080 | 20500 | 16000 | |
| RNAO20X32X12 | 36,6 | 20 | 32 | 12 | 10100 | 14100 | 16000 | |
| 21 | RNAO21X 29X30 | 21 | 29 | 30 | ||||
| 22 | RNAO22X35X16 | 58 | 22 | 35 | 16 | 10000 | 15500 | 16000 |
| RNAO22X30X13 | 27 | 22 | 30 | 13 | 10400 | 15900 | 14000 | |
| RNAO22X30X26 | 22 | 30 | 26 | |||||
| 25 | RNAO25X35X17 | 49 | 25 | 35 | 17 | 10900 | 22000 | 15020 |
| RNAO25X35X26 | 67,8 | 25 | 35 | 26 | 12400 | 25000 | 15020 | |
| RNAO25X37X16 | 59.2 | 25 | 37 | 16 | 15000 | 20900 | 12000 | |
| RNAO25X37X32 | 108 | 25 | 37 | 32 | 25000 | 38900 | 12000 | |
| RNAO25X35X16 | 25 | 35 | 16 | |||||
| 26 | RNAO26X39X13 | 59 | 26 | 39 | 13 | 87600 | 10200 | 15000 |
| 28 | RNAO28X40X16 | 28 | 40 | 16 | ||||
| 30 | RNAO30X40X17 | 59 | 30 | 40 | 17 | 12600 | 24000 | 10500 |
| RNAO30X40X26 | 92 | 30 | 40 | 26 | 16000 | 32000 | 10500 | |
| RNAO30X42X16 | 49,9 | 30 | 42 | 16 | 13000 | 23200 | 10500 | |
| RNAO30X42X32 | 126 | 30 | 42 | 32 | 29500 | 47000 | 10500 | |
| 35 | RNAO35X45X13 | 50 | 35 | 45 | 13 | 10200 | 22000 | 10000 |
| RNAO35X45X17 | 60 | 35 | 45 | 17 | 17800 | 24500 | 10000 | |
| RNAO35X45X26 | 88 | 35 | 45 | 26 | 20500 | 40000 | 10000 | |
| 35 | RNAO35X47X16 | 75 | 35 | 47 | 16 | 20400 | 31500 | 10000 |
| RNAO35X47X18 | 86 | 35 | 47 | 18 | 22500 | 35000 | 10000 | |
| ▲RNAO35X47X32 | 149 | 35 | 47 | 32 | 32000 | 55000 | 10000 | |
| RNAO35X47X17 | 35 | 47 | 17 | |||||
| 37 | RNAO37X52X18 | 115 | 37 | 52 | 18 | 18900 | 35500 | 8800 |
| RNAO37X47X13 | 37 | 47 | 13 | |||||
| 40 | RNAO40X50X17 | 72 | 40 | 50 | 17 | 15400 | 29880 | 8800 |
| ▲RNAO40X50X34 | 151 | 40 | 50 | 34 | 25100 | 57200 | 11000 | |
| RNAO40X55X20 | 144 | 40 | 55 | 20 | 26300 | 46100 | 10000 | |
| ▲RNAO40X55X40 | 268 | 40 | 55 | 40 | 54700 | 87000 | 10000 | |
| 42 | RNAO42X57X20 | 132 | 42 | 57 | 20 | 26700 | 43700 | 10000 |
| 45 | RNAO45X55X17 | 82,5 | 45 | 55 | 17 | 18000 | 36000 | 9000 |
| ▲RNAO45X 62X40 | 368 | 45 | 62 | 40 | 42200 | 85050 | 9000 | |
| 50 | RNAO50X62X20 | 140 | 50 | 62 | 20 | 20600 | 46860 | 7500 |
| RNAO50X65X20 | 162 | 50 | 65 | 20 | 23200 | 40540 | 7000 | |
| ▲RNAO50X65X40 | 321 | 50 | 65 | 40 | 39000 | 80600 | 7000 | |
| 55 | RNAO55X68X20 | 157 | 55 | 68 | 20 | 22400 | 52000 | 6500 |
| 60 | RNAO60X78X20 | 253 | 60 | 78 | 20 | 28500 | 65300 | 5500 |
| ▲RNAO60X78X40 | 368 | 60 | 78 | 40 | 45000 | 99000 | 5500 | |
| 65 | RNAO65X85X30 | 394 | 65 | 85 | 30 | 37000 | 99000 | 4900 |
| ▲RNAO65X85X60 | 464 | 65 | 85 | 60 | 57000 | 123000 | 6500 | |
| 70 | RNAO70X90X30 | 488 | 70 | 90 | 20 | 40000 | 105000 | 5100 |
| ▲RNAO70X90X60 | 70 | 90 | 60 | |||||
| 75 | RNAO75X95X60 | 75 | 95 | 60 | ||||
| 80 | RNAO80X100X30 | 527 | 80 | 100 | 30 | 52000 | 139000 | 4900 |
| ▲RNAO80X95X56 | 80 | 95 | 56 | 52000 | 139000 | 4800 | ||
| RNAO80X100X60 | 80 | 100 | 60 | |||||
| 85 | RNAO85X105X25 | 449 | 85 | 105 | 25 | 48600 | 106000 | 4900 |
| 90 | RNAO90X105X26 | 323 | 90 | 105 | 26 | 42500 | 129000 | 4900 |
| RNAO90X110X30 | 600 | 90 | 110 | 30 | 58000 | 129000 | 4900 | |
| 100 | RNAO100X120X30 | 671 | 100 | 120 | 30 | 58100 | 152000 | 4900 |
| 130 | RNAO130X150X24 | 130 | 150 | 24 | 50000 | 158000 | 3100 |
Lưu ý:▲ hàng đôi
