Thông tin chi tiết sản phẩm:
|
| Tên: | Vòng bi lăn kim được gia công | Loại vòng bi kim: | Cuộc đua gia công với vòng trong có thể tách rời tùy chọn |
|---|---|---|---|
| Số hàng của con lăn: | hàng duy nhất | Loại con dấu: | Bịt kín, môi cao su ở cả hai bên |
| Vật liệu chịu lực: | Thép chịu lực chất lượng 52100 | Vật liệu lồng: | Thép |
| Inch - Số liệu: | inch | các yếu tố lăn: | Lồng hướng dẫn kim chính xác |
| Nhiệt độ hoạt động: | -20 đến 250 °F | tùy chỉnh: | Tiêu chuẩn hoặc tùy chỉnh có sẵn |
| Điểm nổi bật: | Vòng bi lồng MR 22 SS,vòng bi lồng 52100,vòng bi kim tốc độ cao Cuộc đua gia công |
||

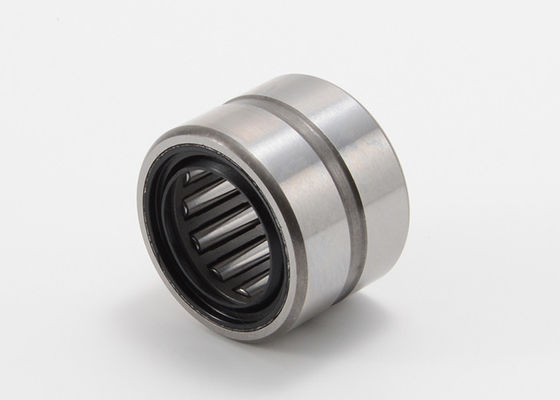

Vòng bi lăn kim được gia công bằng máy MR 22 SS được lồng và niêm phong ở cả hai bên

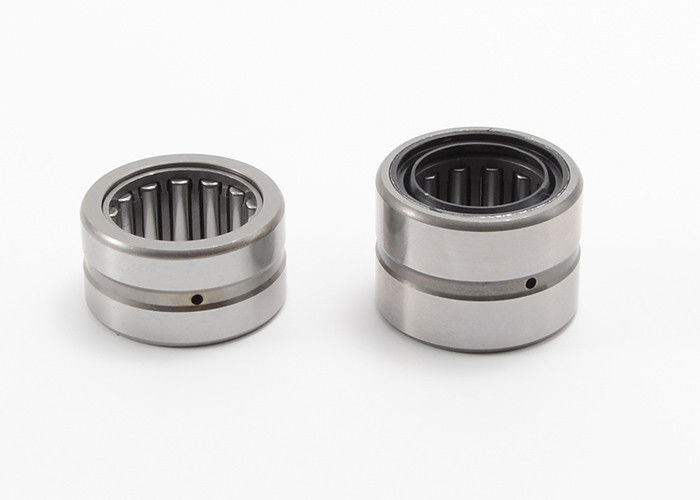

Vòng bi kim đua gia công được sản xuất từ thép chịu lực chất lượng cao và có sẵn với nhiều cấu hình phốt.Vòng bi kim có rãnh bôi trơn với các lỗ xuyên tâm ở cả vòng trong và vòng ngoài để bôi trơn lại qua vỏ hoặc trục.Thiết kế tùy chỉnh, chất bôi trơn và kết hợp đường kính có sẵn.
Các tính năng chính:
Gia công vòng bi lăn kim được lồng, bịt kín ở cả hai bên
| Mã vòng bi | Vòng trong | b | D | W | W1 | h | r | ||
| +.0000 | Tol. | +.0000 | Tol. |
+.000 -0,005 |
+.000 -0,005 |
đường kính lỗ | tối đa. | ||
| ÔNG 10 SS | MI6 | .3750 | -.0004 | 1.1250 | -.0005 | 1.000 | 1.010 | 5/64 | .025 |
| ÔNG 12 SS | MI 8 | .5000 | -.0004 | 1.2500 | -.0005 | 1.000 | 1.010 | 5/64 | .040 |
| ÔNG 14 SS | MI 10 | .6250 | -.0004 | 1.3750 | -.0005 | 1.000 | 1.010 | 5/64 | .040 |
| ÔNG 16 SS | MI 12 | .7500 | -.0005 | 1.5000 | -.0005 | 1.000 | 1.010 | 5/64 | .040 |
| MI 13 | .8125 | -.0005 | 1.5000 | -.0005 | 1.000 | 1.010 | 5/64 | .040 | |
| ÔNG 18 SS | MI 14 | .8750 | -.0005 | 1.6250 | -.0005 | 1.250 | 1.260 | 32/3 | .040 |
| MI 15 | .9375 | -.0005 | 1.6250 | -.0005 | 1.250 | 1.260 | 32/3 | .040 | |
| ÔNG 20 SS | MI 16 | 1.0000 | -.0005 | 1.7500 | -.0005 | 1.250 | 1.260 | 32/3 | .040 |
| ÔNG 22 SS | MI 17 | 1,0625 | -.0005 | 1.8750 | -.0005 | 1.250 | 1.260 | 32/3 | .040 |
| MI 18 | 1.1250 | -.0005 | 1.8750 | -.0005 | 1.250 | 1.260 | 32/3 | .040 | |
| ÔNG 24 SS | MI 19 | 1.1875 | -.0005 | 2,0625 | -.0006 | 1.250 | 1.260 | 32/3 | .060 |
| MI 20 | 1.2500 | -.0005 | 2,0625 | -.0006 | 1.250 | 1.260 | 32/3 | .060 | |
| ÔNG 26 SS | MI 21 | 1.3125 | -.0005 | 2.1875 | -.0006 | 1.250 | 1.260 | 32/3 | .060 |
| MI 22 4S | 1.3750 | -.0005 | 2.1875 | -.0006 | 1.250 | 1.260 | 32/3 | .060 | |
| ÔNG 28 SS | MI 22 | 1.3750 | -.0005 | 2.3125 | -.0006 | 1.250 | 1.260 | 32/3 | .060 |
| MI 23 | 1.4375 | -.0005 | 2.3125 | -.0006 | 1.250 | 1.260 | 32/3 | .060 | |
| MI 24 | 1.5000 | -.0005 | 2.3125 | -.0006 | 1.250 | 1.260 | 32/3 | .060 | |
| MR 30 SS | MI 25 4S | 1.5625 | -.0005 | 2,4375 | -.0006 | 1.250 | 1.260 | 32/3 | .060 |
| ÔNG 32 SS | MI 25 | 1.5625 | -.0005 | 2,5625 | -.0006 | 1.250 | 1.260 | 32/3 | .060 |
| MI 26 | 1.6250 | -.0005 | 2,5625 | -.0006 | 1.250 | 1.260 | 32/3 | .060 | |
| MI 27 | 1.6875 | -.0005 | 2,5625 | -.0006 | 1.250 | 1.260 | 32/3 | .060 | |
| ÔNG 36 SS | MI 28 | 1.7500 | -.0005 | 3.0000 | -.0006 | 1.750 | 1.760 | 1/8 | .060 |
| MI 30 | 1.8750 | -.0005 | 3.0000 | -.0006 | 1.750 | 1.760 | 1/8 | .060 | |
| MR 40 SS | MI 31 | 1.9375 | -.0005 | 3.2500 | -.0006 | 1.750 | 1.760 | 1/8 | .080 |
| MI 32 | 2.0000 | -.0005 | 3.2500 | -.0006 | 1.750 | 1.760 | 1/8 | .080 | |
| MI 34 | 2.1250 | -.0005 | 3.2500 | -.0006 | 1.750 | 1.760 | 1/8 | .080 | |
| ÔNG 44 SS | MI 35 | 2.1875 | -.0006 | 3.5000 | -.0080 | 1.750 | 1.760 | 1/8 | .080 |
| MI 36 | 2.2500 | -.0006 | 3.5000 | -.0080 | 1.750 | 1.760 | 1/8 | .080 | |
| ÔNG 48 SS | MI 38 | 2,3750 | -.0006 | 3.7500 | -.0080 | 1.750 | 1.760 | 1/8 | .080 |
| MI 39 | 2,4375 | -.0006 | 3.7500 | -.0080 | 1.750 | 1.760 | 1/8 | .080 | |
| MI40 | 2.5000 | -.0006 | 3.7500 | -.0080 | 1.750 | 1.760 | 1/8 | .080 | |
| ÔNG 52 SS | MI 42 | 2.6250 | -.0006 | 4.2500 | -.0080 | 1.750 | 1.760 | 16/3 | .080 |
| MI 44 | 2.7500 | -.0006 | 4.2500 | -.0080 | 1.750 | 1.760 | 16/3 | .080 | |
| ÔNG 56 SS | MI 46 | 2,8750 | -.0006 | 4.5000 | -.0080 | 2.000 | 2.010 | 16/3 | .080 |
| MI 47 | 2,9375 | -.0006 | 4.5000 | -.0080 | 2.000 | 2.010 | 16/3 | .080 | |
| MI 48 | 3.0000 | -.0006 | 4.5000 | -.0080 | 2.000 | 2.010 | 16/3 | .080 | |
| ÔNG 60 SS | MI 50 | 3.1250 | -.0006 | 4.7500 | -.0080 | 2.000 | 2.010 | 16/3 | .100 |
| MI 52 | 3.2500 | -.0006 | 4.7500 | -.0080 | 2.000 | 2.010 | 16/3 | .100 | |
| ÔNG 64 SS | MI 54 | 3,3750 | -.0080 | 5.0000 | -.0010 | 2.000 | 2.010 | 16/3 | .100 |
| MI 56 | 3.5000 | -.0080 | 5.0000 | -.0010 | 2.000 | 2.010 | 16/3 | .100 | |
| ÔNG 68 SS | MI 58 | 3.6250 | -.0080 | 5.2500 | -.0010 | 2.000 | 2.010 | 16/3 | .100 |
| MI60 | 3.7500 | -.0080 | 5.2500 | -.0010 | 2.000 | 2.010 | 16/3 | .100 |
| Mã vòng bi | VÒNG TRONG | ĐƯỜNG KÍNH TRỤC. | Xếp hạng tải cơ bản | ||||
| XOAY.TRỤC | Tol. | TRỤC THỐNG KÊ | Tol. | STA.(lbs) | DYN.(lbs) | ||
| ÔNG 10 SS | MI6 | .3755 | -.0005 | .3747 | -.0005 | 4300 | 4320 |
| ÔNG 12 SS | MI 8 | .5005 | -.0005 | .4997 | -.0005 | 5400 | 4990 |
| ÔNG 14 SS | MI 10 | .6255 | -.0005 | .6247 | -.0005 | 6000 | 5280 |
| ÔNG 16 SS | MI 12 | .7505 | -.0005 | .7490 | -.0005 | 7100 | 5840 |
| MI 13 | .8129 | -.0005 | .8121 | -.0005 | 7100 | 5840 | |
| ÔNG 18 SS | MI 14 | .8754 | -.0005 | .8746 | -.0005 | 12200 | 8720 |
| MI 15 | .9379 | -.0005 | .9371 | -.0005 | 12200 | 8720 | |
| ÔNG 20 SS | MI 16 | 1,0004 | -.0005 | .9996 | -.0005 | 13100 | 9020 |
| ÔNG 22 SS | MI 17 | 1.0630 | -.0005 | 1.0621 | -.0005 | 14700 | 9640 |
| MI 18 | 1.1255 | -.0005 | 1.1246 | -.0005 | 14700 | 9640 | |
| ÔNG 24 SS | MI 19 | 1.1880 | -.0005 | 1.1871 | -.0005 | 15500 | 10300 |
| MI 20 | 1.2505 | -.0005 | 1.2496 | -.0005 | 15500 | 10300 | |
| ÔNG 26 SS | MI 21 | 1.3130 | -.0005 | 1.3121 | -.0005 | 16400 | 10600 |
| MI 22 4S | 1.3755 | -.0005 | 1.3746 | -.0005 | 16400 | 10600 | |
| ÔNG 28 SS | MI 22 | 1.3755 | -.0005 | 1.3746 | -.0005 | 18100 | 11200 |
| MI 23 | 1.4380 | -.0005 | 1.4371 | -.0005 | 18100 | 11200 | |
| MI 24 | 1.5005 | -.0005 | 1.4996 | -.0005 | 18100 | 11200 | |
| MR 30 SS | MI 25 4S | 1.5630 | -.0005 | 1.5621 | -.0005 | 19000 | 11400 |
| ÔNG 32 SS | MI 25 | 1.5630 | -.0005 | 1.5621 | -.0005 | 20700 | 12000 |
| MI 26 | 1.6255 | -.0005 | 1.6246 | -.0005 | 20700 | 12000 | |
| MI 27 | 1.6880 | -.0005 | 1.6871 | -.0005 | 20700 | 12000 | |
| ÔNG 36 SS | MI 28 | 1.7505 | -.0005 | 1.7496 | -.0005 | 39100 | 22400 |
| MI 30 | 1.8755 | -.0005 | 1.8746 | -.0005 | 39100 | 22400 | |
| MR 40 SS | MI 31 | 1.9380 | -.0005 | 1.9371 | -.0005 | 42900 | 23400 |
| MI 32 | 2.0005 | -.0005 | 1.9996 | -.0005 | 42900 | 23400 | |
| MI 34 | 2.1258 | -.0005 | 2.1247 | -.0005 | 42900 | 23400 | |
| ÔNG 44 SS | MI 35 | 2.1883 | -.0080 | 2.1872 | -.0080 | 46700 | 24500 |
| MI 36 | 2.2508 | -.0080 | 2.2497 | -.0080 | 46700 | 24500 | |
| ÔNG 48 SS | MI 38 | 2.3758 | -.0080 | 2.3747 | -.0080 | 52300 | 26100 |
| MI 39 | 2.4383 | -.0080 | 2.4372 | -.0080 | 52300 | 26100 | |
| MI40 | 2.5008 | -.0080 | 2.4997 | -.0080 | 52300 | 26100 | |
| ÔNG 52 SS | MI 42 | 2.6258 | -.0080 | 2.6247 | -.0080 | 54300 | 25100 |
| MI 44 | 2.7508 | -.0080 | 2.7497 | -.0080 | 54300 | 25100 | |
| ÔNG 56 SS | MI 46 | 2.8758 | -.0080 | 2.8747 | -.0080 | 71600 | 31300 |
| MI 47 | 2.9383 | -.0080 | 2.9372 | -.0080 | 71600 | 31300 | |
| MI 48 | 3.0008 | -.0080 | 2,9997 | -.0080 | 71600 | 31300 | |
| ÔNG 60 SS | MI 50 | 3.1260 | -.0080 | 3.1246 | -.0080 | 74700 | 31600 |
| MI 52 | 3.2510 | -.0080 | 3.2496 | -.0080 | 74700 | 31600 | |
| ÔNG 64 SS | MI 54 | 3.3758 | -.0010 | 3.3746 | -.0010 | 80400 | 32800 |
| MI 56 | 3.5008 | -.0010 | 3,4996 | -.0010 | 80400 | 32800 | |
| ÔNG 68 SS | MI 58 | 3.6258 | -.0010 | 3.6246 | -.0010 | 86200 | 34000 |
| MI60 | 3.7508 | -.0010 | 3,7496 | -.0010 | 86200 | 34000 | |
